Всегда имел интерес к абонентским громкоговорителям (АГ). Каких только форм и расцветок их не производили в бывшем СССР! Сейчас эти изделия плавно перекочевывают на блошиные рынки, где их нередко можно увидеть и, самое главное – купить за недорого. Внутри корпуса, как правило, находится трансформатор для согласования переменного напряжения радиовещательной сети (~30В) звукового диапазона с сопротивлением катушки динамика (часто 8 ОМ 2 Вт). Отечественной промышленностью выпускались и, более «навороченные» версии АГ на два или три канала проводного вещания . В настоящее время почти во всех населенных пунктах внедрено трехпрограммное проводное вещание. 2 и 3 программы передаются на несущих частотах 78 и 120 кГц с амплитудной модуляцией. Для передачи этих программ станции проводного вещания оборудуются специальными передатчиками.

Меня же АГ привлекали не столько по своему изначально прямому назначению, сколько ради корпуса, куда можно встроить достаточно объемное электронное устройство. И динамику с трансформатором, при этом, нетрудно найти применение, научив прибор петь, разговаривать или издавать звуки. Вот как может выглядеть такое устройство с встроенной микроконтроллерной платой и ЖКИ (рис 1).

На памяти - изготовление квартирного звонка с мелодией и дополнительными функциями, как то: определение «свой-чужой» по манере нажатия на кнопку, включение коридорного освещения, при срабатывании датчика открывания двери и некоторые другие, которых и по сей день не встретишь в покупных изделиях.

Но однажды мне попался необычный АГ. Помимо стандартных для подобных изделий согласующего трансформатора переменного резистора и динамика, в нем находилась электронная плата, назначение которой было трудно понять с первого взгляда. Погуглив, я наткнулся на сайт казахстанских радиолюбителей: Казахстанский компьютерный портал - Статьи Устройство вызывное УВ_2_14 УХЛ4_2, СССР.htm. (см вложение). Материал довольно информативен и достаточно иллюстрирован, за что мы и благодарим её автора Михаила Дмитриенко. Меня же здесь несколько задело выражение Михаила: «Завод был уничтожен », поскольку на своей памяти не припомню, чтобы такое выражение применялось для советских производств электронпрома, расположенных на территории РФ. Здесь, куда более часто, применялся демократический, так сказать, термин «развалился »… Ну да ладно, в общем возникло желание по-подробнее изучить этот перл электронной промышленности Казахской ССР, тем более, что этих АГ в моем распоряжении оказалось аж несколько штук и, естественно, было желание использовать их «по - полной»!

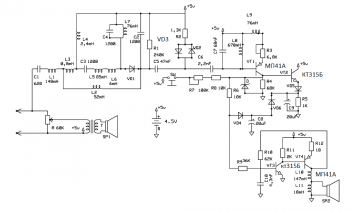

В результате изысканий появилась схема рис 2.

Рис. 2

Не являясь особо компетентным в области пассивных фильтров, могу сказать, что проверка генератором показала пропускание частот вблизи 16500Гц до детектора на диоде VD1. Нажатие на кнопку SW приводит к звучанию в малом динамике звука подобного сирене, что и понятно, учитывая наличие положительной ОС с помощью резистора R10. При уменьшении сопротивления потенциометра R3 так же возникает генерация частоты 1100 Гц генератора на транзисторе VT1 (возможно, что схема на этом транзисторе – активный фильтр нижних частот), который, видимо, при этом уменьшении переходит из усилительного в генераторный режим. К сожалению, не удалось воспроизвести звуки при модулировании несущей 16500 Гц какими-либо частотами 30-3000Гц из НЧ диапазона, что ожидалось изначально. В чем здесь «фишка», возможно, даст ответ соответствующая тема на форуме, а пока нелишним будет представить, чем данная схема может оказаться полезной при ее частичном или полном, «как есть», применении с использованием современной элементной базы.

1. Схему можно использовать в качестве приемника цифровых данных с несущей частотой 16500Гц модулированной UART со скоростями 2400-100 бод. При увеличении частоты несущей, необходимую полосу пропускания фильтра можно сместить до 60-50 кГц (что достигается путем замены конденсаторов C1, C2, C3, C4) и скорость приема таких данных может быть увеличена.
2. Добавив соответствующие согласующие устройства в виде ВЧ трансформаторов на данной базе можно организовать модем для передачи цифровой информации по проводам как абонентской радио сети, так и силовым проводам ~220V, реализовав, таким образом, транспондер для передачи информации по эти интересным каналам связи.
3. Наконец, используя технику прямого преобразования, например описанную в литературе [ 2 ] возможна реализация на базе данной платы радиомодемов для связи на удобных частотах радиолюбительских диапазонах КВ и УКВ, поскольку именно для приемопередатчиков такого рода критически важным является качественный блок фильтров нижних частот.

Несмотря на повсеместное использование ФМ радиовещания, с его великолепным качеством воспроизведения звука и стерео, на мой взгляд, ещё рано списывать технологию традиционной радиотрансляционной сети. Ею были оборудованы как жилые так и нежилые здания, да и по- прежнему, наверное,оборудуются, согласно действующим СНИПам. А значит – и соответствующие провода (типа всем известной«лапши») были заложены проектами и проложены в межблочных пространствах многоэтажек. Нередко, провода радиотрансляционной сети сохранились также и в деревнях или отдаленных поселках, там, где и FM-вещание может и вовсе отсутствовать. Там проводные линии для АГ ещё соседствуют на общих столбах с внутрипоселковой электропроводкой (даже в виде скрученного в пару полевика, закрепленного на миниатюрных изоляторах). Использование этого «бонуса» из советского прошлого может теперь быть более разнообразно и включать в себя информационный канал связи невысокой производительности, а также в высшей степени важные функции охранно-пожарной сигнализации и передачи оповещений ЧС.

ПРИМЕЧАНИЕ: Все индуктивности на схеме - нестандартные, намотаны на чашечных сердечниках из феррита неизвестной марки, индуктивности измерены экспериментально и обозначены на принципиальной схеме. Все постоянные резисторы марки МЛТ 0.5 Вт с указанными на схеме номиналами. Описание динамических головок см. вложение.

Литература:

1. Инж. В. Базылев, инж Г. Скробот, Трехпрограмный громкоговоритель, Ж. Радио №1 1971г.
2. Поляков В.Т. Радиолюбителям о технике прямого преобразования, Изд ЦК ДОСААФ СССР «Патриот». 1990г.
3. Казахстанский компьютерный портал - Статьи Устройство вызывное УВ_2_14 УХЛ4_2, СССР.htm

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT4	Биполярный транзистор	МП41	2			В блокнот
VT2, VT3	Биполярный транзистор	КТ315Б	2			В блокнот
VD1	Диод	КД103В	1			В блокнот
VD2-VD5	Диод	Д104	4			В блокнот
D	Стабилитрон	КС407А	1			В блокнот
C1	Конденсатор	620 пФ	1	Слюдяной		В блокнот
C2-C4	Конденсатор	1200 пФ	3	Слюдяные		В блокнот
C5	Конденсатор	47 нФ	1			В блокнот
C6	Конденсатор	2.2 нФ	1			В блокнот
C7	Конденсатор	68 нФ	1			В блокнот
C8, C9	Электролитический конденсатор	20 мкФ	2			В блокнот
C10	Конденсатор	4.3 нФ	1	Слюдяной		В блокнот
R	Переменный резистор	68 кОм	1			В блокнот
R1	Резистор	240 кОм	1			В блокнот
R2	Резистор	1.3 кОм	1			В блокнот
R3	Подстроечный резистор	6.8 кОм	1			В блокнот
R4	Резистор	68 кОм	1

Зачастую почтовый ящик располагается далеко от того места, где находится человек постоянно ждущий эту почту. Схема, которую я представляю Вам, родилась по просьбе такого ждущего. На фирме, где я работаю, почтой занимается референт рабочее место которого находится в приёмной на втором этаже, а почтовый ящик висит на первом этаже. И референт, к возможному приносу почты, начинала курсировать между первым и вторым этажом. Это сильно её напрягало, ведь у неё есть ещё и другая работа.

Почтовый ящик внутри. Фото

В одном корпусе с контролёром находится и абонентский громкоговоритель. Но это вынужденная мера, так как найти красивый современный корпус не представляется никакой возможности. Да и приобрести современный абонентский громкоговоритель проблематично. Вот и было принято решение «создать» аппарат, на основе современных компьютерных колонок Genius. Приобретённые колонки были скручены между собой болтами и «для красоты» обклеены кусочками пластика.

Контролёр почтового ящика и абонентский громкоговоритель. Схема

Как работает контролёр? Заметьте, не контроллер, а контролёр. Поскреб по «сусекам» и нашёл детали, которые и определили схему и всю конструкцию. Первая деталь – это малогабаритный сетевой трансформатор мощностью 2 Вт и с выходным напряжением 24 вольта. Вторая – реле РЭС-55А.

Схема построена по принципу, как и у других подобных схем (смотрите ниже в литературе). Блок питания — БП (Т2, VD7, R15, C6 и C7), ячейка памяти – триггер (К1), схема световой и звуковой индикации (DD1, BF1, HL1, VT1 и VT2), а также выносной пульт управления и индикации (SB2, HL2).

Схема основана на том эффекте, что у реле ток срабатывания и ток удержания разный. В начальный момент напряжение, примерно + 25 вольт от блока питания проходит, через замкнутые контакты реле К1 и далее на индикатор состояния HL1 через резистор R13, и на индикатор который установлен в кнопке выносного пульта SB2 – HL2 через резистор R17 и обмотку реле К1. Ток проходящий через реле К1 слишком мал для срабатывания. Индикаторы горят ровным светом, сигнализируя, о том, что схема включена и находится в дежурном режиме. Ток через VD7 не проходит. При нажатии на кнопку SB2 «Почта» в почтовом ящике, напряжение БП полностью прикладывается к обмотке реле К1, ток ограничивает при этом R15 в БП и реле срабатывает. Последнее своими контактами К1.1 раскорачивает коллектор и эмиттер транзистора VT2 и через токоограничивающий резистор R14 и диод VD7 самоблокируется. Напряжение на реле, после срабатывания уменьшается до 13 вольт, так как после R14 установлен стабилитрон VD6. Напряжение с этого стабилитрона, так же подаётся на DD1 и запускаются генераторы. Так же это напряжение поступает на цепочку — R5, C1, VD2. Импульс тока образованный при заряде C1, через открытый диод VD2 заставляет генератор 60”/ 2”, собранный на DD1.1 и DD1.2, открыть свой выход и через закрытый диод VD4 разрешить работу генератора 2000 Гц, собранного на DD1.5 и DD1.6 и далее преобразовать эту частоту в звук с помощью пьезокерамического динамика BF1. Последовательно с BF1 стоит переменный резистор R10 – это регулятор громкости. Номинал этого резистора подобран так, что бы при минимуме громкости, всё равно был слышен тихий звук. Так же запускается и генератор 0,5”/0,5”, собранный на DD1.3 и DD1.4, который через диод VD5 делает звук прерывистым, а через резистор R9 управляет ключами VT1, VT2 и они заставляют мигать индикаторы HL1 и HL2 показывая почтальону и ждущему, что схема сработала. Ждущий может привести схему в дежурный режим, нажав на кнопку SB1 «Сброс», это приведёт к закорачиванию обмотки реле К1, его контакты перейдут в исходное состояние. В первом варианте, схема имела другой корпус, и в ней стояла «резиновая» кнопка. Устройство было создано в 2003 году, и прослужило 10 лет. После грозы сгорел диод – VD7, который был типа КД522Б.

Устройство в сборе. Фото

Абонентский громкоговоритель был собран из переменного резистора и из динамиков BA1 и BA2, взятых из колонок. Трансформатор Т1 был взят из старого «донора».

Разъёмы устройства. Фото

Детали: SB1 — это переделанный выключатель «Power», который был «испорчен» в кнопку. R10 – малогабаритный переменный типа СПО-0,5, СП3-4бМ и установлен в отверстие, гда ранее было гнездо наушников. К1 – реле типа РЭС-55А паспорт 0002. XS1 и XS2 – разъёмы телефонные RJ-12. XR1 – сточенный до шестипроводного коннектор RJ-45, XR2 – коннектор RJ-12.

1 мая 2010 в 15:48

Вторая жизнь проводного радио

• DIY или Сделай сам

Разбирая бабушкины вещи, я наткнулся на проводное радио (абонентский громкоговоритель), служившее верой и правдой порядка 30 лет. Назвать его выдающимся творением советского промдизайна, конечно, нельзя, но и выкинуть жалко.

С другой стороны, куда же его применить? В моей квартире абонентская радиоточка отсутсвует, да и слушать вещание национального радио особого желания нет. Вот бы слушать то, что хочешь и вроде как по радио… А, собсвенно, почему бы и нет? И тут у меня родилась идея сделать из абонентского громкоговорителя обычный! Ну, т.е. обыкновенную моноколонку, подключенную к источнику звука через усилитель.

Что же мне досталось?

Для определения модели устройства пришлось осуществить поиск по внешнему виду с полным перебором, т.к. ни названия модели, ни производителя на корпусе не значилось. К счастью, перебор был недолгим - достался мне абонентский громкоговоритель «Донбасс» .

В моем случае, правда, черно-желтый, без рукоятки, без задней стенки, без вилки и со скрученным проводом.

План модернизации

Суть модернизации заключается в том, чтобы интегрировать усилитель в корпус громкоговорителя и подключить на вход какой-либо источник звука. С усилителем вопрос был решен достаточно просто: выпаять его из ненужных китайских тайваньских колонок.

Надо заметить, что использование усилителя из тайваньских колонок - это не самый хороший вариант в плане качества звука, но самый простой и дешевый (при условии наличия таких колонок).

Главным же вопросом модернизации стал источник звука. Подключить на вход можно что угодно: портативное радио, плеер, телефон, ноутбук. При этом не хотелось загромождать устройство функционально, а наоборот - сделать его максимально простым и удобным для использования. Хорошим вариантом могло бы стать использование аудио выхода AirPort Express, но он уже используется, а покупать еще один роутер не хотелось. Оптимальный вариант нашелся неожиданно.

Громкоговоритель решено было повесить на кухне на стене, куда изначально планировалось повесить телевизор. Под телевизор были выведены обычная и телевизионная розетки, причем телевизонный кабель от розетки идет в другую комнату к единому месту коммутации кабелей для телевизора и модема.

А что если пустить звук по коаксиальному кабелю из комнаты в кухню? Из комнаты я подключаю все, что хочу, а на выходе просто усиливаю звук. Понятно, что коаксиалу до бескислородной меди далеко, но я же не hi-fi собираюсь по громкоговорителю слушать.

Модернизация

Ну-с приступим. Из трех деталей в корпусе громкоговорителя: динамика, переменного резистора и трансформатора, - оставляем только динамик. Точнее, вначале стоит извлечь все детали, смыть с корпуса налет бурной молодости и затем вставить обратно только нужную. Сразу хочу предупредить: динамик громкоговорителя воспроизводит звук в диапазоне примерно 160-6300 Гц , так что если вы собрались слушать вашу любимую музыку через такой динамик, то звучать она будет как минимум не совсем аутентично.

Разбираем тайваньские колонки: из той, что с регулятором громкости, изымаем плату и трансформатор. В моем случае динамик в колонке был не припаян, а подключен через разъем. Отпаиваем провода вместе с разьемом от динака колноки и припаиваем к динамику громкоговорителя. Трансформатор из колонок тоже с разъемом, а потому практически без проблем стал на место прежнего в корпусе громкоговорителя. Переходим к плате.

Отпаиваем вторую колонку (провода слева), а вместо проводов от джека (справа) припаиваем оригинальный провод от абонентского устройства. Тут главное найти, какой из каналов идет к динамику и подпаяться к нему. Второй канал можно заземлить. Далее, выпаиваем переменный резистор, а на его место впаиваем три проводка (опять же со стороны канала, идущего к динамику).

Эти проводки подпаиваем к переменному резистор такого же номинала, но с выключателем. А сам переменный резистор крепим на место прежнего в корпусе. Выключатель будет служить кнопкой включения схемы усиления. В результате, при повороте ручки регулятора вначале будет включаться усилитель, а затем регулироваться громкость. Интересно, что кнопка включения усилителя в колонках, которые я использовал, находится после трансформатора. Т.е. при включении в сеть этих колонок не зависимо от того включена сама схема или нет, они потребляют свои два ватта. Собственно, поэтому я поставил выключатель не вместо кнопки, а перед трансформатором.

Плату и разъем питания я прикрепил силиконовым клеем к корпусу, а из старых советских ручек выбрал наиболее подходящюю. В результате, так громкоговритель выглядит изнутри:

А так - снаружи:

Не забывем про розетки: меняем стандартные белые на более подходящие по цвету черно-желтые:

Место коммутации (переходник: коаксиал - моноджек, удлинитель: джек-мама - джек-папа):

В работе

В работе абонентский обычный громкоговритель ведет себя хорошо - исправно воспроизводит подаваемый на вход звук, окрашивая его эффектом проводного радио. Автоматически, источник звука в виде ноутбука стал режиссерским пультом, т.к. при подключении микрофона появляется возможность вещать из комнаты на кухню: передавать приветы, ставить любимую музыку, а также общаться с радиослушателями. Из минусов можно отметить разве что характерный фон усилителя из дешевых тайваньских колонок.

За режиссерским пультом.

Что такое домофон? Сейчас это знает каждый житель многоэтажного дома.
Но так было не всегда. Когда раздавался стук в дверь хозяйка бежала к входной двери и кричала: "кто там?". В частном секторе приходящих гостей встречает громким лаем собака и хозяйка если не видно в окно в любую погоду выбегает к калитке посмотреть кто пришел.

Но современная техника приходит ей на помощь. Устройство, о котором пройдет речь работает в круглосуточном дежурном режиме и Вы можете слышать постоянно что делается у Вас около калитки или за дверью на площадке. Не вставая с дивана нажимаете кнопочку и говорите: "кто там?", отпускаете кнопочку, и услышав, что это сосед пришел занять Ваши деньги спокойно отвечаете: "денег сейчас нет" - красота!

В былые времена мне неоднократно приходилось собирать разработанную мной удачную конструкцию домофона из готовых промышленных узлов - трехпрограмного абонентского громкоговорителя и простой радиоточки.

Это устройство отлично проявило себя и в частном секторе и на площадке многоэтажного дома.

Теперь по порядку. Весьма распространенные прежде трехпрограмные радиоточки работают далеко не в каждом населенном пункте. А только в сравнительно больших городах. И у меня как у радиолюбителя скапливались корпуса, часто совершенно рабочие и никому не нужные. Тогда возникла идея: усилитель НЧ имеется, блок питания присутствует, динамик тоже есть, а главное - это симпатичный промышленный корпус с готовыми кнопочками, которые мы будем использовать для своих целей.

Все что нам нужно добавить - это два несложных микрофонных усилителя, и высокочувствительное акустическое приемо-передающее устройство готово.

Переделка конструкции проходит так:

Сняв крышку, убираем пластинчатую пружинку с торца переключателя П2К, с тем, чтобы кнопки нажимались, но не фиксировались. Далее, ножом прорезаем все дорожки ведущие к контактам любого облюбованного переключателя, чтобы потом использовать его согласно схеме.

Также согласно схеме подключаем штатный регулятор громкости.

Электретный микрофон хоть "вражеский" с двумя выводами, хоть наш, с тремя, я расположил в отверстии, которое прорезал в диффузоре динамической головки, поближе к краю. Тем самым отпадает необходимость дополнительного отверстия, а также улучшаются аккустические свойства микрофона. Приклеиваем микрофон клеем "Момент".

Вся его настройка сводится к установке резистором R7 напряжения на точке М1 равным половине напряжения питания.

Важным моментом является то обстоятельство, что линия прокладывается абсолютно любым кабелем, то есть не требуется никакой экранировки за счет высокого выходного напряжения микрофонного усилителя примерно 4 вольта и низкого выходного сопротивления оного. Длина линии тоже не имеет критического значения.

Принцип работы очень прост. В дежурном режиме ко входу усилителя НЧ через регулятор громкости подключен внешний активный микрофон с питанием по линии. При этом Вы слышите все, что делается возле выносного микрофона и динамика. При нажатии и удерживании кнопки S1S2 говорите и Вас хорошо слышно на другом конце линии связи.

Выносной блок собран в корпусе обычной квартирной радиоточки, где в корпус установлен микрофонный усилитель.

Всеми пользователями отмечена высокая разборчивость и чувствительность этого устройства.

Если бегать надоело.
Если вас соседи мучат.
Домофон берите смело
Он в работе самый лучший!

(лирическое отступление)

Здесь Ваше мнение имеет значение - поставьте вашу оценку (оценили - 5 раз)

Карманные МП-3 плееры с флэш-памятью очень удобны, они малогабаритны, размер памяти позволяет хранить много аудиофайлов, да и качество звука бывает весьма неплохое. Одна проблема, -работают только на наушники. Если у вас есть две лишних «радиоточки» (абонентских громкоговорителя) из них можно сделать две активные акустические системы для громкоговорящего воспроизведения музыки с МП-3 плеера.
Абонентский громкоговоритель обычно содержит динамик, трансформатор и регулятор громкости.
«Типовая» схема абонентского громкоговорителя показана на рис. 1.

Если такой абонентский громкоговоритель просто подключить к телефонному выходу МП-3 плеера он, конечно, будет звучать, но очень тихо, примерно как если положить перед собой наушники. Для более или менее громкого звучания нужно добавить в схему абонентского громкоговорителя хотя бы простейший усилитель низкой частоты.

На рисунке 2 приводится на двух транзисторах.

Громкость звучания с таким УНЧ будет примерно как у портативного радиоприемника. А в качестве источника питания можно использовать батарейку на напряжение 9V или любой сетевой источник постоянного тока напряжением от 8 до 15V, например, сетевой блок питания от телеигровой приставки типа «Денди» или «Кенга». Ну, или какой-то другой, может быть блок питания для какой-то компьютерной периферии, или универсальный для питания портативной аппаратуры. Главное - не перепутать полярность подключения!

Как видно по схеме, усилитель НЧ включается между регулятором громкости, который есть в абонентском громкоговорителе и его трансформатором. Усилитель двухкаскадный, на разноструктурных транзисторах с непосредственной связью между каскадами.

Сигнал от одного из стереоканалов телефонного выхода МП-3 плеера поступает на разъем «Вход», который установлен вместо провода, через который абонентский громкоговоритель подключался к радиосети. Через него сигнал поступает на переменный резистор «R» - регулятор громкости абонентского громкоговорителя. Далее через цепь С2 - R1 на первый усилительный каскад на транзисторе VT1. Этот транзистор работает по схеме с общим эмиттером. Второй каскад на транзисторе VT2 - усилитель мощности, он связан с первым непосредственно, и работает по схеме с общим коллектором.

Режим работы усилителя в целом задается сопротивлением резистора R2. При этом конденсатор СЗ подавляет самовозбуждение на высоких частотах и ВЧ помехи от работы АЦП цифрового источника сигнала (МП-3 плеера).

Нагрузкой усилителя является первичная обмотка трансформатора Т, через неё на усилитель поступает питание.
Усилитель собран на печатной плате, показанной на рисунке 3.

Плату можно сделать любым доступным способом. Например, перевести на заготовку из фольгиро-ванного стеклотекстолита точки расположения отверстий, затем насверлить отверстия. После нарисовать печатные дорожки маркером для письма по стеклу. И далее, травить в растворе хлорного железа.

Детали . Конденсатор С1 типа К50-35 или импортный аналог, на напряжение не ниже 10V. Транзисторы КТ3102 и КТ3107 могут быть с любыми буквенными индексами.

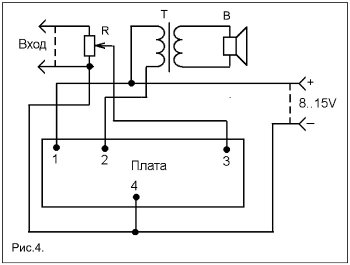

Схема соединения показана на рисунке 4.

Таким образом, получается одноканальная активная акустическая система. На её вход можно подать сигнал с ондного из стереоканалов выхода МП-3 плеера. Чтобы слушать стерео нужно сделать две такие акустические системы, желательно из одинаковых абонентских громкоговорителей.

Сигнал на входы двух АС удобно подавать через провод от неисправных стереонаушников.
