Схема устройства плавного пуска электродвигателя. Своими руками делаем плавный пуск электроинструмента

Асинхронные электродвигатели, помимо очевидных преимуществ имеют два существенных недостатка – большой пусковой ток (до семи раз больше номинального) и рывок на старте. Данные недостатки негативно влияют на состояние електросетей, требуют применения автоматических выключателей с соответствующей времятоковой характеристикой, создают критические динамические нагрузки на оборудование.

С эффектом запуска мощного асинхронного двигателя знакомы все: «проседает напряжение и сотрясается все вокруг электродвигателя. Поэтому, для уменьшения негативных воздействий были разработаны способы и схемы, позволяющие смягчить рывок и сделать запуск асинхронного двигателя с короткозамкнутым ротором более плавным.

Способы плавного пуска асинхронных двигателей

Кроме негативного влияния на цепи питания и окружение, стартовый импульс электродвигателя вреден и для его обмоток статора, ведь момент увеличенной силы при запуске прикладывается к обмоткам. То есть, сила рывка ротора усиленно давит на обмоточные провода, тем самым убыстряя износ их изоляции, пробой которой называют межвитковым замыканием.

Иллюстрация принципа действия асинхронного электродвигателя

Поскольку конструктивно нельзя уменьшить пусковой ток, придуманы способы, схемы и аппараты, обеспечивающие плавный пуск асинхронного двигателя. В большинстве случаев, на производствах с мощными линиями питания и в быту данная опция не является обязательной – так как колебания напряжения и пусковые вибрации не оказывают существенного влияния на производственный процесс.

Графики изменения токов при прямом запуске и при помощи устройств плавного пуска

Но существуют технологии, требующие стабильных, не превышающих норм параметров, как электроснабжения, так и динамических нагрузок. Например – это может быть точное оборудование, работающее в одной сети с чувствительными к напряжению потребителями электроэнергии. В этом случае, для соблюдения технологических норм для мягкого запуска электродвигателя применяют различные способы:

Переключение звезда – треугольник;

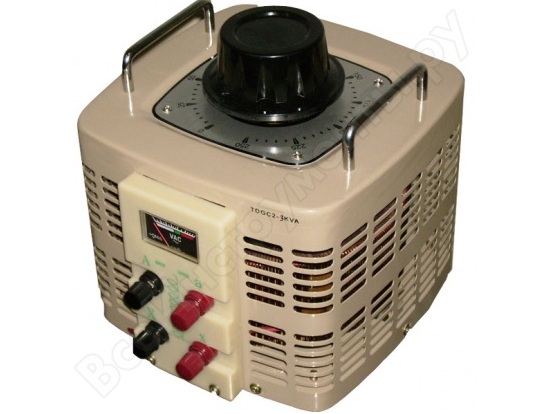

Запуск при помощи автотрансформатора;
устройства плавного пуска асинхронного двигателя (УПП).

В приведенном ниже видео перечислены основные проблемы, возникающие при запуске электродвигателя, а также описаны достоинства и недостатки различных устройств плавного пуска асинхронных электродвигателей с короткозамкнутым ротором.

По-иному УПП еще называют софт стартерами, от английского «soft» – мягкий. Ниже будут кратко описаны виды и предлагаемые опции в широко распространенных УПП (софт стартерах). Также вы можете ознакомиться с дополнительными материалами по устройствам плавного пуска

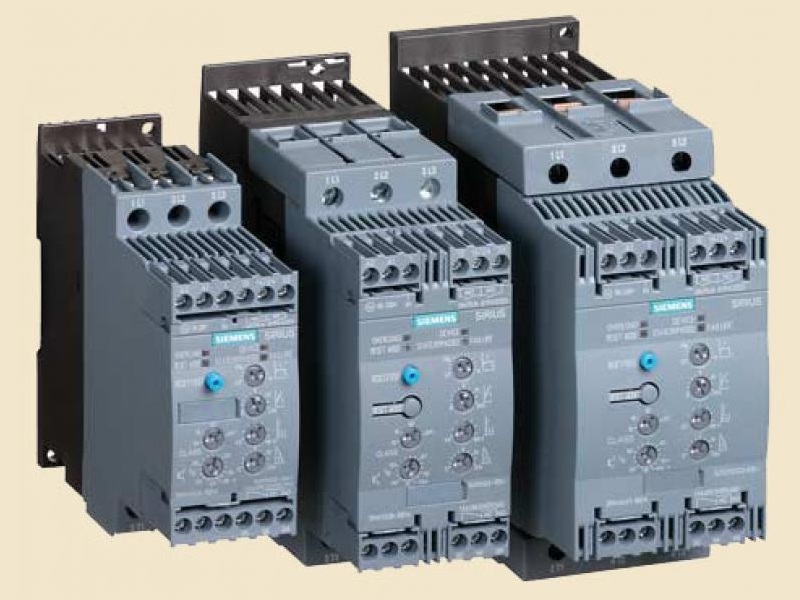

Промышленные софт стартеры для электродвигателей различной мощности

Ознакомление с принципом плавного запуска

Для того, чтобы осуществить плавный пуск асинхронного электродвигателя максимально эффективно и с минимальными затратами, приобретая готовые софт стартеры, необходимо прежде ознакомиться с принципом действия подобных устройств и схем. Понимание взаимодействия физических параметров позволит сделать оптимальный выбор УПП.

При помощи устройств плавного пуска можно добиться снижения пускового тока до значения трехкратного превышения номинального (вместо семикратной перегрузки)

Для плавного пуска асинхронного электродвигателя необходимо уменьшить пусковой ток , что позитивно скажется как на нагрузке электросети, так и на динамических перегрузках обмоток двигателя и приводных механизмов. Достигают уменьшения пускового тока, снижая напряжение питания электродвигателя. Заниженное пусковое напряжение используется во всех трех предложенных выше способах. Например, при помощи автотрансформатора пользователь самостоятельно занижает напряжение при запуске, поворачивая ползунок.

Понижая напряжение на старте можно добиться плавного запуска електродвигателя

При использовании переключения «звезда-треугольник» меняется линейное напряжение на обмотках электродвигателя. Переключение осуществляется при помощи контакторов и реле времени, рассчитанное на время запуска электродвигателя. Подробное описание плавного пуска асинхронного электродвигателя при помощи имеется на данном ресурсе по указанной ссылке.

Схема переключения «звезда-треугольник» с использованием контакторов и реле времени

Теория осуществления плавного запуска

Для понимания принципа плавного старта необходимо понимание закона сохранения энергии, необходимой для раскрутки вала ротора электромотора. Упрощенно можно считать энергию разгона пропорциональной мощности и времени, E = P*t, где P – мощность, равная умножению силы тока на напряжение (P = U*I). Соответственно, E = U*I *t. Поскольку для уменьшения пускового момента и снижения нагрузок на сеть необходимо уменьшить стартовый ток I, то сохраняя уровень потраченной энергии нужно увеличить время разгона.

Увеличение времени разгона за счет снижения пускового тока возможно только при небольшой нагрузке на валу. Это является основным недостатком всех УПП

Поэтому для оборудования с тяжелыми условиями старта (большой нагрузкой на валу во время запуска), применяются специальные электродвигатели с фазным ротором. Узнать о свойствах данных двигателей можно из соответствующего раздела в на данном ресурсе, перейдя по ссылке.

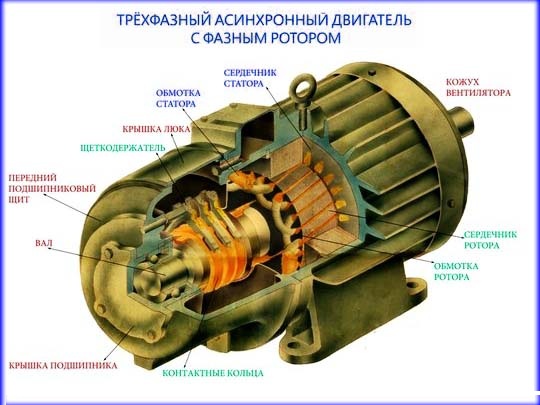

Звигатель с фозім ротором, необходим для оборудования с тіжелім запуском

Также необходимо учитывать, что во время мягкого запуска происходит увеличенный нагрев обмоток и электронных силовых ключей пускового устройства. Для охлаждения полупроводниковых ключей необходимо использование массивных радиаторов, которые увеличивают стоимость аппарата. Поэтому уместно использование УПП для кратковременного разгона двигателя с дальнейшим шунтированием ключей прямым напряжением сети. Подобный режим (переключение байпас ) делает компактней и дешевле электронное устройство плавного пуска асинхронных двигателей, но ограничивает количество запусков в определенном интервале ввиду требуемого времени для охлаждения ключей.

Структурная схема шунтирования силовых полупроводниковых ключей (байпас)

Основные параметры и характеристики УПП

Ниже в тексте будут приведены схемы аппаратов плавного запуска для изучения и собственноручного изготовления. Для тех, кто не готов осуществить плавный пуск асинхронного электродвигателя своими руками, полагаясь на готовое изделие, будет полезной информация о существующих разновидностях софт стартеров.

Пример аналогово и цифрового УПП, в модульном исполнении (устанавливается на DIN-рейку)

Одним из главных параметров при выборе УПП является мощность обслуживаемого электромотора, выраженная в киловаттах. Не менее важным является время разгона и возможность регулировки интервала запуска. Данными характеристиками обладают все существующие софт стартеры. Более совершенные УПП являются универсальными и позволяют настраивать параметры мягкого запуска в широком диапазоне значений относительно характеристик двигателя и требований технологического процесса.

Пример универсального софтстартера

В зависимости от типа софт стартера в них могут присутствовать различные опции, повышающие функциональность аппарата и позволяющие осуществлять контроль работы электродвигателя. Например, при помощи некоторых УПП возможно осуществление не только плавного запуска электромотора, но и его торможение. Более совершенные софт стартеры осуществляют защиту двигателя от перегрузок и позволяют также регулировать вращательный момент ротора при пуске, останове и работе.

Пример различий в технических характеристиках различных УПП от одного производителя

Разновидности софт стартеров

По способу подключения УПП подразделяются на три вида:

УПП своими руками

Для самостоятельного изготовления УПП используемая схема плавного пуска асинхронного двигателя своими руками будет зависеть от возможности и навыков мастера. Самостоятельное смягчение пусковых перегрузок при помощи автотрансформатора доступно практически любому пользователю без специальных знаний, но данный способ является неудобным ввиду необходимости ручной регулировки старта электродвигателя. В продаже можно встретить недорогие устройства плавного запуска, которые придется самостоятельно подключить к электроинструменту, не обладая глубокими познаниями в радиотехнике. Пример работы до и после софт стартера, а также его подключение показано на видео ниже:

Для мастеров, обладающих общими знаниями в электротехнике, и владеющих практическими навыками электромонтажа подойдет для собственноручного осуществления плавного запуска схема переключения «звезда-треугольник». Данные схемы, несмотря на их солидный возраст, широко распространены и успешно используются по сей день ввиду простоты и надежности. В зависимости от квалификации мастера в сети интернет можно найти схемы УПП для повторения своими руками.

Пример схемы относительно простого двухфазного УПП

Современные софт стартеры имеют внутри сложную электронную начинку из множества электронных деталей, работающих под управлением микропроцессора. Поэтому для изготовления аналогичного УПП своими руками по имеющимся в сети интернет схемам необходимо не только мастерство радиолюбителя, но и навыки программирования микроконтроллеров.

Полупроводниковые низковольтные устройства плавного пуска (SSRV) служат для снижения разрушающего воздействия резких бросков тока, вызывающих механические напряжения в оборудовании и компонентах системы. В фирмы ABB Inc. основной упор делают на расширение функций "мягких" пускателей, которые могут использоваться и в качестве устройств защитного отключения двигателя. Работа таких пускателей основана на контроле тока электродвигателя, напряжения и температуры. Новый подход к решению проблемы состоит в плавном увеличении вращающего момента, а не напряжения на двигателе.Устройство плавного пуска рассчитывает реальную мощность статора, его убытки и. как результат, реальную мощность, переданную на ротор. Важно, что вращающий момент двигателя больше не зависит напрямую от подаваемого на мотор напряжения или от его механических характеристик. Увеличение вращающего момента происходит в соответствии с рассчитанным по времени графиком разгона.Низковольтные "мягкие" пускатели фирмы Eaton (S752. Схемы на тс106-10 SB01 и S811) используют для менеджмента обмоткой контактора напряжение с широтно-импульсной модуляцией (ШИМ) амплитудой 24 В. При этом в установившемся режиме устройство потребляет всего 5 Вт. Устройства менеджмента двигателем Ci-tronic фирмы Danfoss охватывают диапазон до 20 кВт (в зависимости от входного напряжения). Самый малогабаритный модуль устройства плавного пуска MCI-3 имеет ширину всего 22.5 мм. Модуль MCI-15 рассчитан на работу с двигателем мощностью до 7.5 кВт при напряжении 480 В.Важной характеристикой пускателей SSRV является плавная остановка двигателя. Устройства плавного пуска PST Series от ABB включают интерфейс HMI с простым текстом для облегчения задания режима плавной остановки центробежных насосов, дробилок, мешалок и т.п. Устройства непрерывно отслеживают вращающий момент двигателя, чтобы определить...

Для схемы "Устройство для защиты электродвигателя от перегрева"

Защита электродвигателей от перегрузок по току осуществляется тепловыми реле, встроенными в магнитные пускатели. На практике имеют случаи выхода из строя из-за перегрева при номинальном значении тока, при повышенной температуре окружающей среды или затрудненных условиях теплообмена, при этом тепловые реле не срабатывают. ...

Для схемы "Устройство плавного пуска электроинструмента"

Случающиеся иногда отказы ручного электроинструмента - шлифовальных машин, электрических дрелей и лобзиков зачастую бывают связаны с их большим пусковым током и значительными динамическими нагрузками на детали редукторов, возникающими при резком пуске двигателя.Устройство плавного пуска коллекторного электродвигателя, описанное в , сложно по схеме, в нем имеется несколько прецизионных резисторов и оно требует кропотливого налаживания. Применив микросхему фазового регулятора КР1182ПМ1 , удалось изготовить немаловажно более простое устройство аналогичного назначения, не требующее налаживания. К нему можно без всякой доработки подключать любой ручной электроинструмент, питающийся от однофазной сети 220 В, 50 Гц. Пуск и остановка двигателя производятся выключателем электроинструмента, причем в его выключенном состоянии устройство ток не потребляет и может неограниченное пора оставаться подключенным к сети. Схема предлагаемого устройства изображена на рисунке. Вилку ХР1 включают в сетевую розетку, а в розетку XS1 вставляют сетевую вилку электроинструмента. Т160 схема регулятора тока Можно установить и соединить параллельно несколько розеток для инструментов, работающих поочередно.При замыкании цепи двигателя электроинструмента его собственным выключателем на фазовый регулятор DA1 поступает напряжение. Начинается зарядка конденсатора С2, напряжение на нем постепенно увеличивается. В результате задержка включения внутренних тиристоров регулятора, а с ними и симистора VSI в каждом последующем полупериоде сетевого напряжения уменьшается, что приводит к плавному нарастанию протекающего через мотор тока и, как следствие, подъему его оборотов. При указанной на схеме емкости конденсатора С2 разгон до максимальных оборотов занимает 2...2,5 с, что практически не создает задержки в работе, но полностью исключает тепловы...

Для схемы "Тринисторный регулятор"

Предлагаемый тринисторный регулятор мощности (рис. 1), специально предназначенный для менеджмента коллекторным электродвигателем (электродрель, вентилятор и т.д.). имеет некоторые особенности. Во-первых, электродвигатель с силовым тринистором включены в одну из диагоналей выпрямительного моста, а на другую подано сетевое напряжение. Кроме того, тот самый тринистор управляется не короткими импульсами, как в традиционных устройствах, а более широкими, благодаря чему кратковременные отключения нагрузки, характерные для работающего электродвигателя, не сказываются на стабильности работы регулятора.На однопереходном транзисторе собран генератор коротких (доли миллисекунд) положительных импульсов, используемых для менеджмента вспомогательным тринистором VS1. Питается генератор трапецеидальным напряжением, получаемым благодаря ограничению стабилитроном VD1 положительных полуволн синусоидального напряжения, следующих с частотой 100 Гц. Простой терморегулятор на симисторе С появлением каждой полуволны такого напряжения конденсатор С1 начинает заряжаться через цепь из резисторов R1 R3. Скорость зарядки конденсатора можно регулировать в некоторых пределах переменным резистором R1.Как только напряжение на конденсаторе достигнет порога транзистора (он зависит от напряжения на базах транзистора и может регулироваться резисторами R4 и R5), на резисторе R5 появляется положительный импульс, поступающий далее на управляющий электрод тринистора VS1. Этот тринистор открывается, и появляющийся на резисторе R6 более длительный (по сравнению с управляющим) импульс включает силовой тринистор VS2. Через него напряжение питания поступает на электродвигатель М1.Момент открывания управляющего и силового тринисторов, а значит, мощность на нагрузке (иначе говоря, частоту вращения вала электродвигателя) регулируют переменным резистором R1.Поскольку в анодную цепь тринистора VS2 включена индуктивная нагрузка,...

Для схемы "ТРЕХФАЗНЫЙ ДВИГАТЕЛЬ В ОДНОФАЗНОЙ СЕТИ"

Бытовая электроникаТРЕХФАЗНЫЙ ДВИГАТЕЛЬ В ОДНОФАЗНОЙ СЕТИВ.БАШКАТОВ, 338046, Украина, Донецкая обл., г. Горловка-46, ул.Кирова, 14 "А" -42 Иногда в домашних условиях возникает необходимость подключения трехфазного электродвигателя переменного тока в однофазную сеть. Возникла такая необходимость и у меня при подключении промышленной швейной машины. На швейной фабрике такие машины работают в цехе, имеющем трехфазную сеть, и проблем не возникает. Первое, что пришлось сделать - это изменить схему подключения обмоток электродвигателя со "звезды" на "треугольник", соблюдая полярность соединения обмоток (начало - конец) (рис.1). Это переключение позволяет включать электродвигатель в однофазную сеть 220 В. Мощность швейной машины по табличке - 0,4 кВт. Приобрести рабочие, а тем более пусковые металлобумажные конденсаторы типа МБГО, МБГП, МБГЧ емкостью соответственно 50 и 100 мкф на рабочее напряжение 450...600 В оказалось задачей непосильной из-за их высокой стоимости на "блошином рынке". Автоматическое отключение радиоаппаратуры Использование вместо металлобу-мажных полярных (электролитических) конденсаторов и мощных выпрямительных диодов Д242, Д246. положительного результата не дало. Электродвигатель упорно не запускался, по-видимому, из-за конечного сопротивления диодов в прямом направлении. Поэтому в голову пришла абсурдная с первого взгляда мысль запуска электродвигателя с помощью кратковременного подключения обычного электролитического конденсатора в сеть переменного тока (рис.2). После запуска (разгона) электродвигателя электролитический конденсатор отключается, и электродвигатель работает в двухфазном режиме, теряя при этом до 50% своей мощности. Но если загодя предусмотреть припас по мощности, или заведомо понятно, что такой припас существует (как в моем случае), то с этим недостатком можно смириться. Между прочим, и при работе электродвигателя с рабочим фазосдвигающим конденсатором электродвигатель также теряет до 50% с...

Для схемы "Измеритель короткозамкнутых витков"

Измерительная техникаИзмеритель короткозамкнутых витков Короткозамкнутые витки в катушках строчного трансформатора, в отклоняющих катушках и т. п. обнаружить очень трудно. Для этих целей можно употребить измерителем короткозамкнутых витков, принципиальная схема которого приведена на рисунке. Транзистор Т1 совместно с катушкой L1 и конденсаторами С1, С2 образует генератор с емкостной обратной связью. На транзисторе Т2 выполнен вольтметр, измеряющий амплитуду генерируемого сигнала. Резистор R7 сдерживает величину тока транзистора Т2. При подключении на вход измерителя исправной катушки показания измерительного прибора практически не должны меняться. Если в катушке имеются короткозамкнутые витки, уменьшается добротность колебательного контура и показания прибора уменьшатся. Симистор тс112 и схемы на нем Порядок налаживания измерителя следующий. Перед его включением движок переменного резистора R2 устанавливают в нижнее, по схеме, положение. Затем включают питание. Величина тока должна быть порядка 0,1 мА. Перемещая движок переменного резистора вверх. добиваются самовозбуждения генератора. коллекторный ток транзистора при этом скачком возрастет примерно до 0.4 мА. При замыкании входных гнезд накоротко должен происходить срыв колебаний (об этом будет свидетельствовать уменьшение показаний миллиамперметра).Чувствительность прибора проверяют путем создания короткозамкнутых витков на исправной катушке.В измерителе можно использовать транзисторы типа КТ312. КТ315."Radio Electronics" (США). 1-74. ...

Для схемы "Плавный переключатель яркости"

Плавный переключатель яркости (ППЯ) является устройством с автономным питанием, предназначенным для встраивания в различные поделки, например, в качестве оригинального светоцветового индикатора включенного питания. В авторском варианте ППЯ встроен в подставку для игрушечной новогодней елки. Питание ППЯ включается при установке на подставку (сзади ствола игрушечной елки) "мешка с подарками", в котором пребывает постоянный магнит. Магнит замыкает контакты геркона, и ППЯ остается включенным до тех пор, пока мешок не будет передвинут в другое место на подставке (сбоку или спереди ствола елки). ППЯ (рис.1) состоит из:- резистивного делителя напряжения R1-R2; - генератора пилообразного напряжения на элементах DA1.1, DA1.2, R4...R6, С1; - аналогового инвертора на элементах DA1.3. R7, R8; - усилителей тока на полевых транзисторах VT1 и VT2; - светодиодов с балластными резисторами HL1. R9 и HL2, R10.При замыкании геркона SF1 напряжение батареи GB1 поступает на делитель напряжения R1-R2, в средней точке которого устанавливается половина напряжения питания, обеспечивая рабочие точки операционных усилителей DA1.1, DA1.2, DA1.3. Схема недогрева паяльника Конденсатор С1, периодически перезаряжаясь, обеспечивает плавное нарастание и спад напряжения на выходе (выводе 1) DA1.1, что обеспечивает менеджмент работой VT2. С выходаDA1.1 сигнал также подается на аналоговый инвертор (инвертирующий усилитель с единичным коэффициентом усиления) DA1.3 и сего выхода (вывода 8) сдвинутый по фазе на 180° сигнал управляет работой транзистора VT1.Транзисторы VT1 и VT2 открываются при увеличении напряжения на их затворах более +1,4...+1,6 В и зажигают светодиоды. включенные в стоковые цепи. Таким образом, светодиоды поочередно (противофазно) переключаются с частотой, определяемой цепочкой R4-R5-C1. Потенциометром R5 частота генерации устанавливается от 0,2 до 2 Гц. В схеме ППЯ применены суперъяркие светодиоды желтого и зеленого цветов. Рабочий ток светодиодов HL1 и HL2...

Для схемы "УЗЕЛ УПРАВЛЕНИЯ НАСОСОМ"

Бытовая электроникаУЗЕЛ УПРАВЛЕНИЯ НАСОСОМДля периодического заполнения резервуара или, наоборот, удаления из него жидкости можно использовать устройство, принципиальная схема которого изображена на рис. 1, а конструкция - на рис.2. Применение в нем герконовых датчиков имеет некоторые преимущества - тут нет электрического контакта между жидкостью и электронным блоком, что позволяет использовать его для откачки конденсационной воды, смеси воды с маслами и др. Кроме того, использование этих датчиков повышает надежность узла и долговечность его работы. Puc.1В автоматическом режиме устройство работает следующим образом. При повышении уровня жидкости в баке кольцевой постоянный магнит 8 (рис. 2), который закреплен на штоке 6, связанном с поплавком 9, приближается снизу к геркону 3 верхнего уровня (SF2 на схеме) и вызывает его замыкание. Тринистор VS1 открывается, реле К1 срабатывает, включая электродвигатель насоса контактами К1.1 и К1.2 и самоблокируясь контактами К1.3 (если реле нечетко самоблокируется, его обмотку надобно зашунтировать оксидным конденсатором емкостью 10... Т160 схема регулятора тока 50 мкФ).Puc2Насос откачивает жидкость, ее уровень в резервуаре понижается, приближаясь к установленному нижнему. Магнит приближается к горкому 2 (SF3 по схеме) нижнего уровня и вызывает его замыкание. Тринистор VS2 открывается, срабатывает реле К2 и его контакты К2.1 разрывают цепь управляющего электрода тринистора. Тринистор закрывается, отключая электродвигатель насоса.Если же после замыкания контактов геркона 3 и включения насоса почему-либо уровень жидкости продолжает повышаться, замыкается геркон сигнализации 4 и звучит электрический звонок НА1. При изменении уровня жидкости шток сообща с поплавком 9 совершает возвратно-поступательные движения в направляющих кольцах7. Шпильки 5 служат для о...

Для схемы "Плавное включение накала кинескопа"

ТелевидениеПлавное включение накала кинескопаСхема, показанная на рисунке, используется для кинескопов с Uн=6,3 В и током накала Iн=0,3 А, т.е. для большинства черно-белых кинескопов. ИМС DA1 крепится к радиатору площадью ~20 см2 (можно использовать свободную площадь платы из фольгированного стеклотекстолита).Подстроенным резистором R1 выставляют необходимое напряжение накала (7 В), желательно при выключенном СЗ. Время нарастания напряжения определяется емкостью конденсатора СЗ. Реально напряжение возрастает более 30 сек (чем больше - тем медленнее из-за утечки через R1).С.ДМИТРИЕВ, 429541, Чувашия, Моргушский р-н, Калайкасы.Второе устройство обеспечивает разогрев накала кинескопа в черно-белых мониторах "Электроника" МС6105 и им подобных. На час разогрева блокируется работа строчной развертки монитора. После плавного разогрева на накал кинескопа подается полное напряжение 12В через замыкающиеся контакты К1.1. Устройство собирается на небольшой печатной плате и устанавливается перпендикулярно плате монитора в любом свободном месте. Реле К1 - типа РЭС-64 РС4.569.724 или другое герконовое на напряжение срабатывания не более 7 В и ток не более 5 мА. При замене реле нужно соответственно изменить сопротивление резистора R5. Устройство в наладке не нуждается.А.ДАЙНЕКО, 247416, Гомельская обл., Светлогорский р-н, д.Полесье, пер. Восточный, 11.(РЛ-8/96)...

Для схемы "Фазоинверсный каскад"

Радиолюбителю-конструкторуФазоинверсный каскадОднотранзисторный фазоинвсрсный каскад обеспечивает одинаковые выходные напряжения, но при этом выходные сопротивления не равны. Этот недостаток устранен в каскаде, принципиальная схема которого приведена на рисунке.На транзисторе Т1 выполнен генератор тока.. Вследствие этого параллельно резистору R6 оказывается подключенным высокоомное внутреннее сопротивление генератора. Параллельно резистору R5 включено сопротивление коллекторного перехода транзистора Т2, во много раз превышающее сопротивление резистора R1. Таким образом, выходные сопротивления будут определяться сопротивлениями резисторов R5 и R6.При использовании элементов, указанных на принципиальной схеме, и транзисторов с коэффициентом статического усиления 60 (транзисторов Т1) и 30 (транзисторов Т2) каскад обеспечивал усиление приблизительно4.8. В устройстве можно использовать транзисторы МП40 (Т1) и КТ315 (Т2)."Radio fernsehen eleckfronik" (ГДР), 1974, N 13...

При запуске электрического двигателя возникает пусковой момент, просаживающий напряжение из-за возникновения пусковых токов. Они в 9 раз превышают рабочие токи. Это плохо влияет на стабильную работу электроприборов, уменьшает срок службы двигателя. Все потому что пуск двигателя начинает затягиваться и перегреваются его обмотки. Специалисты советуют в сеть мотора добавлять аппараты, способные сделать его пуск плавным. Домашние мастера тоже научились делать приборы для плавного пуска электрического двигателя своими руками.

Перегрузки при пуске электродвигателей

Момент пуска представляет собой начало движения вала двигателя, соединенного с передаточными устройствами. В этот момент движение ротора довольно нестабильное. Передаточные механизмы заставляют вращаться вал под большой нагрузкой. Подобная нестабильность обязательно приведет к ударным нагрузкам, а это плохо влияет на передаточные устройства. Очень сильно это сказывается на шпонке вала двигателя и на редукторе.

Прибор плавного запуска сглаживает нагрузки при запуске. Движение вала начинается с очень маленьких оборотов, а скорость постепенно повышается. Это значит, что отсутствуют удары и нагрузки на передаточные механизмы. В этом и заключается принцип работы плавного запуска электрического двигателя.

Стоит заметить, что приборы плавного запуска, которые изготавливаются на заводах, являются универсальными устройствами . Их можно применять для различных задач. Прежде всего, это плавный запуск электромотора, его постепенное торможение, защита электрической сети и приборов от опасных перегрузок. Любой человек сможет найти для определенных задач подходящее изделие. У таких аппаратов существует большой недостаток, который заключается в высокой стоимости . Но можно изготовить устройство плавного пуска электродвигателя своими руками, потратив на это минимальное количество денежных средств и времени.

Прибор плавного запуска своими руками

Стоит рассмотреть вид прибора плавного запуска асинхронного электродвигателя с использованием микросхемы КР1182П. Он необходим для трехфазного электрического двигателя напряжением 380 вольт.

В ней существуют некоторые полезные особенности, которые стоит описать:

Обмотки в электрическом двигателе соединены звездой.
Выходными ключами являются мощные тиристоры, соединенные по параллельно-встречной схеме.
Демпфирующие цепочки включены в схему параллельно тиристорам. Тут они применяются целенаправленно. Их основной задачей является предотвращение ложного включения тиристоров.
Варисторы необходимы для поглощения возникающих в цепи коммутационных помех.

Присутствует в цепи и блок питания , который состоит из выпрямителя, конденсатора и трансформатора. Подобный блок необходим для обеспечения питания переключающих реле. После выпрямительного моста на выходе стоит стабилизатор интегрального вида . Он обеспечивает на выходе стабильное напряжение в 12 вольт. Дополнительно он способен обеспечить защиту от короткого замыкания и различных перегрузок.

Как сделать устройство плавного пуска электроинструмента самостоятельно

Краткое описание устройства

Самая распространенная схема изготавливается при помощи управляющей микросхемы регулировки фаз КР118ПМ1 , а ее силовая цепь реализуется на симисторах . Подобный прибор довольно легко собирается и не требует долгих настроек после монтажа. Следовательно, сделать ее способен человек без специальных навыков. Необходимо только уметь пользоваться электрическим паяльником .

Такой прибор можно подсоединить ко всем видам электроинструментов, которые питаются от сети переменного тока . Дополнительный вынос тумблера питания тут не нужен, так как модернизированный электрический инструмент будет включаться от заводской кнопки. Это устройство можно поставить внутрь болгарки или в разрыв шнура питания в самодельном футляре. Самым популярным принято считать подсоединение устройства плавного пуска напрямую к розетке, питающей электрический инструмент. На входной разъем приходит питание от сети напряжением 220 вольт, а к выходному разъему подсоединяется розетка, которая будет питать болгарку.

Когда будет замыкаться кнопка запуска болгарки, то по схеме питания будет подаваться ток на управляющую микросхему. Управляющий конденсатор постепенно станет накапливать напряжение и по мере зарядки оно достигнет необходимого рабочего значения. После этого тиристоры под управлением микросхемы откроются не сразу, а с небольшой задержкой, величина которой зависит от заряда конденсатора. Управляемый тиристорами симистор откроется через такое же количество времени.

При каждом полупериоде переменного напряжения, время задержки снижается по закону арифметической прогрессии. В результате этого значение напряжения, подаваемого на болгарку, постепенно увеличивается. Подобный эффект и осуществляет плавный пуск мотора электроинструмента. Таким образом, его обороты увеличиваются плавно, и вал редуктора не подвергается инерционным нагрузкам.

Количество времени для набора оборотов до необходимого значения зависит от емкости входного конденсатора . Емкость в 46 микрофарад способна обеспечить плавный запуск за 3 секунды. При подобной задержке не ощущается сильный дискомфорт в начале работы с болгаркой, и сама она не будет подвержена сильным нагрузкам от внезапного старта.

При выключении электроинструмента, входной конденсатор начинает разряжаться при помощи специального резистора. Применяя номинал сопротивления в 67 килоом, количество времени до полного разряда составляет не более 4 секунд . Потом прибор плавного запуска снова готов для нового запуска электроинструмента.

Если немного поработать, то подобную схему можно усовершенствовать до качественного регулятора оборотов электродвигателя. Нужно разрядный резистор поменять на переменное сопротивление. Регулируя его, можно контролировать максимальную мощность мотора, изменяя тем самым обороты. Другими словами, в едином корпусе появляется возможность изготовить прибор плавного запуска болгарки и регулятор оборотов мотора.

Главные элементы подобного прибора работают так:

Резистор способен контролировать значение силы тока, который протекает через управляющий вывод симистора.
Два конденсатора помогают в управлении микросхемой, которые применяются в заводской схеме подсоединения.
Чтобы компактно и легко сделать монтаж, необходимо конденсаторы и резисторы припаять напрямую к ножкам микросхемы.
Симистор можно устанавливать совершенно любой, но с определенными техническими характеристиками. Допустимое напряжение должно быть до 380 вольт, а самый маленький пропускной ток необходим не ниже 24 ампер. Значение силы тока напрямую зависит от максимальной мощности болгарки.

Из-за плавного запуска электроинструмента, значение тока не будет выше номинального для определенной модели инструмента. При экстренных ситуациях, к примеру, заклинивании режущего диска болгарки просто необходим определенный запас по значению тока. Именно поэтому номинальную силу тока необходимо повысить минимум вдвое.

Схема предлагаемого устройства изображена на рисунке. Вилку ХР1 включают в сетевую розетку, а в розетку XS1 вставляют сетевую вилку электроинструмента. Можно установить и соединить параллельно несколько розеток для инструментов, работающих поочередно.
При замыкании цепи двигателя электроинструмента его собственным выключателем на фазовый регулятор DA1 поступает напряжение. Начинается зарядка конденсатора С2, напряжение на нем постепенно увеличивается. В результате задержка включения внутренних тиристоров регулятора, а с ними и симистора VSI в каждом последующем полупериоде сетевого напряжения уменьшается, что приводит к плавному нарастанию протекающего через двигатель тока и, как следствие, увеличению его оборотов. При указанной на схеме емкости конденсатора С2 разгон электродвигателя до максимальных оборотов занимает 2...2,5 с, что практически не создает задержки в работе, но полностью исключает тепловые и динамические удары в механизме инструмента.
После выключения двигателя конденсатор С2 разряжается через резистор R1. и через 2...З сек. все готово к повторному запуску. Заменив постоянный резистор R1 переменным, можно плавно регулировать отдаваемую в нагрузку мощность. Она снижается с уменьшением сопротивления.
Резистор R2 ограничивает ток управляющего электрода симистора, а конденсаторы С1 и СЗ - элементы типовой схемы включения фазового регулятора DA1.
Все резисторы и конденсаторы припаяны непосредственно к выводам микросхемы DA1. Вместе с ними она помещена в алюминиевый корпус от стартера люминесцентной лампы и залита эпоксидным компаундом. Наружу выведены лишь два провода, подключаемые к выводам симистора. Перед заливкой в нижней части корпуса просверлено отверстие, в которое вставлен резьбой наружу винт МЗ. Этим винтом узел закреплен на теплоотводе симистора VS1 площадью 100 см". Такая конструкция показала себя достаточно надежной при эксплуатации в условиях повышенной влажности и запыленности.
Какого-либо налаживания устройство не требует. Симистор можно использовать любой, класса по напряжению не менее 4 (то есть с максимальным рабочим напряжением не менее 400 В) и с максимальным током 25 50 А. Благодаря плавному старту двигателя пусковой ток не превышает номинального. Запас необходим лишь на случай заклинивания инструмента.
Устройство испытано с электроинструментами мощностью до 2,2 nкВт. Так как регулятор DA1 обеспечивает протекание тока в цепи управляющего электрода симистора VS1 в течение всей активной части полупериода, нет ограничения на минимальную мощность нагрузки. Автор подключал к изготовленному устройству даже электробритву "Харьков".

К. Мороз, г. Надым, ЯНАО

ЛИТЕРАТУРА
1. Бирюков С. Автомат плавного пуска коллекторных электродвигателей - Радио 1997, N* 8. с 40 42
2. Немич А. Микросхема КР1182ПМ1 - фазовый регулятор мощности - Радио 1999, N» 7, с. 44-46.

Плавный пуск электродвигателя в последнее время применяется все чаще. Области его применения разнообразны и многочисленны. Это промышленность, электротранспорт, коммунальное и сельское хозяйство. Применение подобных устройств позволяет значительно снизить пусковые нагрузки на электродвигатель и исполнительные механизмы, тем самым, продлив срок их службы.

Пусковые токи

Пусковые токи достигают значений в 7…10 раз выше, чем в рабочем режиме. Это приводит к «просаживанию» напряжения в питающей сети, что отрицательно сказывается не только на работе остальных потребителей, но и самого двигателя. Время пуска затягивается, что может привести к перегреву обмоток и постепенному разрушению их изоляции. Это способствует преждевременному выходу электродвигателя из строя.

Устройства плавного пуска позволяют значительно снизить пусковые нагрузки на электродвигатель и электросеть, что особенно актуально в сельской местности либо при питании двигателя от автономной электростанции.

Перегрузки исполнительных механизмов

В момент запуска двигателя момент на его валу очень нестабилен и превышает номинальное значение более чем в пять раз. Поэтому пусковые нагрузки исполнительных механизмов также повышены по сравнению с работой в установившемся режиме и могут достигать до 500 процентов. Нестабильность момента при пуске приводит к ударным нагрузкам на зубья шестерен, срезанию шпонок и иногда даже к скручиванию валов.

Устройства плавного пуска электродвигателя значительно уменьшают пусковые нагрузки на механизм: плавно выбираются зазоры между зубьями шестерен, что препятствует их поломке. В ременных передачах также плавно натягиваются приводные ремни, что уменьшает износ механизмов.

Кроме плавного пуска на работе механизмов благотворно сказывается режим плавного торможения. Если двигатель приводит в движение насос, то плавное торможение позволяет избежать гидравлического удара при выключении агрегата.

Устройства плавного пуска промышленного изготовления

В настоящее время выпускается многими фирмами, например Siemens, Danfoss, Schneider Electric. Такие устройства обладают многими функциями, которые программируются пользователем. Это время разгона, время торможения, защита от перегрузок и множество других дополнительных функций.

При всех достоинствах фирменные устройства обладают одним недостатком, - достаточно высокой ценой. Вместе с тем можно создать подобное устройство самостоятельно. Стоимость его при этом получится небольшой.

Устройство плавного пуска на микросхеме КР1182ПМ1

В рассказывалось о специализированной микросхеме КР1182ПМ1 , представляющей фазовый регулятор мощности. Были рассмотрены типовые схемы ее включения, устройства плавного запуска ламп накаливания и просто регуляторы мощности в нагрузке. На основе этой микросхемы возможно создание достаточно простого устройства плавного пуска трехфазного электродвигателя. Схема устройства показана на рисунке 1.

Рисунок 1. Схема устройства плавного пуска двигателя.

Плавный пуск осуществляется при помощи постепенного увеличения напряжения на обмотках двигателя от нулевого значения до номинального. Это достигается за счет увеличения угла открывания тиристорных ключей за время, называемое временем запуска.

Описание схемы

В конструкции используется трехфазный электродвигатель 50 Гц, 380 В. Обмотки двигателя, соединенные «звездой», подключаются к выходным цепям, обозначенным на схеме как L1, L2, L3. Средняя точка «звезды» подключается к сетевой нейтрали (N).

Выходные ключи выполнены на тиристорах включенных встречно - параллельно. В конструкции применены импортные тиристоры типа 40TPS12. При небольшой стоимости они обладают достаточно большим током - до 35 А, а их обратное напряжение 1200 В. Кроме них в ключах присутствуют еще несколько элементов. Их назначение следующее: демпфирующие RC цепочки, включенные параллельно тиристорам, предотвращают ложные включения последних (на схеме это R8C11, R9C12, R10C13), а с помощью варисторов RU1…RU3 поглощаются коммутационные помехи, амплитуда которых превышает 500 В.

В качестве управляющих узлов для выходных ключей используются микросхемы DA1…DA3 типа КР1182ПМ1. Эти микросхемы достаточно подробно были рассмотрены в . Конденсаторы С5…С10 внутри микросхемы формируют пилообразное напряжение, которое синхронизировано сетевым. Сигналы управления тиристорами в микросхеме формируются путем сравнения пилообразного напряжения с напряжением между выводами микросхемы 3 и 6.

Для питания реле К1…К3 в устройстве имеется блок питания, который состоит всего из нескольких элементов. Это трансформатор Т1, выпрямительный мостик VD1, сглаживающий конденсатор С4. На выходе выпрямителя установлен интегральный стабилизатор DA4 типа 7812 обеспечивающий на выходе напряжение 12 В, и защиту от коротких замыканий и перегрузок на выходе.

Описание работы устройства плавного пуска электродвигателей

Сетевое напряжение на схему подается при замыкании силового выключателя Q1. Однако, двигатель еще не запускается. Это происходит потому, что обмотки реле К1…К3 пока обесточены, и их нормально-замкнутые контакты шунтируют выводы 3 и 6 микросхем DA1…DA3 через резисторы R1…R3. Это обстоятельство не дает заряжаться конденсаторам С1…С3, поэтому управляющие импульсы микросхемы не вырабатывают.

Пуск устройства в работу

При замыкании тумблера SA1 напряжение 12 В включает реле К1…К3. Их нормально-замкнутые контакты размыкаются, что обеспечивает возможность зарядки конденсаторов С1…С3 от внутренних генераторов тока. Вместе с увеличением напряжения на этих конденсаторах увеличивается и угол открывания тиристоров. Тем самым достигается плавное увеличение напряжения на обмотках двигателя. Когда конденсаторы зарядятся полностью, угол включения тиристоров достигнет максимальной величины, и частота вращения электродвигателя достигнет номинальной.

Отключение двигателя, плавное торможение

Для выключения двигателя следует разомкнуть выключатель SA1, Это приведет к отключению реле К1…К3. Их нормально - замкнутые контакты замкнутся, что приведет к разряду конденсаторов С1…С3 через резисторы R1…R3. Разряд конденсаторов будет длиться несколько секунд, за это же время произойдет останов двигателя.

При пуске двигателя в нулевом проводе могут протекать значительные токи. Это происходит оттого, что в процессе плавного разгона токи в обмотках двигателя несинусоидальные, но особо бояться этого не стоит: процесс пуска достаточно кратковременный. В установившемся же режиме этот ток будет много меньше (не более десяти процентов тока фазы в номинальном режиме), что обусловлено лишь технологическим разбросом параметров обмоток и «перекосом» фаз. От этих явлений избавиться уже невозможно.

Детали и конструкция

Для сборки устройства необходимы следующие детали:

Трансформатор мощностью не более 15 Вт, с напряжением выходной обмотки 15…17 В.

В качестве реле К1…К3 подойдут любые с напряжением катушки 12 В, имеющие нормально-замкнутый или переключающий контакт, например TRU-12VDC-SB-SL.

Конденсаторы С11…С13 типа К73-17 на рабочее напряжение не менее 600 В.

Устройство выполнено на печатной плате. Собранное устройство следует поместить в пластмассовый корпус подходящих размеров, на лицевой панели которого разместить выключатель SA1 и светодиоды HL1 и HL2.

Подключение двигателя

Подключение выключателя Q1 и двигателя выполняется проводами, сечение которых соответствует мощности последнего. Нулевой провод выполняется тем же проводом, что и фазные. При указанных на схеме номиналах деталей возможно подключение двигателей мощностью до четырех киловатт.

Если предполагается использовать двигатель мощностью не более полутора киловатт, а частота пусков не будет превышать 10…15 в час, то мощность, рассеиваемая на тиристорных ключах незначительна, поэтому радиаторы можно не ставить.

Если же предполагается использовать более мощный двигатель или запуски будут более частыми, потребуется установка тиристоров на радиаторы, изготовленные из алюминиевой полосы. Если же радиатор предполагается использовать общий, то тиристоры следует изолировать от него при помощи слюдяных прокладок. Для улучшения условий охлаждения можно воспользоваться теплопроводящей пастой КПТ - 8.

Проверка и наладка устройства

Перед включением, прежде всего, следует проверить монтаж на соответствие принципиальной схеме. Это основное правило, и отступать от него нельзя. Ведь пренебрежение этой проверкой может привести к куче обугленных деталей, и надолго отбить охоту делать «опыты с электричеством». Найденные ошибки следует устранить, ведь все же эта схема питается от сети, а с нею шутки плохи. И даже после указанной проверки подключать двигатель еще рано.

Сначала следует вместо двигателя подключить три одинаковых лампы накаливания, мощностью 60…100 Вт. При испытаниях следует добиться, чтобы лампы «разжигались» равномерно.

Неравномерность времени включения обусловлена разбросом емкостей конденсаторов С1…С3, которые имеют значительный допуск по емкости. Поэтому лучше перед установкой сразу подобрать их с помощью прибора, хотя бы с точностью процентов до десяти.

Время выключения обусловлено еще сопротивлением резисторов R1…R3. С их помощью можно выровнять время выключения. Эти настройки следует выполнять в том случае, если разброс времени включения - выключения в разных фазах превышает 30 процентов.

Двигатель можно подключать лишь после того, как вышеуказанные проверки прошли нормально, не сказать бы даже на отлично.

Что можно еще добавить в конструкцию

Выше уже было сказано, что такие устройства в настоящее время выпускаются разными фирмами. Конечно, все функции фирменных устройств в подобном самодельном повторить невозможно, но одну все-таки, скопировать, наверно, удастся.

Речь идет о так называемом . Назначение его следующее: после того, как двигатель достиг номинальных оборотов, контактор просто перемыкает тиристорные ключи своими контактами. Ток идет через них в обход тиристоров. Такую конструкцию часто называют байпасом (от английского bypass - обход). Для такого усовершенствования придется ввести дополнительные элементы в блок управления.

Борис Аладышкин
