Светодиодные дисплеи-матрицы 8х8 бывают различных размеров и с ними интересно работать. Большие промышленные сборки имеют размер около 60 х 60 мм. Однако, если вы ищете намного большие LED матрицы, их найти трудно.

В этом проекте мы будем строить реально большую светодиодную матрицу LED дисплея, который составлен из нескольких крупных 8х8 светодиодных модулей, последовательно соединенных друг с другом. Каждый из этих модулей по размеру около 144 х 144 мм.

Особенность этого дисплея заключается в том, что при необходимости можно смотреть на фон позади него. Это дает свободу в творческом использовании этих дисплеев, например размещение их спереди от стеклянных панелей, чтоб была возможность увидеть происходящее позади дисплея.

Для этого проекта мы будем использовать 10 мм . Вы можете использовать и другие размеры. Обычно доступны размеры 3 мм, 5 мм, 8 мм, и 10 мм.

Хотя дисплей не предназначен для работы с любым микроконтроллером, мы будем использовать популярные платы Arduino и подключать его через SPI используя только 3 сигнальных провода.

Чтобы построить этот проект, требуются базовые знания электроники и пайки компонентов, а также некоторые знания по использованию Arduino. Прошивка .

Здесь нужно спаять светодиоды вместе, используя длинные ножки светодиодов. Вы можете использовать любой размер и цвет LED, но длина ноги (более 23 мм) должна быть достаточной, чтобы согнуть и спаять их между собой. Светодиоды расположены в виде матрицы 8х8, где катоды спаяны между собой для строк, а для столбцов - аноды.

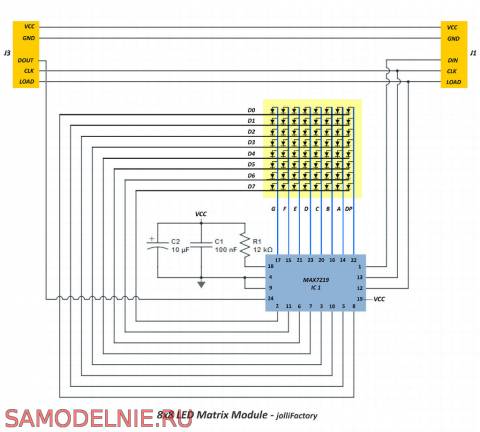

Драйвер MAX7219 управляет динамической индикацией светодиодной матрицы. При проектировании, каждая светодиодная матрица 8х8 будет опираться на схему, используя следующие компоненты:

1 х MAX7219
1 х 10 мкф 16В электролитический конденсатор
1 х 0.1 UF керамический конденсатор
1 х 12 кОм резистор (0,25 ВТ)
1 х 24-контактное гнездо DIP IC

Обратите внимание, что вам может понадобиться выбрать другое значение резистора для работы с LED, что будете использовать. Этот резистор ограничивает максимальный ток на MAX7219, который на выходе будет подаваться на светодиоды.

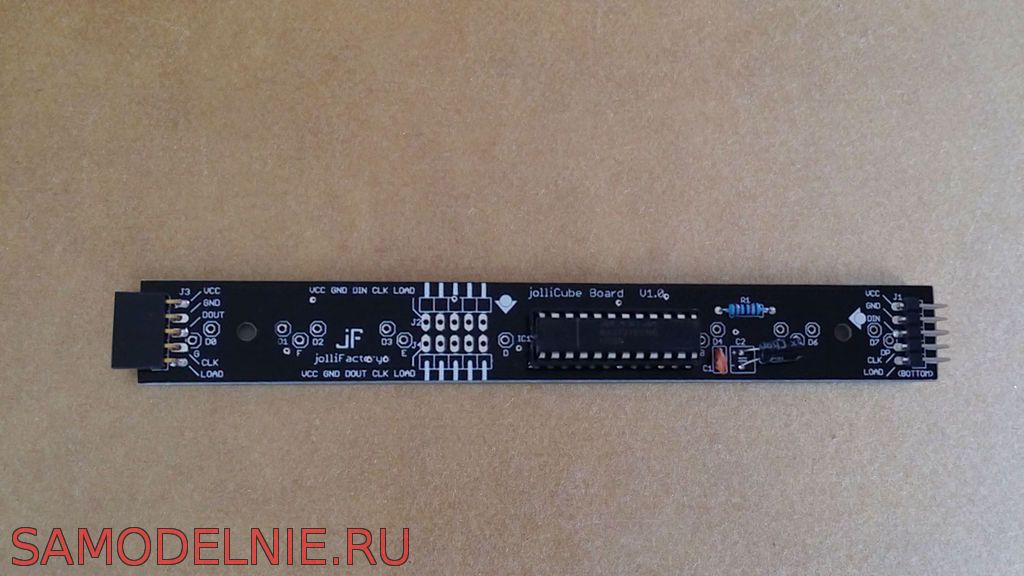

А это видео показывает наглядно, как происходит монтаж светодиодной матрицы, электронной платы управления и простой тест, чтобы запустить её с помощью популярной платы Ардуино UNO/Nano.

Классическая схема ионизатора - лечебного генератора отрицательных ионов для дома.

Вопрос: «Можно ли сделать светодиод своими руками?» среди рядовых мастеров наверняка вызовет удивление. Казалось бы, зачем придумывать то, что давно придумано и серийно выпускается? Однако существует такая категория людей, которые обожают мастерить что-то необычные. Для них конструирование светодиода – это возможность повторить эксперименты О.В. Лосева, проводимые около ста лет назад, и шанс доказать себе и друзьям реальность создания светодиода в домашних условиях.

Что понадобится

Основной конструкционный материал – кусочек карбида кремния. В обычном магазине его не купишь, но если постараться, то можно найти в интернете среди частных объявлений. Кроме него понадобится иголка от булавки, соединительные провода, два мебельных гвоздя с широкой шляпкой и регулируемый источник напряжения (0-10 вольт). Также понадобится припой и немного умения пользоваться паяльником. Для измерений параметров самодельного светодиода подойдет простой мультиметр.

Подготовительная работа

Первым делом нужно найти участок на поверхности карбида кремния, способный к излучению света. Для этого исходный материал придётся раздробить на несколько кусочков размером 2-5 мм. Затем каждый из них поочередно кладут на металлическую пластинку, подключенную к плюсу источника питания напряжением около 10В. Вторым электродом выступает острый щуп или игла, присоединённая к минусу источника питания.

Затем исследуемый кусочек нужно прижать пинцетом к пластине, и острой иглой прощупать его верхнюю часть в поисках светящегося участка. Таким образом, отбирают кристалл с наибольшей яркостью. Стоит отметить, что карбид кремния может излучать свет в спектре от оранжевого до зелёного.

Изготовление светодиода

Для удобства монтажа лучше взять гвоздик длиной 10-15 мм с большой шляпкой и хорошо её залудить. Она послужит основанием и теплоотводом для кристалла. С помощью паяльника олово на шляпке доводят до жидкого состояния и пинцетом слегка утапливают подготовленный экземпляр карбида. Естественно, что излучающий участок должен быть направлен вверх. После затвердевания припоя нужно убедиться в надёжной фиксации кристалла.

Для изготовления отрицательного электрода понадобится острая часть булавки и одножильный медный провод. Как видно из фото, обе детали лудятся и надёжно спаиваются между собой. Затем на проволоке делают петлю для придания ей свойства пружины. Свободный конец провода запаивают на шляпку второго гвоздя. Оба гвоздика прикрепляют к монтажной плате на небольшом расстоянии друг от друга.

На заключительном этапе к ножкам гвоздей подводят питание соответствующей полярности. Замыкается электрическая цепь иголкой, которую фиксируют в точке кристалла с максимальным свечением. Плавно наращивая напряжение питания, можно определить значение, при котором яркость перестаёт интенсивно нарастать. В результате проведенных измерений падение напряжения составило 9В, а прямой ток 25 мА. При смене полярности карбид кремния перестаёт излучать свет, что частично объясняет его полупроводниковые свойства.

Не удивлюсь, если радиолюбители со стажем выскажут свой негатив в адрес получившейся необычной конструкции, напоминающей простейший светодиод. Однако иногда собирать подобные вещи самостоятельно – это интересно и даже полезно. Примером служат радиолюбительские кружки для школьников, в которых дети знакомятся со свойствами разных материалов, учатся паять и познают азы полупроводников.

Читайте так же

Приветствую всех начинающих электронщиков и любителей радиотехники и тех, что любит что-то поделать своими руками. В данной статье я постараюсь убить сразу двух зайцев: постараюсь вам рассказать о том, как самому сделать печатную плату отличного качества, которая ничем не будет отличаться от заводского аналога, тем самым мы с вами будем делать . Данное устройство можно будет использовать в автомобиле для подключения светодиодов. Например, как в .

Для работы нам понадобятся:

Транзисторы – IRF9540N и КТ503;
Конденсатор на 25 V 100 пФ;
Диод выпрямительный 1N4148;
Резисторы:
- R1 – 4.7 кОм 0,25 Вт;
- R2 – 68 кОм 0,25 Вт;
- R3 – 51 кОм 0,25 Вт;
- R4 – 10 кОм 0,25 Вт.
Клеммники винтовые, 2-х и 3-х контактные, 5 мм
Текстолит односторонний и FeCl3 – хлорное железо

Ход Работы.

Первым делом нам необходимо подготовить плату. Для этого отмечаем на текстолите условные границы платы. Края платы делаем чуть больше чем рисунок дорожки. После того как отметили края границ можно начать вырезать. Вырезать можно ножницами по металлу, а если их под рукой нет, то можно попробовать вырезать с помощью канцелярского ножа.

После того как вырезали плату, ее нужно отшлифовать. Для этого наждачкой с зернистостью Р800-1000 прошкуриваем под водой плату. Далее сушим и обезжириваем поверхность 646-м растворителем. После чего прикасаться к плате не рекомендуется.

Далее скачиваем программу, что находится в конце статьи, SprintLayout и с помощью ее открываем схему платы и распечатываем ее на лазерном принтере на глянцевой бумаге. Важно, чтобы при печати в настройках принтера была выставлена высокая четкость и высокое качество изображения.

Затем необходимо будет утюгом подогреть подготовленную плату и приложить на нее нашу распечатку и утюгом хорошенько проутюжить плату в течение нескольких минут.

Далее дадим плате немного остыть, после чего опустим ее на несколько минут в чашку с холодной водой. Вода позволит легко отодрать глянцевую бумагу от платы. Если глянец целиком не отодрался, то можно просто скатывать потихоньку пальцами остатки бумаги.

Затем необходимо будет проверить качество дорожек, если имеются незначительные повреждения, то можно подкрасить плохие места простым маркером.

Итак, подготовительный этап завершен. Осталось . Для этого насаживаем нашу плату на двухсторонний скотч и приклеиваем ее на небольшой кусок пенопласта и опускаем ее в раствор хлорного железа. Чтобы ускорить процесс травления можно покачивать чашку с раствором.

После того как лишняя медь стравится необходимо будет отмыть плату в воде и с помощью растворителя очистить тонер с дорожек.

Осталось просверлить дырочки. Для нашего устройства были использованы сверла диаметром в 0.6 и 0.8 мм.

Важно не перегревать дорожки иначе можно их повредить.

Осталось собрать наше устройство. Предварительно схему с обозначениями рекомендуется распечатать на обычной бумаге и, ориентируясь по нему расположить все элементы на плате.

После того как все припаяно, надо полностью очистить плату от флюса. Для этого тщательно протрите плату тем 646 растворителем и хорошенько промойте щеткой и с мылом и высушите.

После просушки подключаем и проверяем с помощью работоспособность сборки. Для этого подключаем «постоянный плюс » и «минус» к питанию а вместо светодиодов подключаем мультиметр и проверяем нет ли напряжения. Если есть напряжение, то значит что флюс смут не полностью.

Как видите процесс изготовления платы не очень и сложный процесс. Данный способ изготовления платы называется ЛУТом (лазерно-утюжная технология) . Как было сказано выше, данная сборка может быть использована для ( , , , ), или же в любых других местах, где используются светодиода и питание в 12 вольт –

Всем спасибо за внимание! С удовольствием отвечу на все Ваши вопросы!

Удачи на дорогах!!!

ОБЯЗАТЕЛЬНО!!!

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.

А вы когда-нибудь держали в руках огромный светодиод, размером с человеческий кулак? Конечно же нет, потому что таких не существует. Я покажу как сделать такую оригинальную вещицу своими руками. Это LED светодиод будет точно похож на своего мелкого брата, за исключением того, что яркость свечения у него будет в разы больше.

Понадобится

Пластиковая бутылка.
Плата текстолитовая, фольгированная.
Толстая проволока.
Кусок светодиодной ленты.
Резистор 5-10 Ом.
Эпоксидная смола с отвердителем.

Изготовление большого светодиода

Итак, разберемся для начала из чего же состоит светодиод. Первое - это два вывода, которые заходят в тело светодиода. Далее видно две площадки, одна поменьше - это анод, а другая побольше - это катод. На катоде расположена площадка с рефлектором и полупроводниковым кристаллом. Над всем этим имеется линза, которая является монолитом с телом светодиода.

Для начала изготовим имитацию большого полупроводникового кристалла с рефлектором. Берем светодиодную ленту и отпаиваем от неё чип элементы. Если фена нет, подогреваем паяльником.
