При устройстве любой крыши необходимо правильно рассчитать максимальный и минимальный уклон кровли, так как от этого зависит безопасность и расход материалов для строительства. Значение уклона можно рассчитать в процентах, но лучше всего это делать в градусах, так как для вычислений очень удобна таблица Брадиса.

Для устройства кровли уклон – один из самых важных параметров, закладываемый в расчеты. Он зависит от используемого материала и климатических условий.

Уклон крыши зависит от выбранного материала, формы конструкции, предполагаемых ветровых и снеговых нагрузок. Сами расчеты рекомендуется доверять специалистам, хотя можно выполнить их и самостоятельно. Рассчитать в процентах либо градусах уклон можно, для этого понадобятся простейшие математические формулы и элементарные знания геометрии.

Зависимость уклона от типа крыши и кровельного материала

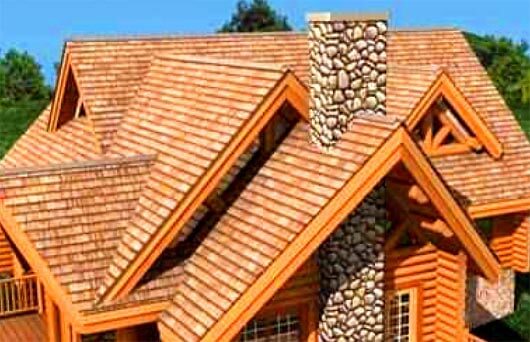

Чтобы рассчитать в процентах или градусах уклон, необходимо обратить внимание на тип конструкции. Все это тесно взаимосвязано с используемым материалом. Для , то есть вальмовых, многощипцовых используется металлочерепица, кровельное железо, разные типы мягкой кровли. А вот для простых крыш применяют обычную черепицу, шифер.

Угол наклона для таких конструкций может составлять 30-60 градусов, в противном случае организация стока воды не будет правильной. На крыше станут скапливаться лужи, а это приведет к повреждению всей конструкции. Кроме стока воды необходимо подумать и о схождении снеговых масс, накоплениях льда, которые также создают определенную нагрузку на стропила.

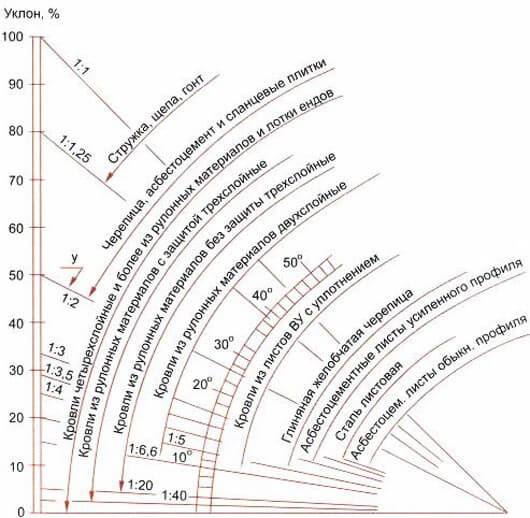

Значение минимальных углов наклона для крыш с различными видами кровельных покрытий. Здесь можно увидеть минимальный и максимальный угол уклона, при котором используется тот или иной вид кровельного покрытия.

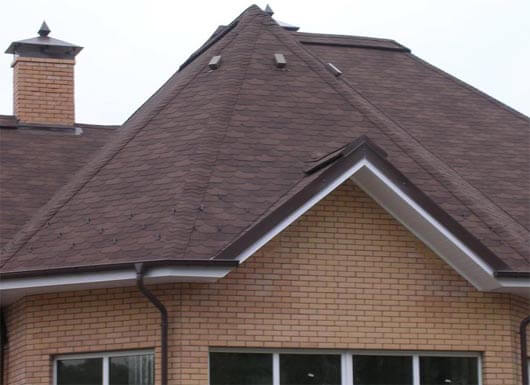

Для мягкой кровли, то есть рубероида, битумной черепицы, допускается уклон от 8 до 18 градусов, для некоторых типов материала угол может быть и больше, но меньшим его делать нельзя, так как не будет требуемых условий для стока воды. Только в таком случае кровля будет надежной.

Для сложных скатных крыш применяется листовой материал. Но чтобы рассчитать в процентах или градусах уклон, необходимо учесть многие факторы, в том числе тип материала, глубину и ширину волны, метод монтажа обрешетки. В основном это значение колеблется от 14 до 16 градусов. Такие условия хороши для стока воды, схода снеговых масс.

При слишком маленьких уклонах, которые проще рассчитать в процентах, следует учесть необходимость герметизации стыков плит или швов, чтобы талая и дождевая вода не проникали сквозь покрытие. В таком случае для стока воды применяются специальные водосточные системы, часто внутреннего типа.

Как измерить уклон конструкции?

Таблица соотношения градус/процент уклона крыши. Уклон крыши можно узнать через высоту конька. Для этого определяется соотношение между высотой конька крыши и половиной заложения, полученный результат умножается на 100. По этому значению в процентах и узнается угол уклона крыши (см. таблицу).

Расчет уклона кровли – это один из важнейших процессов, от него зависит надежность конструкции, ее устойчивость к самым разнообразным нагрузкам. Оптимальный угол – от 11 до 45 градусов. При увеличении угла можно добиться снижения снеговых нагрузок, но вот ветровые от этого только усилятся, а это потребует усиления стропильной системы, обрешетки, контробрешетки, что в конечном итоге приведет к увеличению веса кровли, нагрузкам от ее собственного веса и просто к удорожанию строительства.

Важно помнить и то, что уклон зависит от типа кровельных материалов, их качества и количества. Немалое влияние оказывает и климатический регион.

Чтобы точно определить угол плоской либо скатной крыши, необходимо правильно учесть все нагрузки на конструкцию. К ним относят:

общую массу возводимой конструкции;
снегову нагрузку для конкретного региона.

Формулы расчета уклона кровли. Во внимание следует принимать не только расчетные значения, но и ветровую/снеговую нагрузку. В районах с сильными ветрами надо использовать минимальный уклон кровли.

Оптимальный угол скатной кровли рассчитывается таким образом: сначала требуется определить массу одного квадратного метра каждого слоя кровельного пирога, при этом учитываются стропила, обрешетка, утеплитель, гидроизоляция и прочее. Полученные значения складываются между собой, после чего результат умножается на специальный коэффициент 1,1. Для этого нам необходимо использовать такие математические данные, как длина стропил, тангенс для угла наклона крыши, половина длины пролета дома, высота конька.

Кроме математических формул будет полезна таблица Брадиса, где указаны требуемые значения. Из формул чаще всего надо будет пользоваться такими:

вычисление длины стропил. Это высота конька, умноженная на угол в градусах между линией пролета и скатом;
высота конька крыши, то есть вычисление средней линии треугольника, образованного пролетом и скатом крыши.

Пример расчетов

Рассмотрим случай, когда толщина укладываемой обрешетки составляет 2,5 см, а кв. м кровли весит 15 кг. При этом укладывается утеплитель с толщиной слоя в 10 см, вес которого на кв. м составляет 10 кг. При покрытии крыши используется ондулин, вес кв. м которого равен 3 кг.

Расчет нагрузки для уклона будет выполнен таким образом:

1,1х(15+10+3)=30,8 кг на кв. м

Также учитываем, что обычно нагрузка принимается за значение до 50 кг на кв. м, но цифра эта несколько завышена для того, что обеспечить некоторый запас. То есть полученное нами значение полностью соответствует норме.

Оптимальный угол скатной кровли рассчитывается при помощи математического инструмента, это таблица Брадиса, где приняты такие значения:

угол наклона в градусах – 5, относительная величина – 0,8;
угол – 10, относительная величина – 0,17;
угол – 5, величина – 0,26 и так далее.

Зависимость площади мансарды от угла наклона крыши: если взять слишком большой угол наклона кровли, это сократит количество полезной площади мансарды. Слишком маленький угол наклона приведет к затруднению эксплуатации самой кровли: очищению от осадков, прочности.

При этом коэффициент зависит от угла уклона в градусах, если он не превышает 25 градусов, то коэффициент принимаем за единицу. При угле от 25 до 16 – коэффициент принимается за 1,25 и так далее.

Для расчета тоже может применяться таблица Брадиса, которая позволяет после этого узнать угол, который соответствует полученной цифре. Высота конька в данном случае определяется таким образом:

сначала производятся подсчеты для ширины пролета;
полученная ширина делится на два;
значение умножается на величину, индивидуальную для угла наклона.

Так как посчитать уклон кровли? Все очень просто: при ширине здания в 8 м получаем значение половины пролета – 4 м. Теперь считаем высоту стропил для уклона в 25 градусов. Таблица дает нам значение коэффициента в 0,47. Теперь половину ширины умножаем на полученное число, то есть 4х0,47 и получаем, что стропила крыши надо поднимать на 1,88 метра.

Чтобы выбрать угол уклона, необходимо провести соответствующие расчеты. От этого зависит многое, в том числе и выбор материалов, высота конька. Такие расчеты нужны для организации правильного стока воды, устойчивости к снеговым, ветровым нагрузкам. В некоторых случаях требуется перевод в проценты полученного значения, но чаще всего для расчетов применяется таблица Брадиса. Кроме того, на все значения оказывает влияние материал кровельного пирога, то есть утеплитель, гидроизоляция, стропила, покрытие.

Венцом строительства дома всегда является кровля, и какой она будет, зависит не только от пожелания домовладельца, но и от того, как рассчитать угол наклона крыши .

1 Что нужно перед тем, как рассчитать угол наклона крыши?

Установка стропильных ног обычно не вызывает трудностей, если есть необходимые крепежные элементы, однако, выверяя угол, под которым будут уложены скаты, можно ошибиться, если не знать некоторых тонкостей. Например, очень высокая кровля в местности с сильными ветрами будет постоянно подвергаться большим нагрузкам и в итоге с большой долей вероятности будет разрушена. Следовательно, чтобы этого избежать, иногда стоит отдать предпочтение не слишком эффектной, но устойчивой низкой крыше. Таких примеров можно привести множество, но рассмотрим сами факторы, влияющие на высоту кровли. От чего она может зависеть?

Как уже стало ясно, перед тем, как рассчитать угол наклона крыши, в первую очередь необходимо принять во внимание климатические особенности региона. Так, например, чем острее двускатная крыша, тем хуже на ней удерживается снег и легче стекает с нее дождевая вода. Однако, чем чреват такой крутой уклон, при сильном ветре, мы уже знаем. В тех местах, где жаркое солнце, лучше возводить скаты с минимальным уклоном или вообще обойтись без них, то есть сделать плоской поверхность кровли, которая тем сильнее получает и передает вниз тепло, чем больше ее площадь. Последняя увеличивается пропорционально крутизне уклона.

Чем более полога крыша, тем выше вероятность того, что сильными порывами ветра с дождем влага будет загоняться под края кровельного покрытия.

Помимо прочего, следует учитывать, каким образом будет использоваться пространство под стропильной системой – как чердак или в качестве жилой мансарды. В первом случае допускается расстояние до конька меньше среднего роста человека. Во втором случае необходимо, чтобы было достаточно комфортного пространства для передвижения, то есть просвет в центре помещения должен составлять не менее 2.5 метров и, желательно, не менее полутора метров в самой нижней точке потолка. Немалое воздействие на угол ската крыши может оказать материал покрытия, который можно укладывать только при определенной степени крутизны наклона.

2 Расчет необходимой величины пологости скатов мансарды

Самое важное в любом помещении – его полезная площадь, то есть та, которую можно будет использовать для расстановки мебели и передвижения, а также для хранения вещей. В иногда бывает сложно использовать некоторые участки пространства, где располагается самая низкая точка потолочной обшивки. Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы. Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши.

Рассмотрим на примере. Допустим, ширина дома – 9.5 метров. Если хочется простора над головой в пределах 3 метров хотя бы по центру комнаты, то угол между скатами должен быть не менее 35 градусов, поскольку уже при 30 высота конька окажется чуть больше 2.5 метров. Однако следует учитывать, что тогда ширина пространства, доступного для свободного передвижения (до двухметрового уровня потолка), окажется немногим больше 3.5 метров. Если придерживаться той же высоты в самых низких точках наклонного потолка, и при этом сделать угол кровли 30 градусов, то ширина комнаты сократится до 2.4 метров. Наиболее комфортно будет в мансарде под крышей с углом более 40 градусов, однако следует учитывать, что у такой конструкции, в сравнении с пологим скатом (около 10 градусов), ветровая нагрузка увеличивается почти в 5 раз.

В целом, зависимость угла наклона кровли от высоты конька только облегчает расчеты стропильной системы.

Калькулятор расчёта угла наклона крыши

Выберите 2 любых известных значения, введите их.
Остальные значения будут рассчитаны автоматически.

Однако для вычислений нужно достаточно хорошо знать азы геометрии. Чаще всего, сечение конструкции крыши со стороны фронтонов представляет собой треугольник, равносторонний, равнобедренный или иного типа. Соответственно, пользуясь простейшими формулами, можно вычислить длину любой стороны и сопредельный с ней угол, зная основание и высоту. При этом нам, помимо , понадобится таблица Брадиса, поскольку придется столкнуться с тангенсами.

Итак, смотрим на и видим равносторонний треугольник, состоящий из двух прямоугольных, один из катетов для которых является общим. Существует формула, согласно которой тангенс угла А при основании равен отношению противолежащего катета к прилежащему, то есть, Tg A = H/(L/2) . Иными словами, в нашем случае это высота H , деленная на половину основания L . Возьмем ту же ширину фронтона 9.5 метров, половина его будет соответствовать 4.75, на это значение делим высоту конька, которую сочтем комфортной, например, 4 метра. В итоге получаем 4/4.75 = 0.84, заглядываем в таблицу Брадиса, ищем соответствующую позицию в таблице тангенсов и видим, что нам нужен угол 40°.

3 Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия . Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

1 - отвес
2 - рулетка строительная (мерная лента)

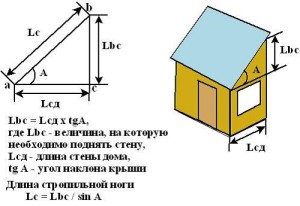

Чтобы узнать угол наклона крыши, применяем формулу tgA=a/b Теперь попробуем более подробно разобраться в формуле и на примере узнаем, как рассчитать угол ската крыши.

Расчет угла ската крыши

1 – в самой верхней точке крыши привязываем отвес и опускаем вертикально к полу. Отвес нам даст точную вертикаль. Отвес не должен косятся поло, лучше всего сделать так, чтобы он был 3-7 см. над полом. Таким образом, мы получили прямой угол 90° (градусов).

2 – с помощью строительной рулетки (мерной ленты) замеряем расстояние от верхней точки крыши () к полу. Таким образом, у нас будет размер первого катета, который обозначим латинской буквой “a” .

3 – затем, измеряем вторую сторону катета “b” (от отвеса к крайней точки крыши в горизонтальном положении).

4 – чтоб узнать угол наклона крыши “c” (гипотенуза), сторону “a” делим на сторону “b” . Если вы хотите узнать угол наклона “d” , в таком случае “b” делим на “a” , таким образом, мы сможем узнать угол наклона ската. Если b/a мы узнаем градус угла “е” .

5 – полученный результат сверяем по таблице тангенсов углов (таблицы Брадиса). Поскольку таблица тангенсов углов представлена с шагом в 1°, вы можете не найти получений результат (точные цифры), поэтому, склоняйтесь к приближенному tg.

Таблице тангенсов углов 1°- 90° (таблицы Брадиса)


1°		21°	tg= 0.3839	41°	tg= 0.8693	61°	tg= 1.804	81°	tg= 6.3138
2°	tg= 0.0349	22°	tg= 0.404	42°	tg= 0.9004	62°	tg= 1.8807	82°	tg= 7.1154
3°	tg= 0.0174	23°	tg= 0.4245	43°	tg= 0.9325	63°	tg= 1.9626	83°	tg= 8.1443
4°	tg= 0.0699	24°	tg= 0.4452	44°	tg= 0.9657	64°	tg= 2.0503	84°	tg= 9.5144
5°	tg= 0.0874	25°	tg= 0.4663	45°	tg= 1	65°	tg= 2.1445	85°	tg= 11.4301
6°	tg= 0.1051	26°	tg= 0.4877	46°	tg= 1.0355	66°	tg= 2.2460	86°	tg= 14.3007
7°	tg= 0.1227	27°	tg= 0.5095	47°	tg= 1.0724	67°	tg= 2.3559	87°	tg= 19.0811
8°	tg= 0.1405	28°	tg= 0.5317	48°	tg= 1.1106	68°	tg= 2.475	88°	tg= 28.6363
9°	tg= 0.1583	29°	tg= 0.5543	49°	tg= 1.1504	69°	tg= 2.605	89°	tg= 57.29
10°	tg= 0.1763	30°	tg= 0.5774	50°	tg= 1.1918	70°	tg= 2.7475	90°	n/a
11°	tg= 0.1943	31°	tg= 0.6009	51°	tg= 1.2349	71°	tg= 2.9042
12°	tg= 0.2125	32°	tg= 0.6249	52°	tg= 1.2799	72°	tg= 3.0777
13°	tg= 0.2308	33°	tg= 0.6494	53°	tg= 1.327	73°	tg= 3.2709
14°	tg= 0.2493	34°	tg= 0.6745	54°	tg= 1.3764	74°	tg= 3.4874
15°	tg= 0.2679	35°	tg= 0.7002	55°	tg= 1.4281	75°	tg= 3.732
16°	tg= 0.2867	36°	tg= 0.7265	56°	tg= 1.4826	76°	tg= 4.0108
17°	tg= 0.3057	37°	tg= 0.7535	57°	tg= 1.5399	77°	tg= 4.3315
18°	tg= 0.3249	38°	tg= 0.7813	58°	tg= 1.6003	78°	tg= 4.7046
19°	tg= 0.3443	39°	tg= 0.8098	59°	tg= 1.6643	79°	tg= 5.1446
20°	tg= 0.364	40°	tg= 0.8390	60°	tg= 1.7321	80°	tg= 5.6713

6 – также, с помощью калькулятора, который имеет функцию “atg - арктангенс угла” можно вычислить угол крыши, не сверяясь с таблицей тангенсов углов (таблицы Брадиса). В этом нам поможет калькулятор в Яндекс поиске. Обязательно установите “град”, введите получений результат и кликните “atg”.

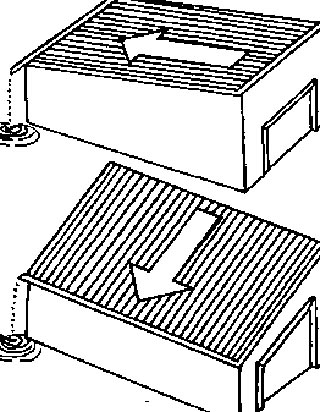

Для удаления атмосферных осадков с крыши, ее скаты делают наклонными. Высчитывают размер их наклона в процентном выражении (когда уклон с небольшим углом) или в градусах. Чем больше значение, тем круче получается крыша. Для измерения данного показателя используют специальный геодезический прибор, который называют уклономером или угломером. Давайте разберемся, как рассчитать уклон крыши.

Виды конструкционного решения крыш

Существует 4 вида конструкционного решения крыши, поэтому в зависимости от уклона кровли, она может быть:

плоской. В действительности абсолютно плоских перекрытий зданий не строят, поскольку на них постоянно будет задерживаться влага от дождя или растаявшего снега. Уклон крыши не может быть меньше 3-х градусов (подробнее: " ");
скатной;
пологой;
высокой.

Поскольку величину уклона измеряют как в процентах, так и в градусах, имеется специальная таблица, согласно которой можно определить соотношение между данными величинами. Например: угол наклона ската равен 30 градусов, тогда уклон кровли в процентах составит 57,7%.

Выбор угла наклона кровли

От правильного выбора угла наклона кровли напрямую зависит, насколько долго послужит крыша здания, будет ли она надежной и герметичной. Каким образом определяют эту величину для конкретного дома или хозяйственной постройки?

влияние ветра. Конструкция крыши тем сильнее оказывает сопротивление нагрузке, чем выше оказывается угол наклона. Когда уклон чересчур небольшой, тогда порыв ветра может сорвать покрытие с кровли. Таким образом, можно сделать вывод, что крутые кровли опасны, а при отсутствии наклона неприятностей не избежать. Поэтому профессионалы, имеющие опыт в создании кровельных покрытий, советуют в районах с сильными ветровыми нагрузками строить крыши с углом наклона от 15 до 25 градусов, а там, где ветра незначительны – от 35 до 40 градусов;
осадки. Разумеется, чем больше уклон крыши, тем скорее вода будет стекать с нее, а снег покидать ее, не успевая затекать под места стыков на покрытии и, таким образом, вероятность протечек снизится. Данное обстоятельство непременно следует учитывать.

Вывод из всего вышесказанного можно сделать такой: климатические особенности местности, где возводится крыша на здании, надо принимать во внимание, поскольку от этого зависит выбор наклона кровли.

Выбор кровельного материала

Относительно монтажа кровельных материалов существует порядок, регулирующий уклон кровли – СниП. От величины наклона зависит не только выбор покрытия, но и количество слоев, необходимых к укладке (это касается рулонной кровельной продукции).

Наплавляемые материалы для кровли используют на крышах, имеющих угол наклона, минимальный размер которого может быть равен 0 процентов, а максимальный – 25 %. Когда уклон составляет 0-10%, материал настилают в 3 слоя. Если данный показатель от 10 до 25 %, тогда его укладывают в один слой, выбирая кровельное покрытие с посыпкой.

Листы асбестоцементного шифера укладывают на крышах, наклон которых не превышает 28%, черепицу используют, когда уклон не менее 33%, а листы стальные оцинкованные применяют на кровле, имеющей угол не более 29%.

Необходимо знать, что чем уклон кровли больше, тем большее количество материала потребуется на ее перекрытие. Например, двускатная крыша с малым уклоном по стоимости будет дешевле, чем обустройство перекрытия, имеющего наклон 45 градусов. Когда известна величина уклона, можно легко узнать, сколько кровельного материала потребуется приобрести, и высчитать высоту кровли (прочитайте: " Расчет уклона кровли: что учесть ").

Чтобы определить, например, уклон двускатной крыши, рейку прибора следует расположить перпендикулярно, то есть под углом в 90 градусов, относительно конька. После этого указатель маятника покажет на искомую величину, выраженную в градусах. Если требуется результат в процентах, пользуются таблицей, о которой уже писалось ранее.

Разуклонка кровли

Разуклонка – это ряд мероприятий, применяемых для создания наклона на плоских крышах, устройства на них коньков и ендов. Благодаря этому уклон односкатной крыши способствует решению проблем с накоплением осадков на ее поверхности. Уклон нужно просчитать заранее. ещё до того, . Минимально допустимым показателем для плоских кровель считается величина 1,5 градуса (подробнее: "

уклон в ендове должен быть не меньше 1 %;

если угол не превышает 10% и используют битумные материалы в рулонах, верхний слой непременно защищают слоем гравия около 10-15 миллиметров или каменной крошкой (толщина слоя 3-5 миллиметров);

в том случае, когда крышу перекрывают шифером или профнастилом, требуется выполнять герметизацию стыков;

угол уклона рассчитывать надо для каждого здания индивидуально;

от того, зависит способ организации отвода дождевых и талых вод с поверхности крыши.

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

У гол наклона крыши
П лощадь поверхности крыши

Общая площадь

П римерный вес кровельного материала
К оличество рубероида
Д лина стропил
М инимальное сечение стропил
К оличество стропил
К оличество рядов обрешетки
Р авномерное расстояние между досками обрешетки
