Регулировка яркости свечения лед светильников 20 ватт. Диммер для светодиодных ламп – виды и способы подключения

ГК «ЭлПромЭнерго» проектирует и выполняет монтаж систем освещения, предусматривающих экономное расходование денежных средств предприятия. Светодиодный светильник с регулировкой яркости – это решение, которое позволит экономить сразу на трех уровнях:
Путем сокращения потребляемой мощности в 2-3 раза;
Регулированием интенсивности светового потока;
Безупречной работой в течение 10 и более лет без ремонта и дополнительных трат на обслуживание.

Для регулировки яркости используют диммируемые светодиодные светильники (to dim (англ.) – затемнять). Лучшие модели российских производителей на качественных диодах брендов с мировым именем представлены у нас в каталоге.

Объемы электроэнергии, которые можно сэкономить с помощью светодиодных светильников, ошеломляют уже сейчас, хотя их потенциал еще до конца не изучен и не используется на полную мощность. Китайские власти подсчитали, достаточно перевести 1/3 страны на LED-освещение, чтобы сократить траты электричества на 100 миллионов кВт. Кроме колоссальных денежных сумм, которые будут оседать в бюджете, значительно улучшится экологическая ситуация. Переход на экономные диоды сократит годовой выброс CO2 примерно на 30 млн тонн.

Диммируемые светодиодные светильники в каталоге

Светодиодный светильник ECOLED-38L Trade IP65

Cветодиодный светильник применяют для освещения производств, складов, промышленных территорий. Высокая степень пыле и влагозащиты IP65 позволяет применять светильники в разнообразных типах помещений. Светильник имеет универсальное крепление, регулируемое в двух плоскостях.

3 654.00 руб.

В наличии*

Диммируемые светильники

Плавное увеличение или уменьшение света с помощью специального устройства называют диммированием. Не все осветительные приборы пригодны для установки в такие сети. У ламп накаливания и галогенов этой проблемы не существует, а светодиодные светильники не во всех случаях поддаются диммированию – это их единственный, хоть и относительный, минус. Поэтому при выборе светильников требуется выяснить, будет ли эта модель работать в паре с диммером.

Что касается самих диммеров, есть 2 способа их приобретения:
Купить светильник, торшер, настольную лампу со встроенным устройством;
Приобрести только диммер.

Диммированные светодиодные светильники не боятся сильных скачков сетевого напряжения, это еще один из их существенных плюсов. Внешне они похожи на обычные диоды – все отличия спрятаны внутри. От сотрудников офисов, складов, других объектов не требуется специальных навыков для пользования светильниками. Работники сами могут устанавливать интенсивность. Управлять приборами можно посредством входящего в комплект пульта ДУ или использовать для этого сеть Wi-Fi.

Диммеры для светодиодов

Светодиодным светильникам с регулируемой яркостью подходят особенные диммеры. Их конструкция и технология диммирования немного отличается от устройств, подключаемых к лампам накаливания: в этом случае изменение яркости свечения происходит за счет увеличения или снижения силы тока, проходящего через прибор. Если применить такое устройство с обычным светодиодом, резко упадет эффективность и цвет свечения.

Механизм работы LED-диммеров выражается в подаче на светодиод импульсов тока постоянной величины. Значение амплитуды приравнивается к оптимальному уровню силы тока. Яркость света зависит от ширины импульсов. Чтобы добиться ровного свечения, исключающего эффект мерцания, импульсы подаются с высокой частотой, которая может достигать 300кГц. Использовать приборы, диммируемые собственными системами управления, не всегда удобно. Модули внутри системы приходится делить на 3 части, куда входя сами источники света, блок питания с системой управления. Персоналу необходимо обеспечить доступ к регулированию потока, что еще больше усложняет структуру, и в конечном счете приводит к удорожанию.

Самый приемлемый и удобный вариант – внедрение специальных светодиодных светильников с регулировкой яркости в традиционную сеть с переменным током 220 В. Управление приборами осуществляется общедоступными диммерами, разработанными для подключения к лампам накаливания.

Преимущества диммеров

Экономный расход электроэнергии – первое и главное преимущество диммированных светильников и самих диммеров. Высокотехнологичная система управления позволяет выставить свет в режим максимальной экономии, и сделать это на всей освещаемой площади, на ее части или во всех помещениях на предприятии. И без того экономные светодиоды будут расходовать еще меньше электроэнергии. Этот факт тем более требуется принять во внимание в период заметного роста цен на энергоресурсы.

Другие плюсы диммируемых светильников:
Установка светильников и приборов проводится в уже эксплуатируемую сеть, не требуется проводить модернизацию или добавлять другие компоненты;
Широкий модельный ряд для монтажа на объекты жилой, коммерческой, производственной сферы;
Значительное сокращение энергопотребления позволяет увеличить примерно в 10 раз количество светильников, подключаемых к одной сети;
Широкий диапазон яркости освещения;
Простое и понятное управление – можно обойтись без монтажа дополнительной слаботочной линии и сложных контроллеров;
Светодиодное освещение можно сочетать с естественным светом для поддержания освещенности на нужном уровне.

Область применения диммированных диодов значительно шире, чем у ламп накаливания. Интенсивность светового потока можно менять в широком диапазоне (от 0 до 100%, для сравнения: у ламп накаливания и галогенов минимальный показатель начинается с 10%, хотя в обоих случаях освещение на нижних значениях используется крайне редко, а нулевой показатель достигается чисто теоретически), не влияя на цветовую температуру. Это свойство, а также отсутствие мерцательного эффекта с возможностью экономить ежегодно десятки тысяч рублей на оплате электричества, делает диммируемые светодиоды одними из самых подходящих типов освещения в жилом, коммерческом, производственном секторе, а также при проектировании профессионального освещения и в фотоискусстве.

Возможность изменять яркость освещения и создавать различные световые сценарии становится для современного дома такой же необходимостью, как подключение к электросети или интернету. Поэтому регуляторы светового потока или диммеры для светодиодов рекомендуют устанавливать при каждом обновлении проводке в квартире.

Функции диммеров

Функциональность диммеров зависит от сложности устройства. Самые простые, которые можно сделать своими руками, используются только для ступенчатого либо плавного изменения интенсивности свечения лампы. Более современные модели, оснащённые микроконтроллерами, могут выполнять и другие задачи:

Тонкая настройка освещения. Диммер помогает настроить комфортную яркость осветительных приборов в зависимости от интенсивности естественного освещения на протяжении дня, ориентации комнаты по сторонам света, оформления оконного проёма, привычек и предпочтений хозяев. Это гораздо удобнее, чем подбирать для каждой группы светильников лампы нужной мощности.
Автоматическое выключение в заданное время. Эта функция избавляет хозяина от необходимости проверять каждую комнату перед сном/выходом и помогает уменьшить счета за электричество.
Экономия средств на лампы. Работая в режиме сниженной яркости, светодиодные лампы и лампы накаливания способны выполнять свои функции в 3–5 раза дольше запланированного срока.
Симуляция присутствия хозяев. Прибор включает и выключает, а также изменяет яркость подключённых к нему светильников, имитируя действия живущих в доме людей. Программа разработана специально для тех, кто регулярно покидает своё жильё и опасается проникновения грабителей.
Дистанционное управление светом: через пульт, голосовые команды, приложение на смартфоне. Это удобно не только в больших помещениях, но и спальнях, когда не хочется вечером вставать с кровати.

Диммеры можно устанавливать как для отдельной лампы/люстры, так и для группы светильников. Чаще для каждой группы осветительных приборов каждой функциональной зоны предусматривается отдельный диммер.

Помимо жилых комнат приборами этого типа снабжаются концертные площадки, театральные залы, цирковые арены и другие помещения, где плавная регулировка освещения необходима для визуального эффекта.

Как работает диммер для светодиодов

Принцип действия прибора основан на изменении напряжения тока таким образом, чтобы отсечь передний («регулировка по переднему фронту») либо задний («регулировка по заднему фронту») фронт синусоиды переменного тока («принцип фазовой отсечки»). Таким образом, при диммировании на 50% лампа использует только половину возможной мощности.

Диммирование по переднему фронту используется с лампами низкого напряжения, люминесцентными и светодиодными светильниками на 230В в комплекте с трансформаторами электромагнитного типа. Диммирование по заднему фронту применяется для тех же ламп в тандеме с электронными трансформаторами.

Задача выполняется с помощью реостата либо комплекса электронных элементов. Диммеры реостатного типа отличаются низким КПД (коэффициентом полезного действия) и при понижении освещения не снижают энергозатраты, поэтому постепенно выходят из употребления. Электронные диммеры работают за счёт применения двунаправленного тиристора и системы ШИМ (широтно-импульсной модуляции), которые задерживают сигнал активации нагрузки. При работе на полной мощности отсрочка отсутствует, при 10-процентной светимости она составляет 9 миллисекунд. Таким образом диммированная лампа постоянно выключается и включается с небольшой отсрочкой.

Для нормальной работы прибор снабжается защитой от перегрева и короткого замыкания.

Диммер способен предохранить порчу лампы при регулярных перепадах напряжения.

Сравниваем достоинства и недостатки

Плюсы	Минусы
Позволяют снизить энергозатраты помещения.	Дорого стоят, особенно программируемые модели с сенсорным и дистанционным управлением.
Продлевают срок службы ламп за счёт снижения интенсивности эксплуатации, а также плавного запуска при включении.	Приводят к неполадкам и разрушениям ламп, если приборы подобраны неправильно.
Оберегают помещение от вторжения посторонних.	Бюджетные устройства генерируют электромагнитные помехи, которые ухудшают работу радиотехнических приборов.
Обеспечивают декоративный эффект и приятную для глаз освещённость в любой комнате.	Непригодны для работы с люминесцентными/энергосберегающими/галогенными лампами, так как последние оборудованы системой компенсации для стабильного свечения.
Делают световой дизайн помещения более интересным и вариативным.	Если нагрузка на димер стала меньше минимально допустимой (например, лампу накаливания заменили на светодиодную), прибор быстро испортится без возможности замены по гарантии.

Если вы решили использовать димер в своём доме или офисе, старайтесь не экономить на приборах и воспользуйтесь советами продавца-консультанта, чтобы подобрать оптимально подходящие друг другу диммеры и лампы. Тогда вы гарантированно избежите появления неприятных эффектов.

Разновидности и характеристики диммеров для светодиодных ламп

Покупая регулятор освещения, имейте в виду, что устройства для ламп накаливания, энергосберегающих светильников и светодиодов различаются между собой. Поэтому нужно брать либо специализированный прибор, либо под стандартный подбирать светодиодные лампы с маркировкой «DIMMABLE»/круговым значком.

Такой значок на коробке значит, что светодиодная лампа будет работать с универсальным диммером. Минимальный уровень светимости может отличаться или не указываться

Демонстрация работы с разными типами ламп

Классификация регуляторов

В зависимости от принципа управления приборов, диммеры для светодиодных ламп бывают:

Поворотно-нажимные . Самый распространённый тип димеров, такие приборы удобны в управлении, отличаются низкой ценой и простой конструкцией. Управление интуитивно понятное: яркость изменяется поворотом ручки, включение/выключение выполняется нажатием. Пользователи ценят возможность включать и выключать свет, не изменяя выбранного параметра яркости.
Клавишные . Приборы напоминают обычные выключатели, что позволяет подобрать максимально подходящие по дизайну диммеры, выключатели и розетки. Нужная степень яркости устанавливается клавишей +/-, включение и выключение - кнопкой I/O (либо клавишей без надписи).
Сенсорные . Приборы управляются с помощью тактильно чувствительного экрана, на который может выводиться вспомогательная информация. Диммеры этого типа отличаются актуальным, иногда даже футуристическим дизайном, поэтому часто устанавливаются в современных интерьерах.
Дистанционные . Подобные приборы не устанавливаются в зоне прямого доступа пользователя, монтируются поблизости от лампы или в электрощите квартиры. Управление происходит с помощью ДУ-пульта либо с любого гаджета через WiFi (понадобится скачать и установить соответствующее приложение).

Выбор подходящего типа диммеров зависит от вашего удобства, дизайна комнаты и выделенного на приборы бюджета.

Приборы также классифицируются по способу монтажа:

Модульные предназначены для установки в распределительный щиток на DIN-рейку (рядом с защитными автоматами). Такие приборы можно смонтировать или заменить в любой момент, нужно только при ремонте предусмотреть для него отдельный провод.
Настенные устанавливаются так же, как розетки и выключатели непосредственно в комнате, где будет регулироваться световой поток. Монтаж выполняется по окончании ремонта одновременно с указанными приборами. Добавить такой диммер после ремонта очень сложно, так как потребуется штробление стены и разрушение финишного покрытия.
Выносные выглядят как миниатюрные (длиной 2–3 см) блоки с тремя управляющими сенсорами. Поскольку они способны управляться удалённо, то устанавливаются под навесным/натяжным потолком рядом с люстрой либо внутри корпуса осветительного прибора. Диммеры этого типа можно монтировать одновременно со светильником (стены штробить не нужно, поэтому ремонтные работы не требуются).

Если вы планируете обустроить систему умного дома, вам подойдут модульные модели; планируете ремонт без умного дома - предпочтите настенные; если же ремонт уже сделан, без риска для отделки можно установить только выносные.

Как выбрать устройство

При подборе светорегуляторанеобходимо учитывать такие параметры:

Планируемая нагрузка (суммарная мощность подключённых ламп). В документации на диммер указана нагрузочная мощность прибора, она должна быть на треть больше, чем сумма мощностей светильников, которыми он управляет. Делать запас мощности больше не стоит, так как это приведёт к порче диммера.
Напряжение в электросети. Светодиодные светильники предназначаются для схем на 220В или 12В (работают через трансформатор). Диммеры для них выпускаются разные, поэтому следите, чтобы на коробке была маркировка 220В.

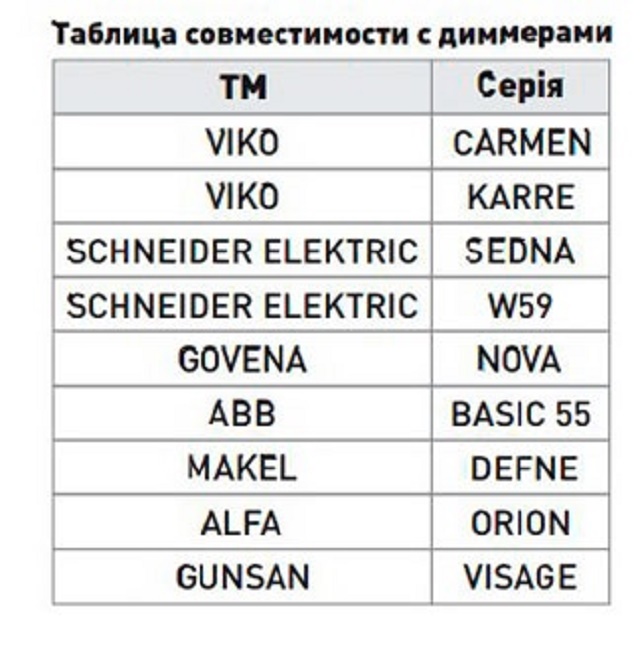

Совместимость с осветительным прибором. В инструкции к прибору должно быть написано, что он работает именно со светодиодными лампами (не диодами или лентами), а не с лампами накаливания.

О выборе диммера по типу монтажа и бренду написано выше. Для максимальной совместимости приборов рекомендуем покупать комплект из диммеров и ламп одновременно и проверить их совместную работу ещё в магазине.

Подключение своими руками

Установка светорегулятора не составляет труда для обычного электрика и даже человека, только немного знакомого с такой работой. Для подключения выносного диммера достаточно соединить провода, подключив одну сторону к проводке, а противоположную - к светильнику (чтобы «фаза» и «ноль» не перепутались, все провода маркируются). Модульные, как уже упоминалось, монтируются на DIN-планку в электрощите. Эту работу лучше поручить профессионалу, чтобы случайно не нарушить работу соседних элементов.

Процедура монтажа настенного регулятора аналогична работе с обычной розеткой. Опишем подробнее правила работы и требования техники безопасности:

определите фазовый провод индикаторной отвёрткой;
отключите подачу электроэнергии в комнату/квартиру (в зависимости от возможностей щитка);
соедините фазовый проводник и проводу диммера с маркером «L», а нулевой подключите к проводу с обозначением «N». Это можно сделать методом скручивания (обеспечивает большую площадь контакта проводников) или специальными зажимами (удобнее и быстрее, особенно для новичков).
поместите прибор в подрозетник и отрегулируйте его положение с помощью регулировочных болтов;
установите декоративную крышечку;
подключите питание и проведите эксперимент.

Если ваш диммер позволяет включать/выключать свет, он ставится вместо стандартного выключателя; если модель поддерживает только режим изменения степени освещённости, она монтируется последовательно с выключателем (перед ним).

Подробная инструкция по подключению диммера (видео)

Обладая этими знаниями, вы без труда сможете найти подходящий светорегулятор и самостоятельно сделать свой дом более комфортным и технически продвинутым.

Диммирование с английского языка переводится не иначе, как «затемнение». Что такое диммер, какие они бывают и где еще могут применяться мы расскажем в этой статье. От истоков и до конечной реализации. Самый главный вопрос можно ли использовать светодиодные лампы с диммером?

Что такое диммер и зачем он нужен?

Диммер – электронный прибор способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке. Определение весьма сухое и скучное, давайте более простым языком объясним принцип действия.

Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.

Балластные гасители мощности – преобразуют лишнюю энергию в тепло и имеют низкий КПД. Чтобы регулировать мощность прибора, в нашем случае яркость лампочки, нужно другое устройство – диммер.

Можно ли подключать светодиодные лампы через диммер? Можно. Но не все будут стабильно регулироваться. Тут нужны специальные светодиодные лампы под диммер.

Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.

Какие светодиодные лампы можно использовать с диммером? В этом вопросе всё крайне индивидуально. Все зависит как от схемы самой лампочки, так и от схематики регулятора. В общем случае – отлично подходят так называемые диммируемые светодиодные лампы .

Какие бывают диммеры

Регуляторы мощности можно разделить на две больших группы:

Для работы в цепях переменного напряжения (220В);
для работы в цепях постоянного напряжения (для светодиодной ленты на 12В).

В дрелях тоже нужен регулятор, для корректировки оборотов, он располагается в кнопке.

Его можно использовать в различных целях, в этом списке они расположены по популярности:

Регулировка яркости света, диммирование светодиодных и ламп накаливания;
регулировка температуры тэна в различных нагревателях;
регулировка оборотов коллекторного двигателя.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

По типу монтажа;
по исполнению и способу управления;
по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

Поворотным;
поворотно-нажимного типа;
кнопочным;
сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Э то касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge ). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge ).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Лучшее решение — использовать Falling Edge диммер для светодиодных светильников.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Схемы диммеров

Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.

Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).

Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.

Как подключить светодиоды через диммер?

Номиналы компонентов и все сведения указаны на схеме диммера.

Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.

Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.

В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.

Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.

В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.

Как регулировать освещенность LED

Какие лампочки можно использовать с диммером? Когда для освещения использовались преимущественно лампы накаливания, всё было просто – обычный диммер легко справлялся с регулировкой яркости.

Лампы накаливания были заменены энергосберегающими люминесцентными экономками, их вообще нельзя было регулировать. Конечно, встречались ЭПРА для трубчатых люминесцентных лампочек с возможностью диммирования, но крайне редко и стоили они дорого.

Сейчас энергосберегающие лампы вытесняются светодиодными. Процесс излучения квантов света хоть и сложен, но с точки зрения регулирования, пожалуй, более прост, чем регулировка газоразрядных источников света.

Диммируемые светодиодные лампы – что это такое?

Что значит диммируемая светодиодная лампа? Это лампочка, которая поддаётся регулировке яркости с помощью ЛЮБОГО диммера, который разработан под переменный или постоянный ток (в зависимости от типа).

В ее схему питания заложены функции изменения яркости, в зависимости от питающего напряжения. Диммируемые светодиодные лампы работают со схемами диммеров типа того, что представлена выше.

Сетевой диммер регулирует подаваемое напряжение. Это значит, что при любых значениях напряжений, в определенном производителем диапазоне (он указан на коробке от лампочки), схема лампы будет стремиться поддерживать заданный ток. Яркость в свою очередь зависит от тока.

Обычные светодиодные лампы регулировать не получится, в лучшем случае она будет просто включаться и выключаться, в худшем — сгорит при низких значениях, установленных на диммере.

В самых дешевых светодиодных лампах стоит гасящий конденсатор. Они если и будут регулироваться, то только в очень узких пределах, значит они тоже не подходят. Пример диммирования обычных светодиодных лампочек посмотрите на видео.

Диммируемые светодиодные лампы на 220 Вольт

Регулировка яркости светодиодных ламп на 220В затруднена, потому что там установлена схема стабилизации тока на специализированном драйвере. Его задача стабилизировать выходной ток, для обеспечения равномерного и долгого свечения светодиодов, не зависимо от значений напряжения питающей сети.

Обычные светодиодные лампы не очень сильно поддаются диммированию. Чтобы выбрать правильную Led лампу для диммера – нужно внимательно изучить описание и обозначения, указанные на коробке и корпусе лампочки.

Светодиодные лампы с диммированием можно распознать по надписи: «для диммера», «регулируемая» или что-то подобное, возможно будет просто нарисовано условное изображение диммера, как на примерах ниже.

Можно ли регулировать яркость светодиодных ламп, работающих от постоянного тока?

На фото led диммер для 12В светодиодной ленты. Давайте разбираться как работает такой диммер со светодиодными лампами.

Для цепей постоянного тока принцип работы регулятора отличается. Здесь в качестве дозирующего элемента используется биполярный или полевой транзистор, а в качестве дозатора – генератор импульсов с изменяемым коэффициентом заполнения.

Способ этого управления называется широтно-импульсная модуляция (ШИМ). Чтобы понять, как это работает нужно ознакомиться с графиками.

Vcc – напряжение на входе диммера постоянного тока, Vсреднее – напряжение на выходе. Вы можете видеть, как изменяется среднее напряжение. При увеличении длительности импульса и сокращении длины паузы (повышаем коэффициент заполнения) увеличивается выходное напряжение.

Выше приведена принципиальная электрическая схема «ШИМ-регулятора яркости led ламп на NE555». Он может выступать в роли устройства для диммирования светодиодов. Работает следующим образом:

NE555 – это таймер, подключен здесь в режиме генератора импульсов, частота и длительность которых задаётся RC цепью состоящей из R2, потенциометра R1 и конденсатора C5, как и в предыдущей схеме потенциометр регулирует скорость заряда конденсатора, в соответствии со скоростью заряда формируется ширина импульса.

Изначально схема выдает симметричные импульсы, то есть длина паузы равна длине импульса. Но благодаря наличию потенциометра и цепочки из двух диодов VD1 и VD2, происходит заряд и перезаряд ёмкости через разные сопротивления потенциометра, вернее через разные пары его контактов.

Поэтому формируются ШИМ регулируемые импульсы с постоянной частотой, но изменяемым коэффициентом заполнения.

Если вы будете использовать его в автомобиле или для диммирования светодиодной ленты, можно исключить дополнительный источник питания 9 вольт, на базе 7809 линейного стабилизатора и подавать питание в первую точку после него на схеме.

А вот фотографии самодельного диммера для светодиодов, если нужно – вы можете срисовать расположение дорожек и повторить его. Или собрать на макетной плате.

Видео того как работает диммирование светодиодных светильников с помощью этой схемы, на примере ленты бокового свечения расположено ниже.

С помощью этой схемы возможно диммирование светодиодных цепей на 12В и любой другой нагрузки постоянного тока. Например, регулировать скорость оборотов кулера для ПК, коллекторных двигателей, нагревателей, в общем всего, что вы придумаете. В одной из статей мы уже рассказывали про .

Какой диммер нужен для светодиодных лампочек?

Чтобы подобрать диммер к светодиодным лампам и обеспечить их совместимость, нужно сначала определится, какие лампы вы будете использовать. Если вы планируете покупать 220В LED лампочки – для этого подойдут фазоимпульсные приборы, которые были рассмотрены в начале статьи. Берите модели с отсечкой по заднему фронту.

Для низковольтных ламп постоянного тока (например 12В, которые используются в точечных светильниках, настольном освещении или лампах для автомобиля) – подойдет любой ШИМ регулятор или диммер для светодиодных лент. Все они работают по принципу широтно-импульсной модуляции, линейное регулирование уже далеко в прошлом.

Также лучше покупать специальные светодиодные лампы под диммер. Хоть и стоят они дороже, но проблем с их регулировкой не будет. Вы создадите нужное световое решение, только если правильно подберете диммер и светодиодные лампы к нему.

Делитесь в комментариях своим опытом регулировки яркости светодиодов и светодиодных светильников!

На сегодня светодиодная технология является господствующей в области устройств освещения. Уже обычными стали светодиодные фонари, светофоры, устройства освещения автомобилей, кроме того, наблюдается тенденция замены люминесцентных и ламп накаливания на светодиодные в жилых, коммерческих и производственных помещениях. Объем электроэнергии, который будет сэкономлен при переходе к светодиодному освещению, просто ошеломляет. В одном только Китае власти подсчитали, что при переводе одной трети страны на светодиодное освещение ежегодно будет экономиться 100 млн кВт электрической энергии, а выброс углекислого газа в атмосферу уменьшится на 29 млн т. Однако в светодиодной технологии есть одна проблема, а именно - технология регулирования светового потока.

На лампах накаливания легко реализовать функцию уменьшения яркости, используя простой и дешевый регулятор освещенности, основанный на симисторе. Как результат - они применяются повсеместно. Чтобы светодиодные лампы стали действительно популярными и широко распространенными, необходимо внедрить в них эту функцию при использовании существующих контроллеров и инфраструктуры затемнения.

Яркость свечения ламп накаливания прекрасно поддается регулированию. По иронии судьбы этому способствует крайне низкая их эффективность и, как следствие, высокий ток, который позволяет диммеру (устройству для регулировки уровня освещения, или, иными словами, для затемнения) хорошо работать. Тепловая инерция нити накаливания также позволяет замаскировать любую неустойчивость или колебания, создаваемые диммером. Попытка регулировать яркость светодиодного светильника этим способом создает ряд проблем, таких как мерцание и другие нежелательные эффекты. Чтобы пояснить, почему это происходит, рассмотрим, как работают симисторные дим-меры и как они взаимодействуют со светодиодными светильниками.

На рис. 1 изображен типичный симистор-ный диммер и его вольт-амперная характеристика.

Рис. 1. Простой симисторный диммер

Потенциометр R2 регулирует фазовый угол симистора, который открывается на каждой волне переменного напряжения, когда V C2 превышает напряжение переключения симистора. Когда ток симистора падает ниже его тока удержания (I H), симистор закрывается и ждет зарядки конденсатора С2 в течение следующей половины цикла для включения снова. Напряжение, прилагаемое к нити накаливания лампы, является функцией от фазового угла затемнения, который может варьироваться в диапазоне практически 0-180°.

Светодиодная лампа, призванная заменить лампу накаливания, как правило, содержит матрицу светодиодов, расположенных так, чтобы обеспечить максимальную светоотдачу. Светодиоды включены в цепь последовательно. Яркость каждого их них является функцией от тока, текущего через него. Кроме того, прямое падение напряжения на светодиоде составляет примерно 3,4 В (может изменяться в интервале 2,8-4,2 В). Цепочка светодиодов должна питаться от источника постоянного тока со строгим контролем выходных параметров для обеспечения соответствия между соседними лампами.

Чтобы светодиодная лампа была затемняемой, ее источник питания должен преобразовывать изменение фазового угла диммера в изменение постоянного тока питания светодиодной лампы. Трудности достижения этого эффекта в сочетании с правильной работой диммера могут привести к существенному снижению производительности. Могут появиться такие проблемы, как: большое время запуска, мерцание, неравномерное освещение, мигание (при установке минимального уровня освещения). Есть также проблемы с повторяемостью параметров (от изделия к изделию) и нежелательные аудиошумы, идущие от лампы. Эти нежелательные эффекты, как правило, вызваны сочетанием ложных открытий и преждевременных закрытий сими-сторов, а также недостаточным контролем тока светодиодов. Первопричиной ложного открытия симистора является так называемый токовый «звон» при открытии симистора. Рис. 2 наглядно иллюстрирует эту ситуацию.

Рис. 2. Ток и напряжение на входе источника питания светодиодного осветителя

В тот момент, когда симистор открывается, напряжение практически мгновенно прикладывается к входному LC-фильтру источника питания. Напряжение, приложенное к индуктивности, вызывает «звон». Если при этом ток тиристора упадет ниже тока удержания симистора, последний закрывается. Цепь диммера перезаряжается и вновь запускает симистор. Эти многократные перезапуски симистора могут вызвать нежелательные аудиошумы и мерцание светодиодной лампы. Простые ЭМИ-фильтры могут минимизировать этот нежелательный «звон». Для уверенной работы функции затемнения необходимо, чтобы входные дроссели и конденсаторы были как можно меньше.

Наиболее «звенящим» считается фазовый угол 90° (когда напряжение на пике синусоидальной волны прикладывается ко входу источника питания светодиодного светильника и высокое напряжение сети обуславливает минимальный питающий ток). Если необходимо осуществить глубокое затемнение (т. е. фазовый угол приближается к 180°) при низком питающем напряжении, может произойти преждевременное отключение светодиодной лампы. Чтобы этого не происходило, симистор должен открываться каждый цикл и оставаться открытым практически до того момента, когда переменное напряжение падает до нуля. Для обеспечения этого необходим ток удержания 8-40 мА. Для ламп накаливания поддержать этот ток не составляет никакого труда, однако при использовании светодиод ных ламп, потребляющих менее 10% энергии эквивалентной лампы накаливания, ток может легко опуститься ниже уровня тока удержания, что заставит симистор преждевременно выключиться. Это объясняет мерцание и/или ограничение диапазона затемнения.

Ряд других проблем, с которыми может столкнуться разработчик при проектировании светодиодного осветителя, составляют: коэффициент мощности (по стандарту Energy Star он должен быть не менее 0,9 для коммерческих и промышленных применений), строгие требования по энергетической эффективности, строгие допуски по нестабильности выходного напряжения и ЭМИ, безопасность при КЗ и разрыве цепи светодиодов.

Последние разработки компании Power Integrations показывают, как можно обеспечить питание светодиодного осветителя и одновременно совместимость с существующими симисторными диммерами. На рис. 3 приведена схема источника питания 14 Вт для светодиодного светильника с возможностью внешнего затемнения, разработанного этой фирмой.

Рис. 3. Схема изолированного источника питания 14 Вт для светодиодного светильника, совместимого с существующими симисторными диммерами, с высоким коэффициентом мощности и универсальным диапазоном входного напряжения

Основой источника является микросхема LNK406EG(U1) семейства LinkSwitch-PH. Представители данной линейки микросхем сочетают силовой MOSFET-ключ на 725 В и ШИМ-контроллер, работающий в режиме без разрыва тока основного дросселя. Контроллер выполняет функцию корректора коэффициента мощности (ККМ) и обеспечивает постоянный выходной ток. Технология контроля выходных параметров по первичной стороне, используемая в микросхемах LinkSwitch-PH, обеспечивает точный контроль выходного тока, избавляет от использования оптопары и части вторичной цепи, обычно применяемых в обратноходовых изолированных преобразователях, притом, что функция, отвечающая за ККМ, избавляет от использования входного накопительного электролитического конденсатора.

Микросхемы семейства LinkSwitch-PH могут быть настроены для работы как в режиме с за темнением, так и в режиме без затемнения. Для применения в связке с симисторным диммером используется резистор R4 на выводе REFERENCE и связка резисторов R2+R3 4 МОм на выводе VOLTAGE MONITOR для обеспечения линейного соотношения между входным напряжением и выходным током и максимального расширения диапазона затемнения.

Режим работы без разрыва тока основного дросселя обладает двумя ключевыми достоинствами: сниженным уровнем потерь на проводимость (следовательно, выше КПД) и меньшим уровнем ЭМИ (следовательно, для соответствия стандарту по ЭМИ требуется фильтр меньших размеров). Один X-конденсатор может быть исключен и использован дроссель меньшего типоразмера (либо также исключен). Встроенная в семейство микросхем LinkSwitch-PH функция джиттера основной частоты переключения MOSFET-ключа еще более снижает необходимость в фильтрующих компонентах. Меньший входной ЭМИ-фильтр представляет собой меньшее реактивное сопротивление для диммера, что, соответственно, уменьшает уровень «звона». Стабильность еще больше увеличена благодаря тому, что питание микросхем LinkSwitch-PH осуществляется от собственного внутреннего источника опорного напряжения. Добавление демпфера для работы с диммерами и цепи деления напряжения обеспечивает надежную работу без эффекта мерцания в максимально широком диапазоне затемнения.

Вышеописанный источник питания для светодиодного светильника полностью совместим с существующими симисторными диммерами в очень широком диапазоне затемнения (1000-1, 500-0,5 мА), обладает КПД >85% и коэффициентом мощности >0,9. Он наглядно показывает, что проблемы несовместимости светодиодных светильников и симисторных диммеров могут быть преодолены и, как результат, может быть построен простой драйвер для недорогой и надежной светодиодной лампы с функцией затемнения.

Освещение дома является неотъемлемой частью комфортного пребывания в нем. Для большего удобства в эксплуатации современные источники света, особенно светодиодные лампы, оснащают специальным прибором – диммером.

Светодиодная лампочка

Такие приборы появились практически сразу же после изобретения электрических ламп накаливания. О том, что собой представляет данный прибор и зачем его устанавливать в светодиодные лампы, расскажет наша статья.

Предназначение диммера

Современный диммер для лампочек светодиодного типа

Диммер для светодиодных ламп, как и для остальных типов источников света, представляет собой специальное устройство, предназначенное для изменения яркости свечения. Работает такой прибор через ограничение тока и, как следствие, мощности.
В самом начале такие приспособления являлись переменным сопротивлением. Но в такой ситуации значительное количество мощности рассеивалось в пространстве в виде тепла. Через некоторое время для изменения яркости работы светильников используют автотрансформаторы. Они обладали значительными габаритами, что вносило дискомфорт в их эксплуатацию.

На сегодняшний день современный диммер представляет собой электронное сложное устройство, которое способно не только регулировать уровень яркости ламп, но и на другие функции. К примеру, используя такие устройства можно выключать освещение по таймеры, а также осуществлять плавный запуск ламп. Модели, которые оснащены пультом дистанционного управления, могут регулироваться дистанционно.

Обратите внимание! Диммеры для светодиодных ламп, сегодня являются наиболее популярными моделями для частных домов и квартир.

Диммеры, как регуляторы уровня освещённости могут применяться для различных типов осветительных приборов.

Особенности приборов, рассчитанных для светодиодных ламп

Бывают ситуации, когда существующий световой поток, исходящий от светодиодных ламп не удовлетворяет вас по степени своей яркости. Чтобы иметь возможность регулировать этот параметр необходимо купить и установить диммер для данного типа источников света.

Обратите внимание! Особенно актуальным данное устройство будет при наличии периодической необходимости изменения уровня освещенности в помещении.

Светодиодное освещение в квартире

Для того, чтобы диммер работал совместно со светодиодными лампами, в конструкции светильника должен находиться дроссель. Такого рода устройства предназначены для меньшей мощности, если сравнивать данный параметр с обычными лампочками.

Обратите внимание! По мощности светодиодные лампы примерно в 10 раз меньше, чем обычные лампочки. Поэтому для работы с ними нужны диммеры с меньшей мощностью.

Еще одной особенностью таких приборов является то, что для регулировки их работе нет нужды понижать или повышать силу тока. В данной ситуации яркость свечения светодиодных ламп можно регулировать через изменение импульсов тока в сети. При достижении частоты пульсации в 300 кГц в работе лампе появиться эффект мерцания. Такой эффект для человеческого глаза будет незаметным.

Конструкция и принцип работы диммеров

Все устройства, с помощью которых можно осуществлять регулирование уровень освещенности, имеют схожее строение. Внешне они представляют собой выключатель, который оснащён вращающимся колесиком. Современные модели могут быть оснащены кнопками или сенсорной панелью.

Диммер сенсорного типа управления

Каждое устройство содержит в своей конструкции два подключения к цепи. Подключить такой прибор можно точно так же, как и обычный выключатель. Нужно только правильно соединить провода с клеммами. Использовать его можно точно также, только перечень возможностей будет в разы шире.
Работают такие устройства на следующем принципе: яркость свечения ламп может меняться за счет изменения импульсов тока в сети. При этом меняется только ширина импульса, а не его мощность. Таким образом диммер функционирует по принципу отсекания амплитуды напряжения.
Совершая поворот колесика по часовой стрелке или при нажатии клавиши/сенсора, освещение в помещении будет становиться ярче или тускнеть.

Совместимость светодиодных лампочек с диммерами

Светодиодная осветительная продукция на сегодняшний день представленная разнообразными изделиями:

отдельные светодиоды;
светодиодные ленты;
светодиодные лампы.

Разнообразие светодиодной продукции

Светодиодная лампа представляет собой отдельное устройство, которое является стандартизированным специально для подключения в уже существующую электрическую сеть.
Светодиодные лампы обладают следующими характеристиками:

стандартный цоколь: тип G, типа E – резьбовой (E14 и E27), тип MR;
работать может от стандартной электрической сети 50 Гц, 220 В без использования специальных и дополнительных приспособлений;

Обратите внимание! Если лампочка должна работать при напряжении в 12 вольт, то это должно быть оговорено в плане использования дополнительных приборов.

световой поток, схожий с аналогичными значениями для стандартных лампочек.

Строение светодиодной лампы

Светодиодная лампочка в своем составе имеет следующие компоненты:

рассеиватель;
светодиоды, которые смонтированы на специальной плате;
драйвера, благодаря которым обеспечивается необходимый режим работы источника света;

Обратите внимание! Драйвер является устройством, обеспечивающим питание светодиодных компонентов в лампочке. Он стабилизирует ток, текущий через диоды. При этом его можно использовать для диммирования.

системы, через которые происходит охлаждение изделия в ходе его работы;
стандартный цоколь;
вентиляционные отверстия.

Чтобы осуществлять регулирование уровня яркости в обычной системе освещения, многие ведущие производители выпускают специальные светодиодные лампочки. На упаковке такой продукции всегда имеется надпись — «регулировка яркости» или «диммируемая».

Упаковка лампочки, работу которой можно регулировать

Такие источники света работают по обычной схеме, но их драйвер способен реагировать на поведение стандартного диммера. Когда осуществляется поворот ручки, драйвер начинает генерировать импульсы тока, обладающие большим или меньшим коэффициентом заполнения. Таким образом можно настроить яркость света на 10 %. Именно с такой яркостью будет загораться лампочка при включении диммера.
Данная продукция стоит немного дороже, чем обычная. Но зато она обладает дополнительными возможностями, которые будут не лишними в качественной системе подсветки.

Ассортимент регулирующих устройств

Диммеры сегодня на рынке осветительной продукции представлены достаточно широко. Все их разнообразие можно поделить на следующие группы:

модульные. Они размещаются на DIN-рейках в распределительных щитках. Используются очень широко. Такие устройства можно использовать для регулировки яркости освещения, создания световых эффектов, а также как часть системы «Умный дом». Механизм управления здесь осуществляется через выносные регуляторы и кнопки. Регулятор размещается в монтажной коробке. Его можно установить вместо выключателя. Управление такого прибора осуществляется с помощью выключателя или кнопкам;

Модульный диммер

моноблочные устройства. Они также могут монтироваться в монтажную коробку. Является самым распространённым видом приборов подобного рода. Такой диммер ставится и подключается точно так же, как и простой выключатель – в разрыв фазного провода;

Моноблочный регулятор

выносные блоки. Применяются для подключения точечных светильников, оснащенных светодиодными лампочками. Управляются они дистанционными радио- или инфракрасными пультами, а также выносными панелями и обычными диммерами.

Выносной блок

Также регуляторы яркости освещения, по способу управления, имеют следующую классификацию:

поворотные. В данной ситуации используется поворотная ручка, которая крутится по и против часовой стрелки;
поворотно-нажимные. Для включения прибора необходимо нажать на ручку, а сам процесс регулирования осуществляется стандартным поворотом ручки;

Обратите внимание! С помощью поворотно-нажимных диммеров можно отключить нагрузку с помощью размещения регулятора в определенном положении.

кнопочные (клавишные). На передней панели имеются клавиши, с помощью которых осуществляется уменьшение или увеличение яркости;
сенсорные. Это наиболее современные модели. Управление здесь осуществляется с помощью прикосновения к сенсорной панели.

В доме можно использовать любые типы регуляторов уровня освещенности.

Совместимость регуляторов со светодиодными лампами

Со светодиодными лампочками могут работать далеко не все диммеры. Здесь можно использовать следующие варианты:

стандартные устройства для регулирования светодиодных лампочек;
специальные ШИМ-диммер.

Обратите внимание! Некоторые схемы диммеров могут работать некорректно с драйверами определённых производителей.

Поэтому сегодня ведущие производители лампочек (например, Osram и Philips) работают в связке со следящими изготовителями регуляторов: Legrand, ABB, SchneiderElectric. Для оценки такой совместимости существуют специальные таблицы.

Таблицы совместимости диммеров и драйверов (пример)

Помните, что при подборе регулятора необходимо обязательно учитывать мощность имеющегося источника света.

Актуальность использования регуляторов

На вопрос о целесообразности использования диммеров для регулирования уровня освещенности светодиодных ламп достаточно сложно ответить. Ведь любой регулятор будет стоит деньги, к тому же его еще нужно правильно подобрать и установить. Поэтому многие в данной ситуации задаются вопросом «а нужны ли вообще диммеры?». Для ответа на этот вопрос стоит рассмотреть преимущества таких регуляторов. К ним можно отнести следующие моменты:

реализация гибкой и легко управляемой системы освещения;
уменьшение затрат электроэнергии;
отсутствие высокого выделения тепла;
установка регуляторов, работающих от пульта дистанционного управления в разы повысить комфорт использования системы подсветки;

Диммер для ламп светодиодного типа с пультом

возможность изменения цвета свечения и создание различных световых эффектов.

В то же время единственным недостатком такой системы освещения являются дополнительные расходы на покупку и установку оборудования.
