Коаксиальный дымоход требования к установке. Коаксиальные дымоходы — это надежно

Всем понятно, что при отводе на улицу дыма помещение покидает и обычный воздух. Из этого следует, что эти потери требуют пополнения. Возмещение можно производить и с улицы, воздух будет свежим, но холодным.

Есть системы, которые решают этот вопрос. Существует множество котлов, которые оборудованы принудительной тягой и вмонтированным вентилятором и у которых отвод выработанных газов происходит через коаксиальный дымоход.

Используемый для газовых котлов коаксиальный дымоход имеет достаточно простое устройство. В нем есть две трубы, имеющие разный диаметр: в одну проходит нормальный воздух снаружи, другая служит для отвода отработанных газов. Вся система герметично закрыта, и воздух из помещения не участвует в работе этой системы, а поскольку коаксиальные дымоходы собирают так, чтобы они имели уклон наружу, то в них не скапливается конденсат.

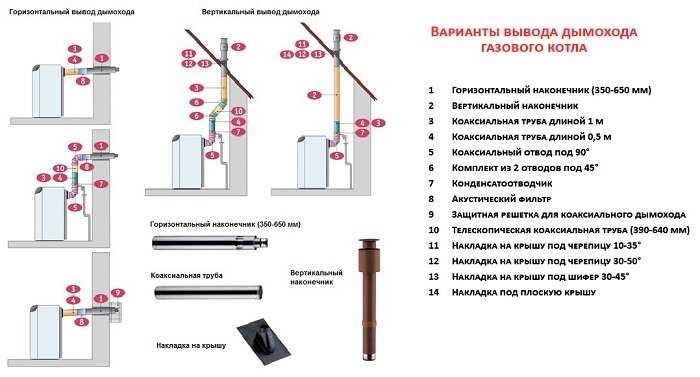

Таких дымоходов существует два вида:

вертикальный дымоход;
горизонтальный дымоход.

Можно сделать коаксиальный дымоход своими руками, для этого следует выполнить несколько правил и запастись терпением.

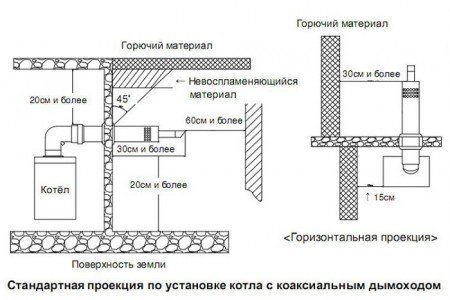

Нормативы монтажа

Монтаж дымоходов производится согласно следующим требованиям:

Системы газоснабжения агрегатов тепловых, которые применяют природный газ в качестве топлива, требуется проектировать в соответствии с нормативными документами, требования к этим установкам сформулированы в СНиП 2.04.08–87 и «Правил безопасности в газовом хозяйстве».
Давление природного газа при подаче должно быть равным до 0,003 МПа (0,03 кгс/см²)
Ввод газопровода осуществляется непосредственно в помещение, где находятся тепловые агрегаты.
Отведение дымоходных газов регламентируется согласно предписаниям СНиП 2.04.05–91.
Допускается удаление дымовых газов от теплогенераторов, которые оборудованы вмонтированной установкой принудительного удаления газов, через наружную стену здания.

Достоинства

увеличение КПД системы отопления;
уменьшаются расходы на отопление;
доступные цены;
экономичный;
изготавливаются, как правило, из стали с большой устойчивостью к разрушениям;
высокая огнестойкость;
имеющийся уклон трубы обеспечивает слив для образовавшегося конденсата. Важно, чтобы уклон был оптимальным, иначе накапливающийся конденсат будет способствовать разрушению трубы;
небольшой вес, в результате чего не требуется дополнительного крепления.

Перед началом работ

Прежде чем начать монтаж коаксиального дымохода своими руками, необходимо изучить требования и выполнить следующие операции:

Подберите нужное сечение дымохода . Это можно определить по паспорту, который идет в комплекте с дымоходом.
Если инструкция производителя не указывает длину дымохода, то ориентироваться нужно на стандартные требования: длина должна быть не меньше 5-ти метров.
Длина горизонтальных участков должна быть не больше 1-го метра.
Сделайте чертеж того, что хотите монтировать. и определите нужное количество крепежа и хомутов для стыков.
Если собирается вертикальный коаксиальный дымоход, высота дымохода должна быть выше конька крыши.
При выводе трубы через стену, минимальное расстояние от двери и окна должно составлять 0,5 метра, расстояние от поверхности земли – минимум 2 метра. Кроме того, обязательно выполняется уклон трубы для слива конденсата, минимальный уклон – 3 градуса.

Внимание: длину труб рассчитывайте, чтобы стыки не попадали в сечение стены.

Собираем дымоход

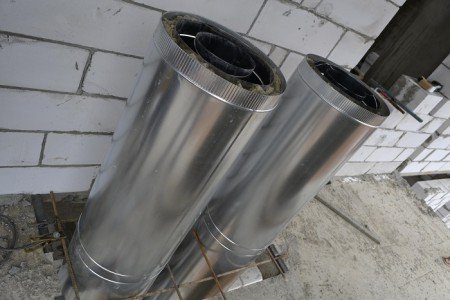

Одностенные дымоходы, а также дымоходы с термоизоляцией собирают по системе «Труба в трубу ». В местах соединений отсутствуют хомуты.
Части дымохода собираются в зависимости от движения конденсата, создается уклон так, чтобы конденсат и вредные выбросы собрались внутри, а не выходили наружу дымохода.
Если дымоход монтируется с тройниками, в этом случае до тройника все элементы собираются по дыму , а выше тройника - по конденсату.
При ведении работ в кирпичной стенке между трубой и кладкой кирпича должен оставаться зазор, расстояние между поверхностями – не менее 4-х сантиметров.
Соединения стыка наружного кожуха и термоизоляции между собой крепятся заклепками и саморезами. Это придаст требуемую жесткость.

Допускаемые ошибки

Неправильно рассчитанные и собранные коаксиальные дымоходы приводят к заполнению отапливаемого помещения угарным газом.
Не устанавливается теплоизоляция между стеной и кровлей.
Дымоход не достаточно жестко прикреплен к фасаду здания.
При неправильном монтаже дым выходит не туда, куда предусмотрено. Происходит утечка.

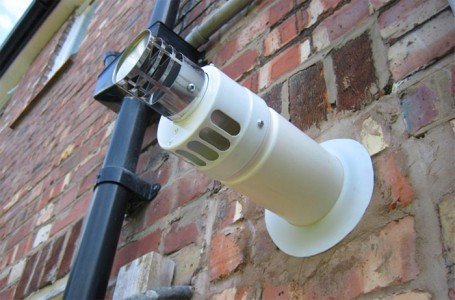

Наружный коаксиальный дымоход

Плюсы:

Грамотная установка коаксиального дымохода дает экономию внутреннего размера помещения.
Нет необходимости разрушать целостность крыши.
Наружный монтаж всегда легче и проще сделать своими руками, отсутствует ограниченность пространства.

Минусы:

Дороже обходится утепление дымохода .
Не всегда подойдет к дизайну строения.
В своей установке имеет горизонтальный участок.

Как установить наружный коаксиальный дымоход?

Рассмотрим правила установки коаксиального дымохода.
Если здание построено и в нем нет отопления, уже может производиться установка коаксиального дымохода (наружного).

Внимание: если монтируется вертикальный коаксиальный дымоход, то сквозь крышу должна пройти целостная труба, без стыков.

Внутренний дымоход

Плюсы:

Простая установка в готовом здании.
Отсутствует дополнительный фундамент.
Вертикальная направленность дымохода.
Прекрасная тяга.
Удобно и просто обслуживать.

Минусы:

Забирает площадь помещения.
Неудобное прохождение сквозь этажи.
Требуется выполнения дополнительных мер по пожаробезопасности.

Правила установки внутреннего коаксиального дымохода

Перед началом работы

Проверьте, чтобы расстояние от дымохода до воспламеняющихся предметов, которые могут стать причиной пожара, было безопасным.
Проверьте, вся ли защитная пленка удалена с элементов сборки.
Проверьте работу заслонки, которая регулирует тягу дымохода (см. Шибер для дымохода).

Можно сделать коаксиальный дымоход своими руками, но вначале следует задуматься о безопасности работы конструкции и внимательно изучить требования СНиП. Есть возможность посмотреть монтаж коаксиального дымохода на видео, но лучше иметь пособие по установке под рукой на месте работы.

Предисловие

Простой и надежный коаксиальный дымоход для газового котла является наилучшим вариантом системы, удаляющей продукты горения из топки бытового нагревательного прибора. Ведь такой дымоход не только отводит продукты горения газа, но и питает топку кислородом, черпаемым с улицы, сохраняя тем самым качества воздуха в доме. Кроме того, конструкция коаксиального дымохода ориентирована на установку своими руками, что позволяет сохранить еще и деньги домовладельца.

Проще говоря дымоход вставляют в трубу приточного клапана. В итоге воздух засасывается в камеру горения сквозь зазор между трубами, а угарный газ, водяной пар и прочие составляющие выхлопа котла отводятся по внутреннему каналу.

Подобным образом устроен и горизонтальный и вертикальный коаксиальный дымоход. Ведь ориентация центральной оси приточного и вентиляционного воздуховода не влияет на конструкционные особенности подобных дымоходов.

Сквозь коаксиальный воздуховод происходит и вентиляция камеры горения газа или жидкого топлива, и приток воздуха к горелке. При этом вентиляционный канал обустраивается внутри приточного воздуховода.

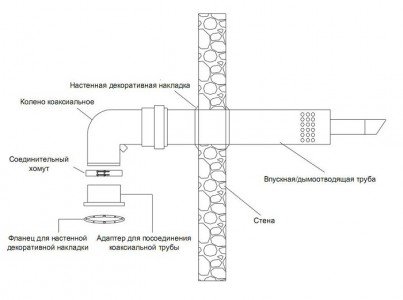

Комплект поставки коаксиального дымохода

Как правило, коаксиальные системы отвода продуктов горения входят в комплект поставки газовых котлов, а равно и нагревательных приборов, работающих на жидком топливе. Но если потребителя не удовлетворяет штатная система, то он может приобрести комплект коаксиального дымохода от стороннего производителя. Однако в состав такого комплекта в обязательном порядке должны входить следующие составляющие:

Колено – фитинг для соединения воздуховода и котла.
Коаксиальный воздуховод – канал для подкачки воздуха в топку, внутри которого находится изолированный трубопровод, отводящий продукты горения.
Адаптер дымохода – фитинг для обустройства точки прохода коаксиального воздуховода сквозь стену.
Хомуты и фланцы – фитинги для соединения составных частей дымохода.
Накладки – шайбы для декорирования точки прохода дымохода сквозь стену.

При этом большинство производителей газовых котлов категорически не рекомендуют использовать для отвода продуктов горения самодельные коаксиальные системы. Ведь создать действительно работоспособный коаксиальный дымоход своими руками практически не возможно – такой продукт просто не может обеспечить равномерный приток воздуха в камеру горения. Кроме того, «самоделка» повышает риск отравления угарным газом практически на порядок.

Разновидности коаксиальных дымоходов

Несмотря на общую конструкционную схему и комплектацию сортамент коаксиальных дымоходов все же можно разделить на три группы, используя в качестве основы для классификации конструкционные материалы, из которых изготавливают воздуховоды и фитинги.

Подобная схема позволяет выделить из общего ряда следующие разновидности дымоходов:

Комплекты из оцинкованной стали – это самый дешевый вариант коаксиального дымохода. Однако срок службы такого изделия всего 5-6 лет. После чего конструкция теряет свою презентабельность (ржавеет), а затем и вовсе разрушается.
Комплект из нержавеющей стали – этот материал гарантирует и длительный период эксплуатации, и сохранение первоначального экстерьера. При этом «нержавеющие» дымоходы стоят не очень дорого. Но в случае коллективного или промышленного использования системы монтаж коаксиального дымохода из «нержавейки» не рекомендован – этот материал не выдержит высокой концентрации химически активных компонентов «выхлопа» нагревательного прибора.

Комплекты из кислотостойкой высоколегированной стали – этот материал выдержит самую высокую концентрацию химически активных продуктов сгорания. Однако такие дымоходы стоят недешево.

В итоге «оцинкованные» дымоходы подойдут только сторонникам бюджетных решений, «нержавеющие» комплекты устроят только владельцев бытовых котлов, а промышленные и коммунальные системы обогрева придется комплектовать исключительно высоколегированными, кислотостойкими воздуховодами и фитингами.

Если вы приобрели «штатный» коаксиальный дымоход – требования к установке подобной системы, а равно и схему монтажа такой конструкции, можно обнаружить в документации к нагревательному прибору. В «паспорте» котла или водогрейной колонки будет изложен порядок монтажа и указаны установочные размеры – расстояние до котла, диаметр прохода сквозь стену и прочее.

Покупатель «постороннего» дымохода таких подсказок не получит. Однако универсальность конструкции и стандартная схема комплектации позволяет сформулировать общие для всех коаксиальных дымоходов правила установки. В итоге схема установки «штатной» или «посторонней» системы «вентиляции» топки котла выглядит следующим образом:

Перед тем как установить коаксиальный дымоход закрепите на опорной поверхности сам отопительный прибор. Причем настенные котлы следует закреплять на расстоянии 50-60 сантиметров от потолка. Расстояние от котла до стены, соседствующей с опорной поверхностью, не может быть меньше 15 сантиметров. Напольные нагревательные приборы устанавливают на подиум, приподнимая над полом, поскольку вертикальный участок коаксиального воздуховода не может быть длиннее 300 сантиметров.

Далее необходимо пробить в стене отверстие для выхода дымохода за пределы дома. Идеальный вариант месторасположения отверстия – над котлом, прямо в опорной стене. Впрочем, отверстие можно пробить и в соседней стене, ближайшей к опорной поверхности. При этом расстояние от края отверстия до нулевой точки (до земли) не может быть меньше 200 сантиметров. Диаметр отверстия должен быть на 2-3 сантиметра больше внешнего диаметра коаксиального воздуховода. В финале этого этапа с внешней стороны стены крепится адаптер, фиксирующий горизонтальный участок дымохода.
Далее нужно ввести в отверстие горизонтальный участок дымохода. Можно со стороны улицы. Причем расстояние от торца внешнего участка дымохода до стены не должно превышать 60 сантиметров. В финале этапа изнутри и снаружи на дымоход надевают декоративные шайбы.

Следующий шаг – монтаж колена, которое устанавливают на дымоходный штуцер котла. Если нагревательный прибор установлен на пол или немного ниже пробитого в стене отверстия, то на дымоходный штуцер придется установить вертикальный воздуховод и только затем отвод-колено, ось которого должна совпадать с центром отверстия. При этом было бы неплохо немного приподнять колено над осью отверстия, обеспечив уклон горизонтального участка для стекания конденсата из воздуховода на улицу. В итоге минимальное расстояние от горизонтального участка дымохода до корпуса котла не может быть меньше 25 сантиметров.

В финале необходимо зафиксировать вертикальный воздуховод или колено на дымоходном штуцере котла с помощью хомута. Далее мы фиксируем горизонтальный участок дымохода тем же хомутом и, уплотнив точку прохода воздуховода сквозь стену минеральной ватой или другим негорючим теплоизолятором, крепим к адаптеру декоративные накладки-шайбы.

Как видите: схема монтажа не отличается особой сложностью. Причем эту операцию можно начать с обустройства точки прохода дымохода сквозь стену, отложив монтаж котла напоследок. В этом случае вам не придется покупать дополнительные коаксиальные воздуховоды – горловину котла просто установят прямо под коленом дымохода.

Обновлено:

2016-08-15

Не секрет, что одной из главных составляющих уюта в доме является тепло в нем. Коаксиальный дымоход послужит верным помощником для решения поставленной задачи в частных домах. Это устройство отведения дыма из котлов представляет эффективную замену устаревающим традиционным трубам.

Устройство коаксиального дымохода (далее КД) предполагает конструкцию из пары труб, расположенных по принципу матрешки. Контуры труб соединяются перемычками. Сама конструкция предназначена для работы с теплогенераторами закрытого типа. Примером такового служит газовая колонка. Внутренней трубой обеспечивается отведение продуктов сгорания, тогда как внешняя служит для подачи воздуха извне. Это позволяет забыть о постоянном проветривании помещения. Цена оправдывает средства, ведь котлы с КД, особенно от известной компании Baxi, гораздо эффективнее традиционных, и при этом их максимальная длина не превышает 2 м в длину. Чаще всего КД выводят на улицу через отверстие в стене. Гораздо реже встречается вертикальный коаксиальный дымоход, выходящий на крышу.

Кроме того, есть целый ряд проблем, которые успешно разрешает установка коаксиального дымохода:

компактность устройства позволяет экономить немало места;
внушительный выбор моделей КД для систем различной мощности, цена на которые может удивить не меньше, чем их качество;
экология и экономия: благодаря высокому КПД система не только обеспечивает полное сжигание топлива, но также сокращает тепловые потери (за счет нагревания поступающего по внешней трубе воздуха горячим дымом во внутренней);
значительно снижается риск возгорания поверхностей, соприкасающихся с коаксиальным дымоходом (за счет постоянного охлаждения внутренней трубы);
после установки коаксиального дымохода обеспечение дополнительной вентиляции помещения не потребуется, конструкция исключает возможность отравления жильцов угарным газом, будь то системы от компании Baxi либо от других производителей.

С чего начинается монтаж коаксиальных дымоходов?

Перед тем как установить коаксиальный дымоход, сначала нужно выбрать тип системы — вертикальный либо горизонтальный (в т. ч., под наклоном). Цена тут примерно одинакова, однако следует учесть, что последний вариант требует установки принудительной вентиляции с прибором. Кроме того, горизонтальный участок прибора не должен превышать 3 м в длину. Вертикальный КД рекомендован, если дым будет попадать в соседние близкорасположенные окна или на узкую улицу. Всегда руководствуйтесь схемой и инструкцией от производителя (Baxi, Очаг и пр.) для конкретной системы, где подробно расписаны правила установки.

Например, имеет значение соотношение размера котла с диаметром отводящей трубы, они должны быть равны во избежание перегрева канала. А чтобы продукты сгорания выходили беспрепятственно, трубы, тройники и колена крепятся специалистом. Своими руками операции по монтажу КД лучше не совершать, не имея опыта установки коаксиального дымохода. Монтировать вертикальный КД проще, главное запастись кронштейнами. Сами же коаксиальные трубы соединяются в систему при помощи особого переходного узла. На участке стыка используются хомуты, надежно закрепляющие элементы.

Вывод дымохода и завершающие работы

Цена успеха — точность монтажа. При выведении патрубка сбоку прибора отопления должен иметь место горизонтальный участок КД. Уровень патрубка при этом должен превышать уровень как котла, так и улицы на 1,5 м или более, чтобы КД не загрязнялся. Угол наклона выводной трубы устанавливается от 3 градусов. Так конденсат не будет попадать обратно в котел. От окна отверстие патрубка должно отстоять на 60 см или более, а от газовых труб — на половину диаметра КД. Для того чтобы обвести устройство вокруг препятствия, можно использовать до двух разнонаклонных колен. Стык между стеной и патрубком нужно изолировать негорючими материалами.

Если патрубок выводится на крышу вертикально, нужно учитывать требования пожаробезопасности. Используйте пожароустойчивую изоляцию, изолирующие патрубки и специальные защитные кожухи для дымоотводящего канала. Трубу и перекрытие должна разделять воздушная прослойка. Само выходное отверстие должно быть накрыто специальным фартуком, изолирующим место стыка.

Если работающий КД всегда прохладный, даже когда газовая колонка работает интенсивно, значит монтаж произведен правильно. Однако все имеет свою цену: в условиях холодного климата устройство может обледенеть. Как правило, случается такое при его горизонтальном расположении. В этом случае следует обратиться в офис компании Baxi либо другого производителя, поставляющего отопительную продукцию, чтобы приобрести специальную защиту.

Заключение

Чтобы ощутить желанный уют в доме, порой достаточно знать, что такое коаксиальный дымоход и как он устанавливается. Буквально через несколько дней, как по волшебству, жилище преобразится, а жизнь станет еще прекрасней. Монтаж коаксиального дымохода производится и своими руками, однако при наличии здравых сомнений в своих силах лучше нанять опытного специалиста.

Наступление зимы всегда ставит перед человеком вопрос необходимости правильной организации системы отопления.

Греться нужно всем, никто ведь не хочет жить в холодной квартире и мерзнуть. А эффективнее всего обогревают помещения газовые котлы. Они быстро нагреваются, неплохо удерживают температуру, да и стоимость эксплуатации такого оборудования наверняка будет каждому по плечу.

Не будем забывать и про функциональность котлов. Хороший агрегат способен не только обогревать само помещение, его мощности хватит и на нагрев воды для бытовых нужд. Но тут на первый план выходит другой вопрос – как выводить продукты горения от котла наружу здания и делать это максимально эффективно? Сейчас узнаете.

Cодержание статьи

Проблемы стандартных дымоходов

У газового котла есть масса преимуществ, по сравнению с теми же электрическими приборами. Но есть и недостатки. Недостатки в первую очередь касаются отвода продуктов горения из котла.

Как бы то ни было, но электричество после себя отходов не оставляет, а вот после работы газового котла образуется большое количество углекислого и угарного газа, удалять который своевременно просто необходимо.

Для устранения угарных отходов используют . Дымоходы бывают разными. Встречают обычные стальные трубы, керамические, кирпичные трубы и т.д. Их монтаж и особенности зависят от конкретной разновидности, типа дома, места вывода наружу и множества других вещей.

Однако есть у обычных дымоходов и свои недостатки. Они быстро забываются, тяга внутри котла уменьшается. При несвоевременной чистке проблема только усугубляется.

Дымоход может закупориться, полностью заблокировав работу газового котла. В итоге он либо не будет функционировать, либо будет выбрасывать продукты горения внутрь помещения, что тоже, конечно же, недопустимо.

Плюс обычный дымоход, хоть и штука эффективная, но имеет свои конструктивные недостатки. К примеру, выход дыма и подача воздуха идет через одну и ту же самую трубу. В большинстве случаев проблемы здесь нет, но бывают и исключения.

К примеру, если дымоход хоть немного забился, в таком случае поток заходящего воздуха сильно уменьшится, что сразу же скажется на тяге внутри газового котла, а это соответственно снизит его КПД. Придется жечь больше топлива для получения того же самого результата. Не самое приятное действие, не правда ли?

Описание изделия

Однако подобные ситуации можно обходить. Современная техника давно научилась создавать поистине эффективные конструкции, избавленные от проблем прошлого.

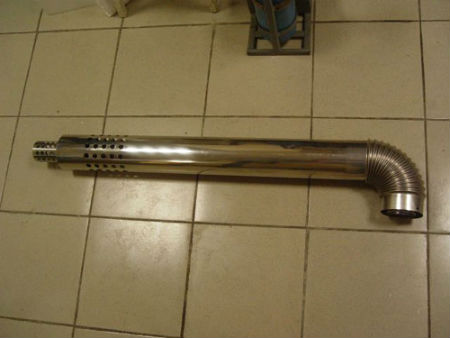

Коаксиальная труба как раз и является одной из таких конструкций. Коаксиальной называют трубу, которая состоит из двух основных частей. Двух оболочек, что функционируют в паре.

Внутренняя оболочка трубы имеет меньший диаметр. Стандартный ее размер равен примерно 60 мм. Труба диаметром 60 мм считается базовой, но встречаются и другие, более крупные образцы.

Трубы меньше 60 мм для коаксиальных дымоходов не подходят, их сечение получается слишком мелким, чтобы в достаточном количестве выводить наружу дым и продукты горения.

Также при взаимодействии с трубой меньше 60 мм в диаметре сильно возрастает шанс ее закупоривания осадками, хоть он у коаксиальных изделий существенно снижен, по сравнению с обычными дымоходами.

Вторая труба будет побольше. Ее диаметр равняется примерно 100 мм, при условии, что внутренняя имеет диаметр 60 мм. То есть соотношение размеров приходится на уровень 1 к 1.5.

Задача трубы диаметром 100 мм заключается в организации постоянного притока свежего воздуха к котлу. Также по ней отводится конденсат, который скапливается на внешних стенках внутренней трубы. Стоит понимать, что труба 100/60 мм – это только один из вариантов, а их есть великое множество.

Трубы крепятся друг к другу с помощью зажимов и различного рода поддержек. Благодаря своей конструкции они не соприкасаются друг с другом, что очень важно.

Собственно коаксиальным такое решение называют из-за двухосевого конструктивного механизма заложенного внутри.

Плюсы и минусы

Применение коаксиальных труб вместе с конструкцией газовых котлов дает удивительный результат. Плюсов у подобной конструкции хватает с излишком.

Перечислим основные:

повышение КПД отопительного оборудования;
безопасный и беспрерывный отвод угарных газов, снижение вероятности закупоривания трубы дымохода обратной тягой;
постоянный отвод конденсата и приток свежего воздуха по изолированной трубе диаметром 100 мм или больше;
снижение вероятности появления поломок;
простая и в то же время очень эффективная конструкция (установка проводится по заранее продуманной схеме).

Как видим, такое решение предоставляет массу положительных результатов. КПД газового котла повышается за счет сразу нескольких факторов. В первую очередь за счет постоянного и беспрерывного притока воздуха по внешней трубе диаметром 100 мм.

Конденсат накапливается тоже в ней, он не имеет доступа к внутренностям меньшей части дымохода 60 мм диаметром. Отсюда выплывает еще одно важное преимущество.

Очистка коаксиальных дымоходов существенно упрощается в плане приложения физических усилий, так как конденсат с окислениями внутри часто является причиной образования твердых осадков на его стенках.

При этом конденсат сам же и просыхает, за счет все той же обратной тяги. Причем происходит этот процесс быстро, без лишних издержек.

Соответственно продуманная конструкция положительно влияет на все аспекты отопительного оборудования.

Есть ли у коаксиальных конструкций недостатки? Конечно есть. Они есть у всей без исключения техники.

Основные минусы:

повышенная цена;
трубы строго типизированы и стандартизированы, разработчики подгоняют их под конкретные задачи, что усложняет процесс модификации;
сложнее выполнить самостоятельно;
установка подразумевает следование мерам безопасности и особенным требованиям, которые не всегда удается соблюсти.

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Монтаж под углом в 3 градуса необходим для безопасного и беспрерывного удаления конденсата из трубы. Если угол нарушить, конденсат станет поступать медленно, перестанет высыхать, а это уже чревато серьезными проблемами.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

Готовим все оборудование.
Планируем путь прокладывания труб.
Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
Устанавливаем первую часть трубы, закрепляем ее и фитингами.
Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
Герметизируем стыки труб.
Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.
