Антенна для телевизора своими руками: пошаговая инструкция. Самодельные антенны: уличные, домашние Какие виды самодельных антенн для тв

Содержание:

Насколько прочно вошло телевидение в нашу жизнь говорить не стоит, это и так общеизвестно. Но иногда может так случиться, что телевизионная антенна приходит в негодность. И хорошо, если магазин, где можно приобрести новую, в шаговой доступности. А что делать, если такое произошло на даче, или в деревне, где просто нереально поблизости найти подобную торговую точку.

Но ведь любимый фильм или передача не будут ждать, пока появится возможность добраться до места, где возможно приобретение нового устройства. Вот тогда и стоит задуматься о возможности сделать антенну для телевизора своими руками для возможности просмотра телепередач.

На самом деле такая работа не является слишком сложной или требующей каких либо определенных навыков и знаний (хотя небольшое их количество все-таки пригодится) - сделать ТВ антенну достаточно просто.

Вот сейчас и попробуем понять, что потребуется для изготовления телевизионной антенны, какие при этом пригодятся материалы и инструменты, и какого типа устройства возможно собрать в домашних условиях.

Виды антенн

Сделать антенну своими руками достаточно просто. Подобная самодельная антенна для телевизора будет вполне неплохо принимать телевизионный сигнал. Схема антенны может быть абсолютно любой - от наипростейшей, которая будет ловить 2–3 канала, до сложной HD или даже спутниковой антенны. А возможно это будет самодельная антенна для цифрового телевидения или дециметровая антенна. Но начать имеет смысл с более простого.

Конечно, есть вариант, при котором антенна для телевизора своими руками будет изготовлена с использованием лишь одножильного медного провода. При подобном, зачистив оба его конца, один требуется присоединить к центральной части гнезда телевизора, а второй прицепить на батарею. Но подобное приемное устройство не даст более одного-двух каналов, а потому заострять на ней внимание не стоит, хотя такая комнатная антенна своими руками тоже имеет право на существование.

Алюминиевые банки

Как сделать антенну для телевизора из подобного материала? Да очень просто. Этот простейший вариант позволяет просматривать несколько каналов в хорошем качестве, конечно, при условии правильной сборки и установки.

Подобный материал, наверняка найдется, практически в любом доме - это могут быть алюминиевые банки из-под пива или газированной воды. Конечно, в крайнем случае, можно использовать и консервные банки, но качество сигнала от этого очень снизится. Наилучшим вариантом, при помощи которого можно изготовить телевизионные антенны своими руками, будет алюминиевая тара объемом 1 литр, а минимальным - 0,5 литра.

Для изготовления понадобится наличие:

• Кабеля достаточной длины, чтобы ее хватило от телевизора до места расположения антенны;
• Двух (минимум) алюминиевых банок;
• Телевизионного штекера;
• Двух саморезов с пресс-шайбами;
• Изоленты;
• Деревянной вешалки для одежды. Вместо нее возможно использование деревянного бруса или дощечки, длиной не менее 25–30 см;
• Инструмента (отвертка, плоскогубцы, нож);
• Также, при наличии, пригодится паяльник.

Разобравшись с материалом и вспомогательными деталями, приступим к основному объяснению, как сделать телевизионную антенну. Для начала необходимо зачистить конец кабеля примерно на 15 см, скрутив проволоки экрана в одну жилу. Таким же образом освободить от оболочки и центральную жилу, которую при помощи саморезов нужно закрепить на верхних частях банок - экран на одной, а центральную на другой. Для более плотного контакта можно дополнительно пропаять соединения. Другой конец кабеля должен заканчиваться штекером.

Алюминиевые банки необходимо закрепить на деревянной основе (на брусе или вешалке), на расстоянии примерно в 74-76 мм. К тому же имеет смысл сделать так, чтобы они двигались, так как приближением и удалением их друг от друга можно подстроить антенну для более четкого приема сигнала. Установив подобное приспособление на телевизор, можно отрегулировать этот параметр. Важно, чтобы металлические части находились строго на одном уровне. В противном случае устройство будет работать некорректно.

Ну вот, изготовление простой антенны своими руками закончено. Теперь следует рассмотреть более сложные варианты.

Стальная проволока

Для изготовления этого устройства подойдет катанка - стальная проволока сечением 6 кв. мм. Также будет необходимо наличие:

• Усилителя (его можно демонтировать со старой ТВ-антенны). Можно сделать антенный усилитель своими руками, но для этого понадобятся дополнительные детали;
• Двух кусков катанки, длиной около 2 м;
• Куска фанеры, размером 20х20см;
• Электрической дрели;
• Маленьких болтиков;
• Молотка;
• Металлической трубы;
• Кабеля необходимой длины.

А теперь разберемся, как сделать самодельную антенну из столь простого материала, как сталь. Для начала нужно согнуть из катанки ромбы с длиной стороны в 45 см. Излишек можно отрубить. После этого, при помощи молотка необходимо немного расплющить проволоку с таким расчетом, чтобы можно было, засверлившись, закрепить получившиеся ромбы на фанерной основе при помощи болтов. К ним же присоединяется и усилитель. После этого останется только закрепить устройство на трубе и, подняв на необходимую высоту, настроить направление в место наилучшего сигнала.

Подобные приспособления, при нормальной работе усилителя, дают вполне приемлемое изображение и при этом достаточно обширный диапазон каналов. Главное - правильная настройка. Кстати, если полученная картинка не устраивает, можно подключить усилитель с отдельным питанием, но его придется, конечно, приобрести заранее.

Все получившиеся части устройства желательно покрыть краской, во избежание коррозии и окисления.

HDTV в домашних условиях

Подобный вариант подойдет только тем, у кого имеется устойчивый сигнал, который принимается непосредственно из квартиры. Дело в том, что основой для данного устройства является картон, и при намокании, если подобную антенну выставить на улице, она просто развалится. К тому же для ее изготовления необходимо наличие согласующего трансформатора с 300 на 75 Ом, а подобных приборов в хозяйстве вряд ли найдется. А значит, его необходимо приобрести заранее.

Также необходим и мощный магнит в форме кольца, чего также может не оказаться дома, а потому, наверное, не стоит сейчас останавливаться на подобном варианте, так как он никак не подходит под способ для дачи при внезапном выходе из строя старого устройства приема сигнала. Хотя подобная цифровая антенна своими руками и принимает отличный сигнал, но в подобном качестве может выступить и более простой в изготовлении вариант.

Бабочка или антенна из медной проволоки

Подобная ТВ-антенна называется всеволновой, а значит, при рабочем усилителе со старой антенны, позволит принимать большее количество каналов, чем предыдущие варианты, и притом в более хорошем качестве. Никаких сложных устройств для изготовления подобного прибора не требуется, а потому, этот вариант прекрасно подойдет для незапланированного ее изготовления.

Для изготовления необходимо наличие:

• Доски либо куска фанеры не тоньше 5 мм, размером 55х7 см;
• Медного провода, сечением 4 или 6 кв. мм;
• Кабеля КГ, не более метра;
• Дрели, паяльника и штекера.

Как сделать антенну для цифрового ТВ из этих материалов, имеет смысл разобраться подробнее. В деревянном основании необходимо просверлить маленькие отверстия, согласно представленному выше рисунку. Из медной проволоки нарезать 8 частей, длиной 37,5 см., по центру которых снять изоляцию на длину 2,5–3 см.

Отрезки проволоки согнуть в V-образную форму с расчетом, что между концами должно быть расстояние в 7,5 см, так как это оптимально для подобного типа антенн. После проделанной работы необходимо закрепить на деревянном или фанерном основании все части при помощи саморезов, соединить их между собой жилами кабеля КГ, припаять части друг к другу и разместить изготовленную антенну в нужном месте. Использовать можно как комнатную антенну, так и в качестве уличной. Получиться должно устройство, показанное на фото ниже.

Подобная антенна, если к ней присоединить усилитель, будет радовать прекрасной картинкой и разнообразием принимаемых каналов. Называется подобная антенна «бабочка».

Спутниковая тарелка

А сейчас имеет смысл понять, как сделать антенну своими руками из обычного зонтика. Подобное устройство, подойдет тем, у кого жилье расположено не дальше 30 км от телевышки или любого другого ретранслятора. Ну а если поблизости присутствует высотное здание или что-то похожее, на что можно установить изделие - это будет вообще идеально.

Для изготовления, помимо блока усилителя и необходимого количества кабеля, понадобится старый зонт и алюминиевая фольга, а также банка из-под газированной воды или пива.

Начать следует с того, что внутреннюю часть зонта в открытом положении необходимо обклеить или обшить фольгой. Сама рукоятка зонта не нужна, а потому ее можно просто отломить. По центру необходимо вывести приемник. Конечно, в хозяйстве таких приборов не найдется, а потому в этом качестве прекрасно выступит обычный телевизионный кабель , зачищенный до центральной жилы на 3,5–4 см, подключенный через усилитель от старой антенны. Из алюминиевой банки вырезать часть в форме овала, с отверстием под кабель в середине и пропустив его туда, припаять. В итоге и получится приемник сигнала с импровизированной тарелки. Главное, чтобы изготовленный приемник не соприкасался с металлическими частями зонта. Для изоляции вполне приемлемо применение пластилина.

Кстати, в качестве усиления для антенны, вполне можно использовать блок ДМВ, без которого раньше не обходился практически не один телевизор. Если подобный блок установить на любую телевизионную антенну, своими руками сделанную из подручных материалов, устройство получится в разы мощнее заводских приборов.

После всей выполненной работы остается только установить тарелку, направить ее в сторону ретранслятора и настроить направление, поворачивая ее в стороны до появления четкого сигнала.

Общая информация

Вообще, вариантов изготовления ТВ-антенн своими руками и в домашних условиях великое множество. Ведь в чем преимущество подобных устройств? Во-первых - это минимум затрат, и при этом, если все сделано правильно, ничуть не уступающий заводским изделиям прибор. А во-вторых - это опыт, который всегда может пригодиться. Ведь неизвестно, когда и какая ситуация может произойти, а потому лишними подобные знания точно не будут.

Конечно, не всегда в хозяйстве найдутся необходимые устройства для подобной работы, а потому, в местах, где нет возможности их купить в любое время, лучше взять их и положить про запас.

Ну а тем, кто может сказать, что легче купить подобные устройства для приема ТВ-сигнала, можно возразить. Ведь при изготовлении любого прибора большее удовлетворение человек испытывает не от того, что устройство работает, а от осознания, что сделан этот прибор своими руками.

К тому же, если ТВ-антенна, сделанная в домашних условиях, прекрасно работает и не уступает по качеству изображения магазинной, то зачем же переплачивать? Эти средства можно потратить на что-то более нужное или необходимое.

А потому, самодельные антенны, сделанные в домашних условиях, вполне имеют право на существование.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Простейший вариант антенны

Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.

Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.

Информацию о зависимости длины заготовок от частоты приема, а также схемы самодельных антенн можно легко найти на подобных тематических интернет-ресурсах.

Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:

• Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
• Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
• Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
• Крепеж для установки труб на держателе.
• Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
• Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

Получившуюся петлю и остальную длину кабеля, во избежание помех, следует надежно закрепить к вертикальной стойке. Необходимая высота установки антенны регулируется по месту, наблюдая за изменением сигнала.

Антенна из пивных банок

Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.

Для изготовления такого телевизионного приемника потребуются следующие детали:

• две пивные банки по 0,5 л;
• деревянная или пластмассовая заготовка длиной 50 см;
• кабель телевизионный RG-58;
• паяльник, флюс для пайки по алюминию и припой;

Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:

• Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
• Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
• Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
• Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
• Выходящий кабель припаять к донцу второй банки.
• Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.

На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.

Данная схема подойдет для изготовления антенны, рассчитанной на прием каналов метровой волны. Только вместо полулитровых банок используйте литровую емкость.

В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.

Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.

Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.

Фото инструкции как сделать антенну

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок
Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

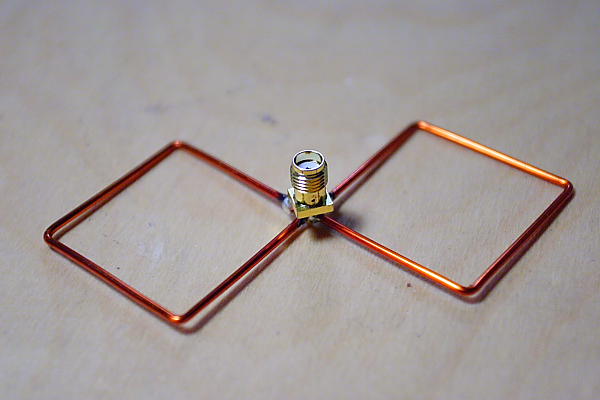

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко
Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля
Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.


Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Также предлагаем ознакомиться со схемой дециметрового усилителя:

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

В наше время телевизор смотрят все. Ну или почти все. Спутниковые антенны есть у большинства любителей посмотреть телевизор. Купить телеантенну можно в магазине. Но иногда случается, что антенна приходит в негодность, до магазина идти далеко, а любимую передачу посмотреть хочется. В такие моменты можно прибегнуть к подручным средствам. Например, если пользователь находится на даче и не имеет возможности сходить в магазин. В этом случае можно просто сделать тв антенну для дачи своими руками. Даже спутниковую.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций , которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении , минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Как сделать антенну для телевизора из пивных банок

Одним из самых популярных вариантов является антенна из пустых пивных банок . Сделать её несложно, да и материалы найти совсем нетрудно. Мастера, которые имеют опыт в создании таких антенн, утверждают, что устройство можно собрать чуть ли не за десять минут, при этом каналы принимает весьма и весьма продуктивно.

Как же сделать антенну своими руками? Как сделать антенну из банок?

Для того чтобы смастерить своими руками телевизионную антенну, понадобятся следующие материалы:

• кабель
• несколько жестяных банок из-под пива (ну или других слабоалкогольных напитков)
• штекер
• саморезы
• отвёртка
• палка
• изолента
• саморезы в количестве 2 штук

Ниже прилагается инструкция , как сделать антенну своими руками.

Как сделать тв антенну: тв антенна своими руками

1. Для начала нужно примотать изолентой две пивные банки к палке, стараясь придерживаться расстояния друг от друга около 7 сантиметров. В том случае, если у банок остались кольца для открытия, то кабель можно прикрепить к ним, используя саморезы.
2. Далее в банки нужно вкрутить саморезы, зачистить оба конца кабеля и прикрепить к шурупам.
3. Для стойкости конструкции следует прикрутить кабель изолентой к палке.
4. Чтобы она работала и в минуты непогоды, следует закрыть банки большой пластиковой бутылкой, у которой должно быть отрезаны дно и горловина. После этого следует просверлить в бутылке дырку, через которую будет проведён кабель. После того как это место будет ошпарено кипятком, пластик изменит форму и герметично закроет отверстие. Это нехитрое устройство будет выполнять роль некоего усилителя. Довольно простой и неплохой усилитель.

Вот так можно сделать простую тв антенну из пивных банок для телевизора. Делается она быстро и требует минимум материалов.

Существуют ещё варианты конструирования самодельной антенны для телевизора. Ниже будет описан вариант, как сделать телевизионную антенну:

И самодельная телевизионная антенна готова. В принципе, сама конструкция довольно проста, хоть и требует приложения усилий. Ну и наличия соответствующих материалов.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн .

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено - приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

1. горизонтали.

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации - горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см - искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка - 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ - длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей - антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter .

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги - работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами - усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

• в/ч фильтры;
• экраны.

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.
