Онлайн расчет металлочерепицы. Калькулятор металлочерепицы

Каждую марку и модель данного покрытия выпускают в нескольких размерах. Так, популярный профиль «Монтеррей» имеет стандартную длину 0,5 м, 1,15 м, 2,25 м и 3,65 м (она всегда кратна 5 мм). Ширина полотна зависит от количества волн (1, 3, 6 и 10). На заказ можно изготовить практически любой длины (от 0,5 м до 6 м). Расчет и монтаж своими руками по индивидуальному заказу позволяет использовать покрытие по максимуму и сэкономить за счет отсутствия излишков.

При индивидуальном заказе следует учитывать отрицательные свойства крупных полотен:

• листы, которые длиннее 4,5м, намного сложнее перевозить и складировать;
• они требуют больших усилий для подъема и правильной установки перед креплением.

Как выглядит в общих чертах расчет металлочерепицы на крышу? Предположим, что вам необходимо покрыть этим материалом скат длиной 6,5 м. Для решения задачи достаточно двух кусков покрытия: 3,65 м и 3 м. Полотна укладывают внахлест и «лишние» 15 см нужны именно для этого. При использовании стандартных размеров, вам бы пришлось купить два листа по 3,65 см и еще 65 см оказались лишними.

При планировании вам нужно учесть не только площадь покрытия, но и элементы ее отделки: коньки, ендовы, планки для задержки снега, а также торцевые и карнизные планки.

Все эти детали для металлочерепицы изготавливаются стандартной длины - 2 м. Укладывают с нахлестом сантиметров в 10, поэтому рассчитывать этот «декор» следует по формуле: количество = L/1,9 (где L – это длина, которую нужно перекрыть, а 1,9 м - длина доборного элемента). Результат вычислений следует округлить в большую сторону.

Представим, что у нас 7-метровый конек. Рассчитаем сколько нужно для него планок: 7/1,9~4. Потребность в остальных элементах отделки можно определить точно так же.

Как рассчитать количество саморезов

Обустройство любой металлической профилированной кровли невозможно без крепежа. Надежное крепление материала к обрешетке обеспечивают саморезы.

В случае с металлической черепицей используют специальные шурупы с прорезиненой шайбой.

Размер саморезов для скрепления полотен между собой 4,8х28 мм или 4,8х35 мм (диаметр х длина). Практика показала, что вам потребуется 6-8 штук таких саморезов на 1 кв. м кровли, стандартная упаковка содержит 250 крепежных элементов. При монтаже покрытия саморезы располагаются в верхней части волны с интервалом 20-25 см.

Доборные элементы крепятся при помощи саморезов размерами 4,8х50 мм или 4,8х70 мм с таким же интервалом. В стандартной упаковке их содержится 100 штук.

Покрытие для прямоугольной крыши

Перед тем как , нужно установить точное число листов и их размеры. Некоторые используют для расчетов специальные онлайн-сервисы, но там часто не учитываются габариты полотен. В виде результата вычислений выдается общая площадь крыши, которая может сильно отличаться от реальной.

Чтобы произвести правильно, следует «разобрать» кровлю на отдельные скаты (простые геометрические фигуры). Чаще всего конструкция состоит из нескольких треугольников, трапеций и прямоугольников.

Затем необходимо записать общую и полезную ширину кровельного материала (обязательно учитывайте укладку внахлест).
Так, распространенный профиль «Монтеррей» имеет полную ширину 1,18-1,19 м. Полезная ширина составляет 1,1 м.

В случае с простой двухскатной крышей нам необходимо покрыть металлической черепицей два прямоугольника. Будем считать, что размер каждого из них 9,5 м х 6,5 м. С учетом размеров материала, для монтажа нам потребуется 8 целых листов по 3,65 м каждый и столько же полотен по 3 м. Размер перекрытия - 8,88 м.

Разобравшись в одним скатом, проделаем такой же расчет для второго. Оставшуюся область кровли можно покрыть полотнами по 3,65 м и 3 м, раскроенными на две части. В итоге для крыши нашего размера необходимы 16 листов по 3,65 м и столько же кусков по три метра (формула расчёта площади прямоугольника S=a*b). Прямоугольные скаты позволяют практически полностью избежать появления отходов металлочерепицы.

Важно: по причине продольных и поперечных перекрытий, площадь кровельного материала всегда будет больше площади крыши. Помните об этом при расчете и монтаже кровли из металлочерепицы своими руками.

Покрытие для сложной крыши

Расчет кровли из металлочерепицы для ломаной (мансардной) крыши с четырьмя прямоугольными скатами можно произвести аналогичным образом. А вот если вам необходимо рассчитать расход покрытия для шатровой или вальмовой крыши, стоит воспользоваться специальной программой (например, «Кровля Профи»). В первом случае конструкция состоит из треугольников, во втором - из двух треугольников и двух трапеций. Обустройство кровель со сложной геометрией требует большего объема металлочерепицы, поскольку углы листов придется срезать.

При помощи специальной программы вы сможете определить длину листов кровли, их количество и добавить вырезы в скатах.

Как резать металлочерепицу

В нынешнее время производители этого материала допускают возможность осуществления резки. Но делать это следует с соблюдением нескольких правил:

• запрещено резать болгаркой, вместо нее стоит использовать электролобзик со специальной насадкой для резки металла;
• металлочерепицу изготавливают из нескольких слоев, внутренние слои не защищены от воздействия окружающей среды, поэтому место разреза надо обработать мастикой или краской.

Заключение

По мнению строителей, использование металлочерепицы наиболее оправдано в тех случаях, когда объем отходов не превышает одной трети от общего количества материала.

От профилированного листа данное кровельное покрытие отличается тем, что контуры волны в точности повторяют форму обычной черепицы. Вот почему кровлю из этого материала выбирают, чтобы максимально украсить свой дом. Но, одновременно с этим, резать и устанавливать профлист гораздо легче.

Специалисты советуют не покупать куски материала, длина которых превышает четыре метра, так как большим полотнам проще деформироваться под человеческим весом. Если размеры ската превышают максимальную рекомендованную длину, стоит укладывать полотна в два ряда.

Помните, что уложить металлочерепицу поперек не удастся, листы имеют четкую ориентацию. Все вычисления следует производить, исходя из того, что устанавливаться профиль будет по направлению от конька к свесу.

Такое покрытие эстетично, надежно и долговечно. Но стоимость достаточно высока. Поэтому закупать материал «про запас» неразумно. Нужно всего лишь правильно рассчитать количество листов для . Как это сделать?

Расчет металлочерепицы на крышу отличается от расчета листового металла и . Можно сказать, он даже несколько сложнее. И сложность эта объясняется следующими фактами:

• Листы металлочерепицы несимметричны. Четко прослеживается верхний и нижний край, поэтому повернуть лист не удастся .

• При укладке металлочерепицы на ломаную крышу образуется много стыков между наклонными поверхностями кровли, внешних и внутренних. В зоне каждого стыка придется подрезать материал . И далеко не все отходы можно впоследствии использовать для покрытия.
• Форма и размер волн металлочерепицы у разных производителей могут быть разными. Свои типоразмеры есть внутри серий кровельного материала.Стандартные параметры у большинства производителей – вертикаль (350 мм), горизонталь (190 мм). Но далеко не всегда размеры таковы. Поэтому при расчете металлочерепицы нужно учитывать параметры конкретной модели .
• У каждого листа металлочерепицы есть геометрические размеры и рабочие размеры. Последние характеризуют покрываемую площадь с учетом нахлеста. Расчет ведется по рабочим размерам.

Кстати, некоторые производители указывают на упаковке номинальный и рабочий (эффективный) размер.

Резка материала

Резать листы металлочерепицы можно только в крайних случаях. Дело в том, что этот материал, включая торцы, имеет многослойное защитное покрытие. Любой разрез его нарушит. В результате металлочерепица прослужит меньше, ведь в месте повреждения защитного слоя может начаться коррозийный процесс.

Если все же резать придется, то следуйте следующим рекомендациям:

• используйте для резки дисковую пилу или электролобзик с дисками по металлу;
• место среза не должно подвергаться впоследствии воздействию атмосферных осадков; рез должен быть спрятан под другим листом металлочерепицы;
• обрабатывайте срез краской, кузбасслаком (это защитит материал от коррозии и окисления).

Резать металлочерепицу сложно. Лучше уж точнее рассчитать материал для кровли.

Существует два способа расчета:

• Скачать онлайн калькулятор в интернете и воспользоваться им (насколько результаты верны, сложно сказать).
• Произвести расчет самостоятельно, вручную.

Рассмотрим второй способ на простом примере. Предположим, наш дом имеет низкую крышу с размерами: 8×15 и 5×15 метров. Габариты строения — 15×12 метров.

Расчет будет тем точнее, чем форма ската ближе к прямоугольнику. Для сложных конфигураций неправильной формы нужно рассчитывать количество материала для каждого ската отдельно.

Порядок расчета:

• определяемся с параметрами металлочерепицы; для примера возьмем шестиволновую (2220 на 1160 миллиметров) и трехволновую (1170 на 1160 миллиметров);
• скат 8×15 метров требует 23 волны (8000 миллиметров / 350 миллиметров – ширина одной волны);
  23 волны – это 4 листа по шесть волн;
• для ширины ската в 15 метров понадобится 17 листов в ширину (1160 мм × 15 = 17400 мм); на свес остается 400 мм;
• для данного ската понадобится 68 шестиволновых листов (4 × 17 листов);
• считаем количество металлочерепицы на скат 5 × 15 метров по длине крыши (5000 / 350 = 15 волн; это 2 шестиволновых листа и 1 трехволновый);
• для ширины понадобится столько же листов – 17 шестиволновых;
• считаем количество листов для этого ската – 34 шестиволновых (17 × 2) и 5 трехволновых.

Для получения окончательного результата нужно суммировать полученные цифры. Плюс необходимо учесть небольшой запас материала.

Существует три способа правильного расчёта такого вида кровли как металлочерепица. Во-первых, можно воспользоваться онлайн-калькулятором. Для этого необходимо знать все параметры крыши: длину и ширину каждого из скатов, угол наклона ската, ширину карнизных и фронтонных свесов. Такие калькуляторы учитывают эти показатели и практически мгновенно выдают результат.

Во-вторых, потребителю скорее всего это предложат сделать в магазине, где он приобретает металлочерепицу на крышу. Для этого также следует знать необходимые размеры крыши. Хотя возможен ещё такой вариант, что клиенту предложат вызвать замерщика.

Как видим, во всех трёх вариантах следует помнить школьный курс геометрии и уметь считать. Для начала следует ознакомиться с основными показателями листов металлочерепицы.

Листы металлочерепицы имеют, как правило, одинаковые размеры. Однако возможны некоторые небольшие отклонения в показателях габаритах. Например, ширина листов может колебаться в пределах 1116 – 1119 мм. Также важно знать полезную ширину листа. При укладке второго и каждого последующего листов по всей длине накрывается примерно 80 мм предыдущего листа. Таким образом, при монтаже двух листов шириной 1116 мм полезная ширина будет составлять не 1116+1116, а (1116+1116)-80.

Длина листов также может быть различной. При заказе учитывается длина ската, чтобы кровлю осуществить с минимальным количеством стыков. Но при этом длина не может превышать 6 метров. Да и передвигать такие листы довольно затруднительно в силу их веса.

Обязательно следует знать и учитывать при расчётах ширину карнизного и фронтонных свесов. Здесь всё размеры сугубо индивидуальны для каждой крыши.

Количество металлочерепицы сложней вычислить, если крыша не одно- или двускатная, мансардная, а вальмовая. Но сложней – не значит, что невозможно. Такие крыши имеют четыре ската: 2 в форме треугольника и 2 в форме трапеции. Для треугольного ската важно знать высоту от вершины треугольника до середины основания. Таким образом стаёт ясным, каким максимально длинным будет один лист для этого участка кровли. Чтобы посчитать количество по ширине, нужно знать длину основания треугольника.

Для трапециевидного ската несложно посчитать расход материала, если трапеция ровная. От верхних углов проводим высоту строго перпендикулярно основанию трапеции. Карнизная сторона ската как бы делится на три части: крайние короткие и самая длинная посередине. Как раз последняя часть, имея форму прямоугольника, даёт возможность без труда посчитать количество листов. С треугольными частями поступаем также, как и с предыдущими двумя противоположными скатами.

Немаловажным является вычисление карнизных и фронтонных планок, а также конька. Здесь следует всегда помнить, что при монтаже планки укладываются внахлёст. Таким образом, 8-10 см длины «теряется».

Теперь, зная количество листов, планок, ендовых, можно без труда узнать стоимость крыши, умножив цену на количество того или иного материала.

Металлочерепичная кровля выглядит эффектно и имеет массу достоинств, таких как надежность, небольшой вес, экономичность и долговечность. Однако, намереваясь применять этот материал для ваших строительных целей, нужно принять во внимание особенности металлочерепицы и правильно рассчитать ее количество.

Что учесть при расчете металлочерепицы на кровлю

Хотя за базовый параметр, который учитывается при расчете, обычно берут площадь кровли, важно понимать, что это величина является приблизительной, расчеты требуют точных замеров. На практике расход материала превышает площадь кровли в пределах 5-10 процентов на простых крышах и до 20% на сложных.

В отдельных проектах расчет можно сделать самостоятельно. Например, воспользоваться специальным online-калькулятором на сайте компании «Стальной мир». Хотя даже при простом варианте кровли правильнее будет прибегнуть к помощи специалистов. Если же речь идет о сложной кровле (например, мансардной, вальмовой или сложнощипцовой, с многочисленными изломами и/или ярусами) без профессиональных замерщиков точно не обойтись. В любом случае настройтесь на то, что металлочерепицу придется покупать «с запасом». Во-первых, ее листы укладываются внахлест, величина которого (не меньше 120, обычно от 150 до 250 мм) уже как бы «съедается». Во-вторых, отходов (обрезков) даже при самом рациональном подходе избежать не удастся. В-третьих, нужно помнить, что металлочерепица относится к несимметричным материалам, ее листы имеют верх и низ, и укладываются они строго в заданном направлении. Изменять его в процессе монтажа нельзя, впрочем, как и переворачивать сами листы. Вследствие вышеназванных причин и происходит перерасход материала, особенно заметный в случае сложных кровельных конструкций. Вот почему для экономии материала и ваших средств и важен правильный расчет. Если есть возможность внести корректировки (например, в строящемся здании), лучше это сделать на этапе проектирования. Например, увеличив размер обрешетки, которая выступает за фронтоны (в случае прямоугольных крыш). Если же металлочерепица подбирается к уже готовой кровле, исходят из габаритов ее скатов и особенностей геометрии.

Методология расчета

Наиболее простыми в расчете оказываются одно- или двухскатные кровли. В случае сложной кровли ее чертеж «разбивают» на прямоугольники (скаты), где нет изломов, либо на ровные участки в границах одного ската. Рассчитывают металлочерепицу уже исходя из этих единиц, то есть определяют, сколько готовых листов размещается на каждом скате. Как правило, у производителей металлочерепицы имеется целый размерный ряд по длине листов одинакового профиля, что расширяет возможности подбора.

Этапы расчета металлочерепицы на кровлю

Непосредственный расчет металлочерепицы на кровлю включает следующие этапы:

1. Определение необходимой длины листов и их количества.

Здесь обязательно учитывают, что листы металлочерепицы имеют общую и полезную (рабочую) ширину. Важным моментом является карнизный свес, который защищает от осадков. Поэтому длина ската будет складываться из длины листа и размера свеса (обычно 20-50 сантиметров, меньше его делать нежелательно) - в случае расположения листов в один ряд. Если рядов несколько, то нужно учитывать еще размер нахлеста.

Итак, рассмотрим пример с двускатной кровлей с длиной ската 4,5 м и размером свеса 50 см, то есть общая длина ската с каждой стороны кровли составляет 5 м. Ширина ската (или длина кровли вдоль конька) пусть будет 8 м (плюс «выпуск»). Чтобы узнать необходимое нам количество листов (количество вертикальных рядов), эту величину нужно поделить на полезную ширину металлочерепицы (например, 1,1 м, как у марки «Монтеррей»), а результат округлить в сторону увеличения (до целого числа). В итоге получаем: 8м: 1,1м = 7, 27, что после округления составляет 8 полных листов (рядов) металлочерепицы длиной 5 метров каждый.

Чтобы определить количество метров квадратных (реальную площадь покрытия), количество листов умножаем на длину листа и его общую ширину с учетом нахлеста (1,18м, нахлест - разница в общей и полезной ширине - в итоге составит 80 см): 8 х 5м х 1,18м = 47,2 м2. Таким образом, для одного ската потребуется 47,2 м2 металлочерепицы. Учитывая, что кровля двухскатная, цифра удваивается, то есть ее площадь составит 94,4 м2, а количество листов металлочерепицы - 16 .

1. Расчет паро- и гидроизоляции.

Квадратура стандартного рулона гидро- и/или пароизоляционной пленки обычно 75 м2, но учетом нахлестов (15-20 сантиметров) она составит 60-65 м2. Общее число рулонов на всю кровлю определяется путем деления ее площади на квадратуру рулона (т.е. на 65 м2). Частное, полученное после деления, следует округлить до целого числа в сторону увеличения. В рассмотренном выше примере это будет: 94,4: 65 = 1,45 или 2 рулона.

1. Расчет крепежных элементов (саморезов для монтажа кровли).

Количество саморезов на метр квадратный, как правило, составляет 6-7 штук. Рассчитать его можно по формуле: S x N = X, где S - площадь кровли, а N - количество саморезов на метр квадратный. В нашем случае: 94,4х7= 661 шт.

1. Расчет коньков, ветровых планок и других доборных элементов.

Стандартная (общая) длина планок 2 метра, а рабочая 1,9м (с учетом 10-сантиметрового нахлеста). Зная размер (длину) ската и длину конька, можно подсчитать общее число элементов добора.

• Производители обычно имеют в ассортименте стандартный размерный ряд листов. Однако в зависимости от вашего проекта, в целях экономии отходов, можно заказать листы нестандартных размеров. При этом стоит учитывать, что листы большей длины сложнее в транспортировке, подъеме на крышу и монтаже. Оптимальная длина листа колеблется в пределах 4-5-ти метров.
• При обработке металлочерепицы важно пользоваться специальным инструментом, а место среза должно находиться под другими листами во избежание коррозии. Его нужно обработать битумной мастикой или фасадной краской. Торцы же обычно имеют заводское покрытие, и обрезать их просто так нельзя.
• Во избежание деформации листов, нежелательно резать металлочерепицу в местах перепада «волн». Резка обычно делается в определенных точках профиля, поэтому существуют так называемые «запретные» диапазоны длин, заказывать которые будет очень невыгодно (много отходов). Эти длины указаны в специальных таблицах.
• При расчете металлочерепицы на кровлю нужно учитывать ширину конька, поскольку с его помощью можно также сэкономить. Например, широкий конек (с широкими лопастями) может прикрыть небольшие зазоры между ним и листом металлочерепицы в случае, когда стандартный размер немного «не дотягивает» до необходимого. Также длина ската корректируется за счет увеличения/уменьшения карнизного свеса.
• Листы разных производителей могут немного отличаться по размерам и, тем более, по цветовым оттенкам. Поэтому предпочтительно покупать все в одном месте, в том числе крепеж и доборные элементы.
• Доверять нужно производителям с проверенной репутацией, которые дают гарантию на свою продукцию и имеют сертификаты качества как на готовую металлочерепицу, так и на сырье.

ООО «Стальной мир» соответствует вышеназванному требованию и предлагает своим клиентам хороший выбор металлочерепицы из европейского сырья по украинским ценам. К услугам клиентов - помощь в расчете материала вне зависимости от уровня сложности конструкции. Мы индивидуально подойдем к вашему заказу и поможем максимально эффективно подобрать марку металлочерепицы ее количество с минимимом отходов. С компанией «Стальной мир» вы будете уверены в надежности крыши и спокойны относительно ее долговечности.

• Основные технологические показатели
• Подсчет материала
• Рекомендуется знать
• Особенности несущей конструкции и крепления

Если произвести правильный расчет металлочерепицы для вашей крыши и выбрать необходимый цвет, то дом будет красивым и надежно защищенным от непогоды. Покрытие по праву может считаться лидером среди кровельных материалов. Оно легко, прочно, имеет великолепные дизайнерские показатели.

Крыша из металлочерепицы явялется популярной, т.к. она долговечная и эстетичная.

Расчет кровли из металлочерепицы имеет свои нюансы, о которых надо знать и учитывать их, если вы решили покрыть дом этим материалом. Такие знания необходимы, дабы не оказаться в нелепой ситуации, когда количество листов в избытке. А самое неприятное, если их не хватает.

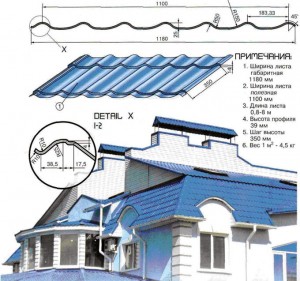

Основные технологические показатели

Металлочерепица по внешним признакам повторяет вид классического кровельного материала – керамической черепицы. Поверхность выглядит как отдельные плитки, уложенные рядами, только это цельная конструкция.

Изготавливают ее из рулонной стали толщиной 0,5 мм, но этот показатель может варьироваться в зависимости от производителя – от 0,4 до 0,7 мм. Сталь красят и покрывают специальными составами, предохраняющими железо от коррозии и других внешних воздействий. Толщина наносимого покрытия составляет несколько микрон.

Материал представляет собой волнообразную поверхность. Волны имеют высоту 2,2-2,5 см и частоту повторения 35-40 см. Длина листов может варьировать от 0,7 до 6 м, причем при изготовлении на заказ (такая услуга также существует) могут быть сделаны плоскости длиной 8 м.

Такая металлочерепица неудобна в доставке, хранении и монтаже, но снижает количество отходов и значительно ускоряет процесс укладки кровли. Наибольшей популярностью пользуются плоскости длиной 4,5 м, поэтому их чаще всего можно встретить в строительных магазинах.

Другая основной параметр материала из-за волнообразной формы и укладки ее только внахлест имеет два показателя, общий размер и полезный:

1. Общий. Ширина от края до края листа, примерно составляет 1,16 – 1,18 м.
2. Полезный. Ширина за минусом длины нахлеста листов. Как правило, это 1,1 – 1,16 м. От 6 до 8 см уходит на перекрытие одного листа другим по горизонтальной плоскости при монтаже кровли.

При продаже клиенту производитель обязательно указывает эти данные. Это необходимо для того, чтобы правильно рассчитать количество плоскостей, нужное для крыши из металлочерепицы. Укладка материала производится и с нахлестом по вертикали, величина которого составляет от 6 до 10 см.

Еще одна важная технологическая особенность материала: все листы имеют вертикальную направленность. В связи со своеобразностью формы штамповки и способом укладки у каждого листа имеется верхний и нижний край, которые никак нельзя путать или изменять, производя монтаж кровли из этого материала.

Для уменьшения количества отходов плоскости могут исполняться с 10, 6, 3 и одной волнами.

Вернуться к оглавлению

Подсчет материала

Как рассчитать металлочерепицу на крышу правильно? Это позволит точно рассчитанная площадь плоскости скатов с учетом карнизов и грамотно выполненный чертеж. Зная размеры металлической черепицы и площадь ската, несложно будет посчитать (обычным делением) количество листов, которые не придется обрезать.

Рисунок 1. Расчет листов металлочерепицы.

Лучше всего выбирать для этого производителя, у которого в ассортименте есть много марок с различным количеством волн и длины. А расчет выполнить по спецтаблице, имеющейся во многих торговых точках (рисунок 1).

Расчет металлочерепицы на крышу (количество листов) идет от краев, и может оказаться, что необходимо приобретать листы различной длины (рисунок 2).

Для того, чтобы избежать резания материала вдоль, для цельности покрытия потребуются листы с разным количеством волн.

Из рисунка видно: при длине стены 7 м нужно 7 листов по 1,1 м шириной. Обрезки используют для изготовления ветро- или влагозащиты трубы, например.

Когда выполняется расчет необходимого количества листов, надо помнить о технологических особенностях этого материала. Обычно сама организация по продаже металлочерепицы предлагает такую услугу расчета, потому что кроме самих листов надо посчитать и требуемые сопутствующие материалы, закрывающие кровлю из металлочерепицы на внешних и внутренних стыках скатов:

• коньки;
• карнизы;
• ендовы;
• другие элементы.

Металлочерепица – такой кровельный материал, когда можно под него подгонять весь проект, приступая к строительству, а не кровлю под дом.
