Из какой доски делают стропила для крыши. Доска для стропил: подбор сечения и толщины

Для изготовления стропил в индивидуальном строительстве обычно используют деревянные материалы: доски, брус, бревна. Несмотря на относительную дешевизну, деревянные стропила для крыши обладают достаточной прочностью, чтобы выдержать все кровельные нагрузки и служить верой и правдой долгие годы. Другие возможные материалы для стропильных систем – металл и железобетон – для частного строительства применять нецелесообразно, ввиду их тяжелого веса, сложного монтажа и высокой стоимости.

Стропильная система обязана быть прочной, но не тяжелой. Конечно, для несущей основы кровли крупных промышленных зданий и многоэтажек, приходиться использовать металл или железобетон. А для обычных частных домов – это ненужное излишество. Стропила в этом случае делают деревянными – из досок, бруса (обычного или клееного), бревен.

Бревна используются редко, исключительно для срубов. Этот материал слишком увесистый, требующий от плотника высокого профессионализма и способности выполнять сложные врубки в местах креплений.

Брус – самый лучший вариант, из которого можно смонтировать прочные и долговечные стропила. Единственный недостаток бруса – высокая цена.

В качестве замены брусу часто используют более дешевые доски, толщиной минимум 40-60 мм. В список их преимуществ также можно включить небольшой вес, удобство в монтаже и высокий запас прочности.

К выбранному пиломатериалу предъявляют следующие требования:

Минимально допустимые сорта древесины — 1-3. Наличие сучков допускается в небольшом количестве (лучше обойтись вообще без них!), не более трех сучков, высотой до 3 см, на 3 м.п. Трещины также допустимы, но они не должны пронизывать древесину насквозь, их длина не может превышать половину длины материала.
Допускается использовать высушенную древесину с влажностью до 18-22%. Если эти показатели будут выше, стропила, по мере высыхания, могут потрескаться или выгнуться и потерять свою форму.
Несущие части стропильной системы выполняют из материала, толщиной от 5 см, шириной от 10-15 см.
Длина элементов из хвойных пород — до 6,5 м, а из твердых лиственных – до 4,5 м.
Все деревянные части стропил, до начала эксплуатации, должны быть обработаны защитными составами, предотвращающими их гниение, возгорание и повреждение насекомыми-древоточцами.

Основные части деревянной стропильной системы

Основной составляющей единицей деревянной стропильной системы является ферма – плоская треугольная конструкция. Стороны «треугольника» образуют стропильные ноги, соединенные сверху под углом. Для соединения стропил по горизонтали используются затяжки, ригели, схватки.

Стропильную систему составляют из нескольких ферм, выставленных на мауэрлат, и скрепленных между собой прогонами.

Чтобы лучше понять специфику фермы, определимся с ее элементами. Их состав и количество в одной конструкции зависит от типа крыши, ее габаритов и вида примененных стропил.

Итак, составные части могут быть такими:

Стропильная нога – это непосредственно сами стропила, на которые набивают обрешетку и укладывают кровельный материал. Ферма состоит из двух стропилин (балок), соединенных сверху в коньке в виде треугольника. Угол их наклона равен углу наклона кровельных скатов.
Затяжка – перекладина, скрепляющая стропильные ноги по горизонтали и не позволяющая им при нагрузке разъехаться в разные стороны. Используется в системе висячих стропил.
Ригель – балка, похожая на затяжку, но работающая по иному принципу. В системе она сжимается, а не растягивается. Скрепляет стропильные балки в их верхней части.
Схватка – также горизонтальная перекладина, соединяющая стропильные балки и повышающая устойчивость фермы. Используется в системе наслонных стропил.
Стойка – горизонтальная балка, служащая дополнительным упором для фиксации стропильных ног.
Подкос – элемент, монтируемый под углом к горизонтали, дающий стропилам дополнительную устойчивость.
Кобылки – применяются для удлинения стропильных ног при необходимости создания свесов.

Также в стропильную систему можно отнести детали, не относящиеся непосредственно к фермам, но использующиеся для их монтажа и сборки. Они такие:

Прогон – балка, идущая вдоль скатов, соединяющая стропильные ноги ферм. Частный случай – коньковый прогон, который устанавливают вдоль скатов кровли в ее наивысшей точке (коньке).
Обрешетка – состоит из брусьев или досок, набиваемых на стропильные ноги сверху вдоль скатов крыши. На обрешетку монтируют кровельный материал.
Мауэрлат – брус или доски, укладываемые по периметру наружных (капитальных) стен здания. Наличие мауэрлата предусмотрено для закрепления на нем нижних концов стропилин.
Лежень – элемент, похожий на мауэрлат, но укладываемый вдоль внутренней стены здания. На лежне закрепляют вертикальные стойки.

Типы стропильных систем

Из дерева можно собрать множество вариантов ферм и, соответственно, стропильных систем. Но всех их можно разделить на два типа: висячие и наслонные.

Висячие стропильные системы

Применяются для помещений без внутренних стен. Фермы, составленные из стропил, опираются исключительно на наружные стены, необходимости в дополнительной опоре нет. То есть висячими стропилами перекрывают один пролет, шириной 6-14 м.

Обязательной частью висячих ферм, кроме стропильных ног, соединенных вверху под углом, является затяжка – горизонтальная, соединяющая стропила балка. Затяжка становится основой «треугольника» фермы. В большинстве случаев она располагается снизу конструкции, соединяя нижние концы парных стропил. Но также используются схемы с приподнятой затяжкой. А также с ее видоизмененным вариантом – ригелем, который выглядит как приподнятая затяжка, но работает на сжатие, а не на растяжение, как истинная затяжка.

От наличия затяжки и ее расположения в ферме зависит необходимость использования мауэрлата. Если затяжка располагается у основания стропильных ног, то мауэрлат не нужен. При монтаже ферму опирают на наружные стены через имеющуюся затяжку, которая одновременно становится балкой перекрытия. Если же затяжка приподнята кверху или же вместо нее используется ригель, то в схему обязательно включается мауэрлат, как основа для крепления стропилин на верхних краях стен.

В качестве дополнительных элементов в висячей системе применяют бабки и подкосы. Они служат для упрочнения фермы, при перекрытии широких пролетов.

Бабка по своему виду напоминает вертикальную стойку, идущую от центра затяжки до верхней точки фермы (коньковой части). На самом деле бабка – это подвес, функция которого заключается в поддержке слишком длинной затяжки (более 6 м) и исключении ее прогиба.

В тандеме с бабкой, при еще большем увеличении длины затяжки, используют подкосы – диагональные балки. Их упирают одним концом в стропильную ногу, другим – в бабку. В одной ферме применяют два подкоса, с обеих сторон от бабки.

В дачных и небольших частных домах висячие стропила из дерева хороши тем, что позволяют устраивать просторные мансардные помещения без перегородок внутри. Конечно, речь идет о схемах, где отсутствуют подкосы и бабки. Их наличие возлагает на застройщика необходимость делить мансарду минимум на две комнаты.

Наслонные стропильные системы

Наслонная конструкция деревянных стропил применяется для помещений с внутренними капитальными стенами, которые служат дополнительной опорой для системы. При этом расстояние между наружными стенами (общий перекрываемый пролет) может быть в пределах 6-15 м.

Наслонные фермы, в обязательном порядке, состоят из стропильных ног, опираемых на наружные стены, и вертикальной стоки, опираемой на внутреннюю стену. При наличии двух внутренних стен в схеме может быть использованы две стойки.

В отличие от висячей, в наслонной системе обязательно присутствует мауэрлат, к которому крепятся стропильные ноги. Стойки врезаются в некое подобие мауэрлата – лежень. Это брус, укладываемый по верху внутренней опорной стены.

При пролете 6 м и менее используется простейшая наслонная ферма, состоящая из двух парных стропильных ног и стойки. Устройство деревянных стропил при увеличении пролета требует внесения в схему дополнительных деталей, таких как схватки и подкосы (подстропильные ноги).

Схватки похожи на затяжки в висячих системах, но они всегда располагаются выше основания стропильных ног. Основное назначение схватки – повышение устойчивости системы.

Для устойчивости предназначены и подкосы, которые также называются подстропильными ногами. Подкос поддерживает стропильную ногу, то есть, по сути, становится для нее дополнительной (третьей по счету, после мауэрлата и конькового прогона) опорой.

Наслонные деревянные стропила являются наиболее распространенными для частных жилых домов, коттеджей. Как правило, такие постройки имеют одну или несколько внутренних капитальных стен-перегородок, которые могут стать опорой и дополнительной поддержкой для прочной стропильной системы.

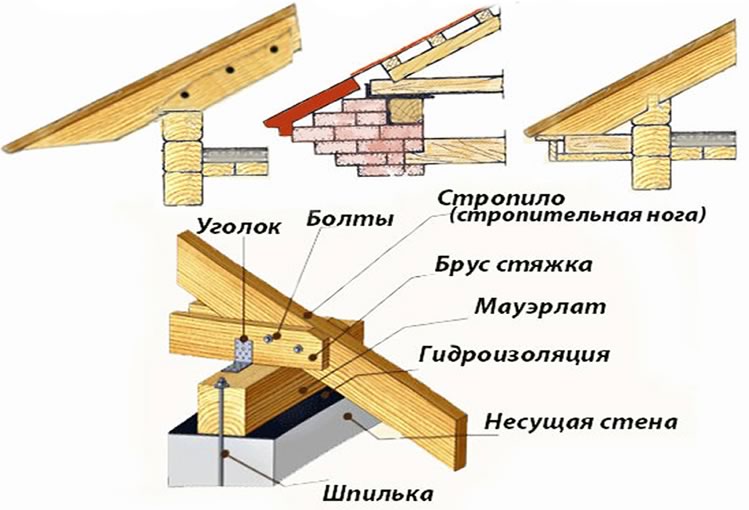

Способы креплений стропил на мауэрлате

Узел крепления стропил к мауэрлату – один из наиболее важных, от правильности его выполнения зависит функциональность стропильной системы, ее способность воспринимать нагрузки.

Всего существует два типа подобных креплений: жесткое и скользящее. Выбор одного из них зависит от схемы стропильной конструкции. Замена жесткого крепления на скользящее или наоборот, а также недостаточное обеспечение необходимой степени сдвига стропильной ноги приведет к тому, что схема «поломается» и не будет работать.

Жесткое крепление обеспечивает прочное, неподвижное сочленение стропилины с мауэрлатом. Сдвиг не допускается, однако возможен поворот стропилины в шарнире. Организовывают такое крепление двумя основными способами:

путем врубки стропильной балки в мауэрлат и дальнейшей фиксации узла уголками, скобами, гвоздями;
с помощью уголков из металла и опорного бруска.

Скользящее крепление (или как его называют кровельщики – «скользячка») несколько иного вида и функциональности. Оно позволяет стропильной ноге сдвигаться относительно опоры. Конечно, этот сдвиг не будет заметен глазу, но позволит стропильной системе не деформироваться при естественной усадке стен дома. Скользящее крепление особенно необходимо при строительстве деревянных срубов. Также оно реализуется при строительстве домов любого другого типа, если того требует схема и выполненный расчет деревянных стропил.

Чтобы обеспечить стропильной ноге небольшой запас хода относительно мауэрлата используются особые крепежные элементы – ползуны. Конструктивно они состоят из двух металлических элементов, первый из которых статичен, а второй – способен перемещаться относительно первого. Существует две разновидности скользящих креплений: открытого и закрытого типов.

Ползун открытого типа представляет собой сборную конструкцию, состоящую из двух отдельных частей: статичной планки-направляющей и уголка с загибом сверху. Направляющая продевается в загиб уголка и фиксируется на стропильной ноге, уголок крепится на мауэрлате. При изменении геометрических размеров постройки, направляющая может сдвигаться относительно жестко зафиксированного уголка на 60-160 мм.

Скользящее крепление закрытого типа по своему свойству точно такая же. Немного меняется конструкция, она уже не разборная, а цельная. Уголок, который крепится к мауэрлату, имеет в центральной части петлю. В нее вставлена направляющая, которая, в свою очередь, крепится к стропильной ноге.

Что собой представляют оба варианта креплений (скользящее и жесткое) показано в видео-ролике:

Другой важнейший узел стропильной фермы – узел крепления стропил в коньковой части. В частном домостроительстве для этих целей чаще всего применяют следующие варианты креплений:

внахлест;
встык;
с помощью врубки вполдерева.

Крепление внахлест считается самым простым вариантом. Верхние края парных стропилин просто-напросто накладывают друг на друга. Затем в обоих торцах выполняют отверстие и фиксируют соединение шпилькой или болтом с гайкой.

Для соединения встык верхние торцы стропильных ног спиливают под углом для того, чтобы появилась возможность совместить спиленные поверхности. Крепление выполняется с помощью гвоздей, которые забивают в торец коньковой части через обе стропильные ноги. Чтобы дополнительно зафиксировать гвоздевое соединение, используют деревянные горизонтальные накладки или металлические пластины, которые накладывают поверх соединения с двух сторон фермы.

Соединение вполдерева предусматривает предварительное выпиливание на верхних концах стропилин выемок на половину толщины бруса. Это позволяет совместить стропилины в коньке, как детали конструктора, не увеличивая при этом толщину конькового узла (как происходит при соединении внахлест). После совмещения деталей, их фиксируют гвоздями, болтами или нагелями.

Кроме описанных способов существуют и другие, менее распространенные. Например, соединение «шип-паз». Оно не является популярным, так как требует большого профессионализма от плотника. Суть крепления в том, что в одной стропилине выполняется углубление-паз, а на другой вырезается шип. Шип и паз совмещают и скрепляют гвоздевым боем или нагелем.

Одно из возможных соединений стропилин в коньке (встык, через коньковый прогон) рассматривается в видео:

Достоинства и недостатки деревянных стропил

Впрочем, никаких особенных сложностей работа с деревом и монтаж деревянных стропил не представляет. Кроме этого есть и другие преимущества использования дерева, как материала для стропил:

невысокая стоимость древесины;
повсеместная доступность;
сравнительно небольшой вес, упрощающий монтаж;
нет необходимости в привлечении тяжелой строительной техники;
универсальность, возможность применения на зданиях из любого материала, причем, независимо от несущей способности фундамента.

Недостатки выбора деревянных стропил незначительны, но их тоже необходимо знать «в лицо» перед началом строительства:

необходимость в обработке защитными средствами, предотвращающими возгорание и гниение дерева, а также снижающих его «привлекательность» для различных насекомых-вредителей;
применение деревянных стропил возможно только на пролетах до 14-17 м, для более широких пролетов рекомендовано использовать металл или железобетон;
несколько сниженный срок эксплуатации, по сравнению с металлическими или железобетонными фермами.

Таким образом, все недостатки являются, скорее, особенностями, чем реальными негативными сторонами. Этим и объясняется столь широкое распространение деревянных стропил в частном домостроительстве.

Изготовление крыши дома – важная и ответственная задача. От качества верхней конструкции будет напрямую зависеть целостность строения и покой жильцов. Прежде чем приступить к работам, необходимо правильно подобрать доски для стропил и других деталей крыши, выполнить их качественную предварительную обработку и правильно соединить, подготовив к настилу кровельного материала.

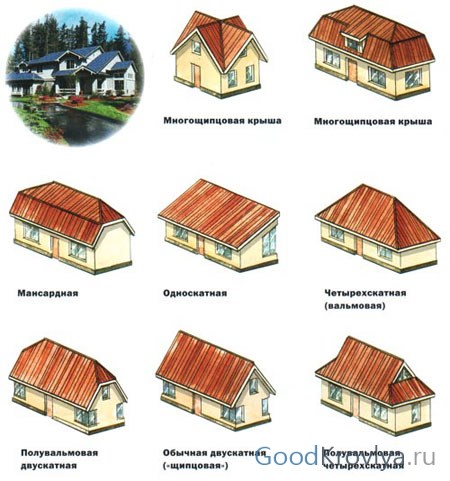

Виды крыш

В настоящее время для жилых домов и хозяйственных построек используется около десяти различных видов крыш. Некоторые из них более привычны для нас, другие встречаются очень редко. Основными вариантами конструкций являются.

Скатные крыши, изготавливаемые с использованием прямых стропильных систем:

односкатные;
двухскатные;
четырехскатные – вальмовые и полувальмовые (с коньком) и шатровые (без конька);
многощипцовые:
конические.

Скатные крыши с криволинейными стропилами:

полукруглые;
полусферические.

Практически все виды крыш имеют в своей основе специальные детали, обеспечивающие кровле необходимую прочность и придающие ей желаемую форму. Речь идет о стропилах.

Требования к качеству стропил

Для изготовления стропил используют обрезные доски различного сечения. Наиболее часто встречаются детали сечением 50х150 или 50х200. Брус квадратного или прямоугольного сечения не применяется, так как он не может обеспечить необходимую прочность конструкции или значительно утяжелит ее. Устанавливают стропила своими руками всегда на ребро. В этом направлении детали более прочны и не подвержены изгибу.

Монтаж стропильной системы хозпостройки

Для работы лучше выбирать доски хвойных пород. Связано это с несколькими их особенностями:

наличие смолы предотвращает образование гнилей в материале;
такие детали имеют сравнительно невысокий вес, в отличие, например, от досок того же сечения из березы;
хвойный материал более доступен по цене, и найти его на лесопилках значительно проще.

Кроме этого обязательно обращайте внимание на такие элементы в древесине, как сучки. Не допускается наличия гнилых выпадающих элементов, которые могут привести к снижению прочности стропильной ноги в будущем.

Подготовка деталей стропильной системы к установке

Прежде чем приступить к монтажу стропильной системы крыши своими руками рекомендуем тщательным образом обработать поверхность всех используемых в работе деталей из древесины.

Предварительно осмотрите приобретенный пиломатериал, отберите наиболее качественный. Доски с выпадающими сучками можно использовать кусками, например при удлинении или для изготовления стоек (бабок), подкосов, ригелей и других деталей кровли. После подбора достаточного количества пиломатериала его обрабатывают специальными защитными составами, предотвращающими гниение и горение.

Наносить антипирены и антисептики своими руками можно следующими способами:

погружением;
кистью или малярным валиком;
распылением.

Каждый способ хорош для тех или иных целей. После высыхания одного слоя пропитки рекомендуется выполнить повторную обработку. Желательно не смешивать составы различного назначения в одной емкости.

Выбираем оптимальную стропильную систему

Отобрав качественные доски 50х150, и выполнив их обработку своими руками, приступаем к монтажу стропильной системы. До начала работ по периметру стен, изготовленных из кирпича или блоков необходимо уложить мауэрлат – брус, который будет служить опорой для нижних частей стропильных ног.

Крепят его с помощью резьбовых шпилек, углубленных в стену или стальной проволоки, уложенной в шов кладки. В постройках из бруса или бревна роль мауэрлата играет верхние венцы сруба.

В зависимости от размеров пролета между стенами дома выбираем вариант установки стропил. Бывают системы с висячими стропилами или наслонными, опирающимися на промежуточную несущую стену.

Варианты крыш: 1) С висячими стропилами. 2) С наслонными стропилами

Первый вид конструкции имеет горизонтальный поперечный брус – затяжку. Во втором данный элемент отсутствует. Для опоры коньковый брус в нескольких местах опирается на промежуточную стену дома. Это не совсем удобно в случае изготовления эксплуатируемого подкровельного пространства – мансарды, но оптимально при больших полетах между стенами.

Определяем количество стропильных ферм

Для определения количества необходимого пиломатериала для изготовления стропил, например, досок 50х150 надо рассчитать требуемое количество стропильных ферм – соединенных под необходимым углом пар стропил. В среднем, пролет между ними составляет 0,9-1,2 метра или чуть меньше. Определяющим критерием служит предполагаемый к использованию кровельный материал.

Так, для ондулина производитель рекомендует шаг установки стропил 0,6-0,9 метра, для металлочерепицы – одного из наиболее распространенных материалов в последние годы – 0,65-0,95 метра. Большое значение при выборе межстропильного расстояния играет и угол уклона скатов, который зависит от снеговой и ветровой нагрузки в каждой конкретной местности.

Определив величину шага, делим длину стен на данный показатель и прибавляем единицу с учетом установки фронтонных ферм. Получим количество стропильных пар. Умножив это число на два определим необходимое количество стропил. Длину досок рассчитываем по теореме Пифагора, зная все тот же угол уклона ската и величину пролета стен.

Монтируем стропильную систему — cобираем фермы

Определившись с количеством и размерами стропил можно приступить к сборке своими руками стропильной системы кровли. Как правило, стараются устанавливать собранные предварительно фермы. Изготавливать их можно как на чердачном перекрытии дома, так и на земле и поднимать уже готовыми.

В любом случае значительно облегчить работу помогут несколько шаблонов.

Первый из них – стропило необходимой длины с запиленными под необходимым углом торцами. При необходимости кромки могут быть обрезаны не по прямой линии, а с уступами, облегчающими монтаж деталей. Например, если стропила опираются на брус, крепление можно осуществлять стальными уголками, перфорированной стальной лентой или гвоздями. Во всех случаях фигурный пропил увеличит качество монтажа.

Второй шаблон – лист фанеры с прибитыми под необходимым углом упорами, в которые вкладываются верхние торцы стропил и соединяются ригелями – поперечными досками сечением 50х150, обеспечивающими необходимую жесткость стропильных пар. Если позволяет свободная площадь, в качестве шаблона можно использовать одну собранную своими руками ферму.

Устанавливаем фермы

Подготовленные своими руками фермы поднимают наверх. Монтаж удобно начинать с крайних пар, называемых фронтонными. Их устанавливают вертикально, контролируя положение по отвесу или прибитой к стене дома доске, и фиксируют положение с помощью дополнительных откосов. Нижние торцы фермы опираются на брус мауэрлата или на венцы сруба. К ним они прибиваются гвоздями №100.

Способы крепления стропильной ноги к мауэрлату

Зафиксировав крайнюю ферму, крепят остальные, соблюдая пролет между ними. Для контроля этой величины можно предварительно напилить своими руками проставки из доски 50х150 и не замерять расстояние для каждой пары. Углы стропильных ферм после их установки дополнительно соединяют коньковым брусом или доской. Дополнительно зафиксировать стропила поможет обрешетка.

Строительство прочной и надежной стропильной системы – дело непростое. В сооружении каркаса будущей крыши важна каждая мелочь, ведь это только в жарких странах можно водрузить охапку сена на незамысловатую конструкцию, и она будет служить верой и правдой. Но в условиях российского климата, где сильный ветер способен сорвать крышу с целого завода, а снег накапливается до нескольких тонн, к крыше и ее «скелету» предъявляются совсем другие требования. А потому еще на стадии проектирования, в центре внимания – доска для стропил со всеми своими параметрами, как длина, толщина и материал изготовления.

Поэтому, если вы хотите быть спокойными за новую крышу и ее долговечность, изучите основные принципы подбора элементов ее конструкции: какая доска предназначена для того, чтобы нести и распределять основную нагрузку, какой нужен брус между стропилами и какой материал приобрести для обустройства конькового прогона и внутренних затяжек ферм. А наша статья поможет вам разобраться во всех этих тонкостях.

Итак, начнем с того, где как именно вы будете закупать стропила – от этого зависит то, насколько дотошно нужно будет рассчитывать параметры каждой доски в конструкции.

Так, идеально, если вы сможете доверить закупку досок и балок опытному специалисту, т.к. он даже на глаз способен оценить качество материала и понять, достаточно ли будет приобретенного количества. Хотя, руководствуясь нашими советами, вы и сами вполне справитесь с такой задачей.

Этот небольшой видео-ролик вам поможет понять, какие именно доски подходят для стропильной системы:

Всего у вас три варианта приобретения стропильных досок, и разберем преимущества и недостатки каждого из них.

Способ №1. Кубометры пиломатериала

Итак, обратите внимание на такие важные моменты. Если вам предлагают древесину в кубометрах – это вполне приемлемый способ, вы просто указываете в специализированной компании количество кубометров досок и бруса. А уже на месте все это обработаете защитными пропитками и построете крышу.

Единственный момент – работы будет много, как и отходов. Поэтому вам необходимо будет приобрести досок на 10% больше, чем бы вы изначально планировали согласно со своими расчетами, чтобы был запас на подрезку, отходы и неожиданные дефекты, до этого необнаруженные.

Способ №2. Нарезанные на заказ доски

Еще один вариант – приобрести готовые стропила уже после резки. Многие компании на заказ режут древесину под нужные параметры и предоставляют уже готовый вариант, остается только собрать на крыше саму конструкцию. Отходов здесь уже будет минимум, работа пойдет быстрее, важно только, чтобы предварительно угадать с размерами стропил. Но есть один минус: в общем комплекте может не доставать одной-двух досок. Ведь не всегда на таких предприятиях работают особо внимательные люди и не факт, что те же рабочие не припрячут по бруску из каждого заказа. А вам придется закатывать рукава и изготавливать дополнительные шаблоны для отсутствующих элементов.

Как заказать готовые нарезанные доски для стропил? Просто изготавливаете проект крыши в бумажном варианте или специальной программе, показывайте проектировщику, а затем – представителю фирмы. Довольно просто!

Способ №3. Готовые стропильные фермы

Третий вариант – закупить готовые стропильные фермы. Их легче устанавливать на стены прямо на крыше, чем собирать отдельно, и вся конструкция собирается за 1-3 дня. Причем для этого уже не нужен плотник! Такие стропильные фермы собираются еще в заводских условиях и получаются вполне даже качественными. Вам остается только их установить и соединить в коньке.

Отходов здесь у вас вообще не будет, но, конечно же, готовые стропильные фермы обойдутся дороже, чем просто доски для стропил. Кроме того, обычно с фирмы изготовителя даже присылают на объект замерщика, чтобы он сам лично проверил расстояние между стенами дома и скорректировал что-то в проектной документации. А это уже что-то вроде подстраховки для вас, особенно, если расчеты стропильной системы кажутся для вас сложными (они и профессионалам даются нелегко, поверьте).

Самостоятельное изготовление стропил из досок

Итак, если затея заказать обработку и нарезку досок вам не по душе, тогда готовьтесь к тому, чтобы побывать одновременно и проектировщиком, и архитектором, и плотником. По сути, все, что вам нужно будет знать о своих стропилах, – это угол их наклона, сечение, расстояние и метод крепления.

Если вы когда-либо наблюдали за работой профессионалов, тогда наверняка вас восхищало то, насколько виртуозно и без особых усилий они отмеряют нужную длину стропил и делают в их сложные вырезы. При этом все, что нужно им знать, это – параметры крыши. И при этом они пользуются самыми элементарными инструментами: плотницким угольником, собственными записанными расчетами или «умной» книгой. Но, по-хорошему (и по всем правилам), следует изначально все рассчитать при помощи специальных строительных калькуляторов. К слову, сегодня популярны также специальные приложения для смартфонов. Хотя самые основные расчеты вы без проблем сделаете самостоятельно.

Итак, раз уж если вы взялись за изготовление стропил из досок самостоятельно, значит вы точно уже знаете ширину здания и толщину коньковой доски. И здесь важно не допустить ошибку при подсчете будущей длины стропила: от полной ширины здания обязательно отнимите толщину коньковой доски. Поверьте, многие об этом почему-то забывают. Теперь разделите полученный результат на два и вас получится пробег каждой стропильной ноги.

Угол наклона крыши можно определить при помощи геометрических формул, а тип формулы зависит от того, крышу какой формы вы собираетесь строить: классическую двускатную, или более сложную четырехскатную. Ведь конструктивные узлы у них разные, и требования к способности выдерживать определенные нагрузки – тоже.

Стропила для двускатной крыши: простой расчет

Стропила для двускатной крыши изготавливать проще всего, ведь, по сути, они представляют собой стандартные треугольники, которые важно лишь расположить в ряд строго вертикально, с определенным шагом, и закрепить верхушки коньковым прогоном:

Стропила для четырехскатной крыши: треугольники + прямоугольники

Изготовить стропила для стандартной четырехскатной крыши (шатровой, вальмовой) вам будет немного сложнее, т.к. здесь необходимо делать более точные расчеты:

Отличается тем, что здесь устанавливаются стропила, которые направлены к углам стен – диагональные. И даже больше: на такие доски опираются другие стропила скатов. Из-за этого накосные (другое название «диагональные») стропила несут нагрузку в полтора раза больше, чем обычные, и длина их тоже превышает стандартную длину досок.

Чаще всего такие стропила делают спаренными:

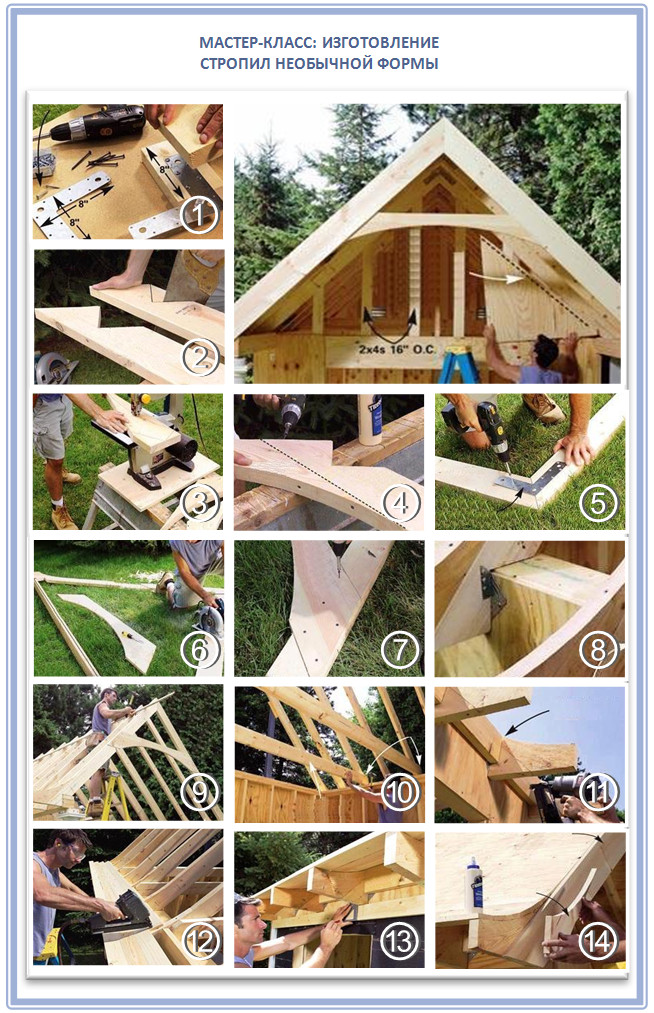

Стропила для необычных форм крыши: сложное проектирование

У скатных и плоских крыш – стандартные правила изготовления стропил, расчет нагрузок и конструкции. Но совсем другой подход в строительстве пристроек, беседок и других хозяйственных объектов. Здесь далеко не всегда крыша должна быть чем-то вроде миниатюрной копии большой и настоящей. Наоборот, важно все продумать, чтобы вложиться в бюджет и правильно сочетать маленькую конструкцию с большой.

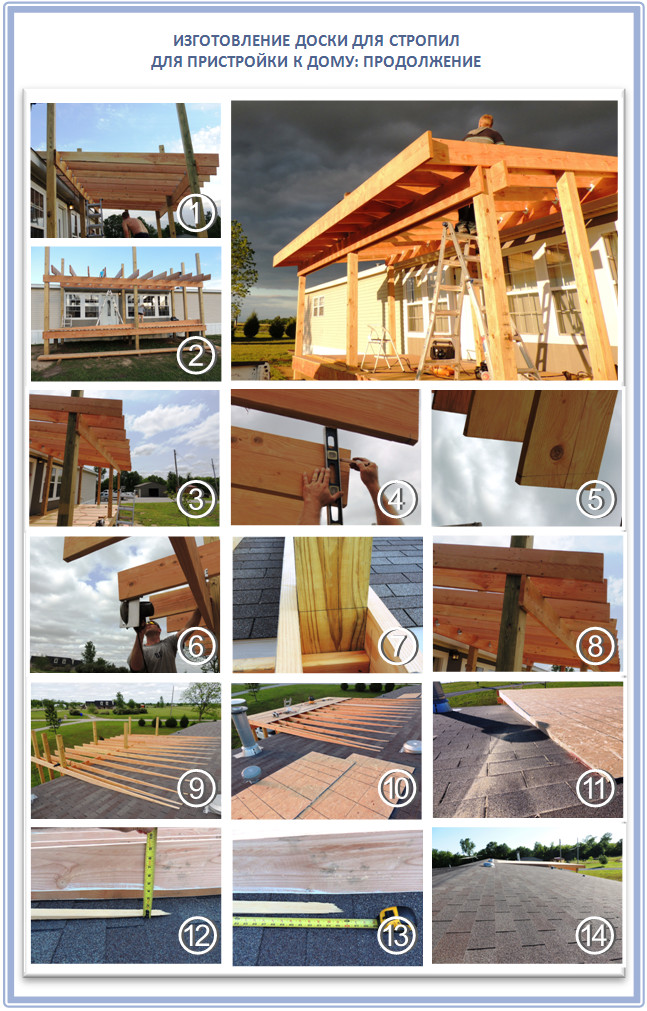

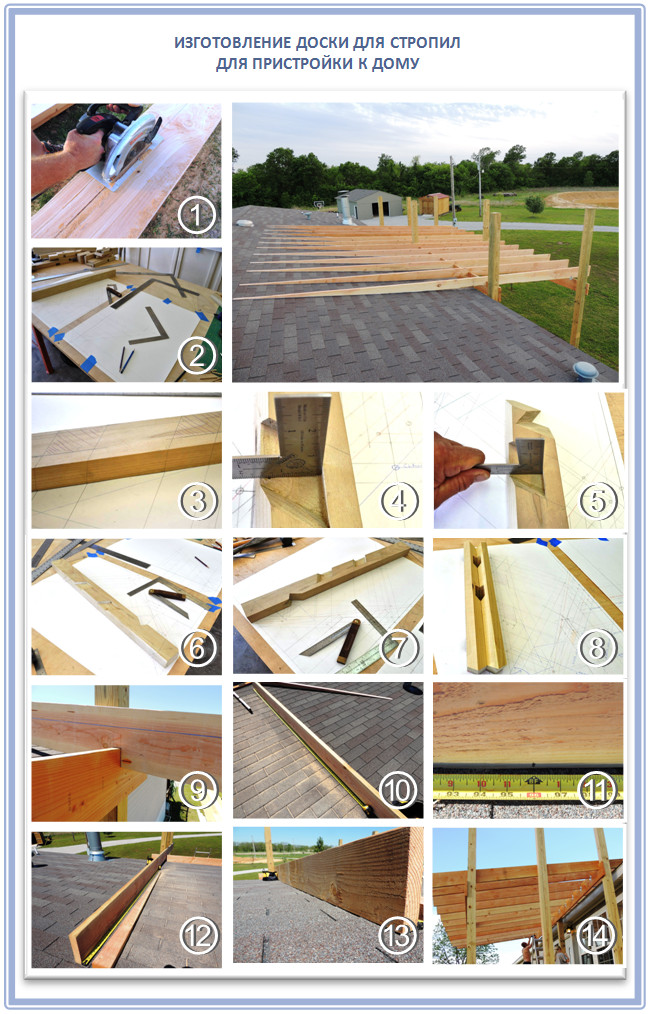

Например, как вариант, для устройства крыши пристройки к дому изготавливаются особые удлиненные стропила:

Продемонстрированные стропила не создают точечных нагрузок на край крыши (как это часто, к сожалению, встречается в практике частного строительства), и в итоге крыша не кренится с годами в одну сторону. Здесь нагрузка, благодаря необычной длине стропил, распределяется равномерно, с меньшим давлением и по всем скату. Да и выглядит такая конструкция более грамотной и профессиональной.

А вот такие стропила делают для круглых крыш небольших домов, хозпостроек и беседок:

И, наконец, в отдельных случаях часть стропил и вовсе не играет никакой функциональной роли во всей конструкции – только декоративную. Изготовление их занимает немало времени, зато делать расчет на прочность вообще не нужно. И посмотрите, как всего одна дополнительная доска в стропильной системе совершенно меняет весь вид крыши:

Гнутые доски для стропил стрельчатой крыши

И, наконец, если вам нравятся необычные и модные крыши со стрельчатой формой, то знайте: все это тоже реально воплотить в жизнь. Такие доски действительно изготавливают: распаривают до 100 градусов в заводских условиях, и, при повышенной влажности, придав эластичность, гнут по специальному шаблону. Только после этого их склеивает и высушивают в специальных камерах.

Еще, дополнительно, по линии сгиба таких брусьев делают специальные пропилы, что тоже доставляет своих сложностей, и потому такая стропильная система обойдется дороже. И если говорить о частном строительстве, весь этот технологический этап вам провернуть будет сложно. Но возможность такая есть.

А с конструкцией и параметрами стропил мы разобрались, а теперь перейдем к самому сложному шагу – расчету суммы всех нагрузок, которые воздействуют на такие крыши. Благодаря ответу на такие вопросы вы сможете рассчитать не только длину стропил, но и их сечение, которое будет надежным.

Как подсчитать нагрузки на стропильную систему?

Итак, отталкиваться нужно будет от того, в какой именно местности вы проживаете. Ведь именно от этого и зависит доска для стропил: размеры подбираются так, чтобы крыша сохраняла максимальную целостность и при этом успешно противостояла как статическим, так и динамическим нагрузкам.

Вот вся совокупность нагрузок, которые вам придется учитывать при проектировании стропильной системы и ее параметров:

Что такое предельные состояния крыши?

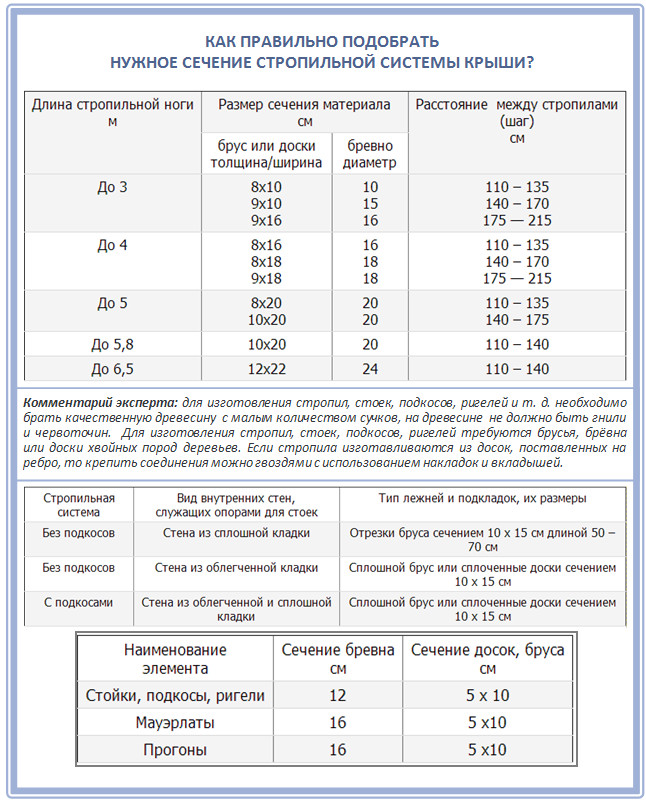

А теперь – подробнее. Для того, чтобы точно определить, какое сечение стропил необходимо для устройства крыши, сначала нужно произвести расчет сумы всех-всех возможных нагрузок. Этот расчет делают по так называемому методу «предельных состояний», когда конструкция крыши теряет свою способность сопротивляться внешним воздействием ветра, большому количеству снега или получает при этом значительную деформацию.

Когда это происходит? Когда у конструкции крыши уже исчерпана несущая способность, устойчивость и выносливость. Т.е. это тот самый момент, когда снега на крыше так много, что стропильная система не выдерживает его и ломается, или конструкция крыши такова, что сильный ветер способен в итоге ее сорвать. Причем здесь учитывать нужно одновременно данные как статических, так и динамических нагрузок:

когда снег, утепление и кровельное покрытие давят на крышу, это – статическая нагрузка;
ветер и другие воздействия, которые вызывают раскрытие узлов крыши или прогиб стропил – это динамические нагрузки.

Если крыша не справится со всем этим по отдельности или в совокупности, то это приведет к негативным последствиям. Кроме того, опасно само по себе, когда у стропил возникают трещины, прогибы и другие поначалу не заметные проблемы, которые плохо сказываются на несущих способностях конструкции. Очень важно не допустить всего этого.

Для того, чтобы дотошно рассчитать давление на крышу, у нас есть отдельная статья. Вам нужно будет просто посмотреть по карте вашей местности среднестатистические ветровые и снеговые нагрузки, по ним определить минимальную толщину сечения стропил и их минимальный шаг расположения вдоль ската:

У вас есть два пути работы со всеми этими данными:

Способ №1 . Рассчитать все до миллиметра при помощи специальных формул, онлайн-калькулятора или ума нанятого специалиста по крышам.
Способ №2 . Ориентироваться на традиции строительства в конкретном регионе и сделать самые простые подсчеты с запасом.

Дело в том, что неспроста в каждой стране дома между собой похожи. Например, в самых снежных регионах России издавна строят высокие острые крыши, а в особо ветренных – больше пологие. Если стандартная высота снежного покрова в вашей местности выше средней по стране, тогда либо вам лучше построить крышу с крутыми скатами, либо делать стропила в два раза толще и прочнее, чтобы они смогли выдержать всю необходимую нагрузку. Поэтому, если вы хотите приобрести доски для стропил со стандартными значениями, организуйте такой же угол наклона крыши, как у соседей – вот и вся хитрость.

Итак, если вы знаете, какая примерно будет действовать нагрузка на крышу в процессе ее службы, то узнаете и ту, что будет воздействовать на каждое отдельное стропило. Как? Просто делите нагрузку на их количество, и здесь важно знать, справятся ли сами стропила с возложенной на них ответственностью. А это, в свою очередь, тоже можно выяснить.

Как рассчитать прочность на изгиб и растяжение?

Абсолютно на каждое стропило воздействуют самые разные физические силы. И чем больше стропил на каждом промежутке – тем легче каждому из них по отдельности, и наоборот. Но ведь сплошные ряды ставить смысла нет, а поэтому рациональнее все рассчитать и подстраховаться.

Напряженные состояния у стропил из разной древесины

Как именно сработает во время эксплуатации стропило на изгиб и растяжение, зависит не только от его толщины, но и из какого материала оно изготовлено. А именно – из какого сорта, породы и влажности древесины. Разобраться в этом вам помогут такие таблицы данных:

Вот некоторые особенности подходящих для стропил пород дерева:

Лиственные породы деревьев обладают меньшей гибкостью, по сравнению с сосновыми, и их свойства во всех направлениях отличаются. Поэтому доски из этой древесины реже используются конкретно для стропил. С другой стороны, у лиственницы настолько хорошие характеристики, что ее можно сравнить с дубом по долговечности.
Сосна относительно недорогая, но обладает большим количеством сучков. С другой стороны, смолистое дерево всегда обеспечит высокую стойкость загниванию, а сосновый брус отлично подходит для обустройства стропильной системы благодаря своей легкости и прочности.
Ель же идеально подходит для балок перекрытий и стропил. Причем сухая ель такая же прочная, как и сосна. Такая древесина отлично подойдет для тех участков, на которые идет вся нагрузка.
Древесина из дуба более прочна и долговечна, и потому дороже, ведь для того, чтобы ее можно было использовать в строительство, его возраст должен быть около 120 лет! Тогда как у сосны – всего 30.
Все остальные породы древесины использовать для изготовления стропил следует осторожно, внимательно изучая их свойства.

Итак, подведем итог: главное свойство древесины как материала – это прочность на прогиб. Но, если такого не достаточно, доски просто наращивают по длине. Кроме того, согласно СНиПам «Нагрузки и воздействия», нагрузка на все стропила бывает неравномерной, стропило слева может быть нагружена куда более, чем стропило справа, а поэтому всегда нужно перестраховываться и брать такие значения с запасом.

Выбор длины и сечения стропильных элементов

Все стропильные ноги изготавливаются одинаковой толщины и длины, в зависимости от шага стропил и нагрузки, которая на них будет действовать:

В разных формах крыши стропильные фермы крепятся по-своему, и наиболее популярны сегодня две основные конструкции: с висячими и наклонными стропилами.

Наслонные стропила жестко связаны между собой, лежат в одной плоскости и имеют всего две точки опоры – это наружные стены. И стропила при этом опираются на мауэрлат или же верхний венец сруба.
Висячие фермы , напротив, состоят из стропильных ног, которые работают на сжатие и изгиб, и под тяжестью конструкции происходит их распирание, которое передается на стену. Чтобы компенсировать эти силы, стропильные ноги необходимо стянуть затяжками – это горизонтальные балки, которые нужно будет закрепить в основании стропил или выше. Их тоже важно правильно рассчитать.

И длина стропил обоих вариантов стропильной системы зависит напрямую от угла наклона крыши:

И даже больше: зная высоту будущей крыши и ширину торца дома, вы сразу определите длину стропил, при помощи самых обычных формул из курса школьной геометрии.

Комбинирование древесины и металла

Если вам приходится делать стропильные элементы более тонкими, чем необходимо, тогда их нужно укреплять подкосами, ригелями и стойками. Но, порой придать жесткости всей стропильной системе необходимо ввиду проекта самой постройки. Например, пролеты будут большими, или дом находится в местности с неблагополучными климатическими условиями. Для этой цели применяется комбинированная стропильная система из дерева и металла, где металл на берет на себя самые ответственные участки.

В таком случае естественная деформация древесины досок для стропил уже не сыграет свою негативную роль, и можно спокойно относится к выбору параметров. Металлические элементы в такой системе устанавливаются как самостоятельные стропила, так и в качестве элементов усиления стропильных ног. В итоге металлические вставки значительно увеличивает жесткость всей стропильной системы, хотя и усложняют при этом ее эксплуатацию.

Все дело в том, что конденсат любит оседать как раз на металле, и при контакте с деревянными частями вызывает их постепенное гниение. Вот почему в комбинированной системе доски для стропил предварительно обязательно обрабатывается влагозащитными средствами, и даже при необходимости применяется пленочная изоляция контакта дерева и металла. Кроме того, под такой крышей необходима грамотная вентиляция подкровельного пространства и постоянный контроль состояния деревянных стропил.

Конечно, чем проще стропильная система крыши, тем более ясны и понятны требования к параметрам всех ее элементов, тогда как со сложной крышей не всегда чувствует себя уверенно даже опытный специалист. Но главная задача и у новичка в этом деле, и у профессионала – добиться итогового качества всей конструкции!

Красивый, прочный дом – мечта многих, кому посчастливилось обзавестись собственным загородным участком. Эффектная, а главное, надежная, кровля украшает любое строение, защищает его от всевозможных погодных неурядиц, одним словом, значение ее переоценить невозможно. Как сделать кровлю именно такой, как мы хотим – красивой, прочной, долговечной? Правильное устройство стропильной системы крыши – первый шаг к созданию высококлассной кровли, отвечающей всем требованиям и запросам.

За всю длительную историю строительства человечество придумало немало разновидностей стропильных систем, каждая из которых обладает присущими ей отличительными особенностями. Те из них, которые оказались наиболее надежными и прочными, дошли до наших дней и используются современными строителями-профессионалами.

Вот их основные виды:

односкатная;
двухскатная щипцовая, полувальмовая;
шатровая;
четырехскатная вальмовая и полувальмовая;
многощипцовая;
мансардная вальмовая и полувальмовая;
коническая, пирамидальная щипцовая;
вальмовая ломаная.

Красивая кровля – это совсем не просто!

Как видно, проектировщики имеют в своем активе немало возможностей для возведения не только надежной, но и эффектной кровли, которая станет настоящим украшением дома, отражающем индивидуальность хозяев. Кроме того, иногда фантазия архитектора не ограничивается этим набором, и проектировщик создает комбинированные крыши, сопрягая те или иные их разновидности в одной конструкции. Это придает дому особый шик и сразу выделяет его среди других.

Расчет стропильных конструкций – одна из сложнейших задач, которые приходится решать при строительстве дома еще на этапе проектирования. Необходимо учесть не только постоянные нагрузки, которые будут воздействовать на кровлю – это вес самой конструкции, кровельных покрытий и утеплительных материалов, но и переменные – снеговые массы, сильный ветер, вес людей, поднявшиеся на кровлю для ремонта и пр.

Это интересно : Наиболее популярными в частном строительстве являются двухскатные и четырехскатные разновидности кровель. Односкатные обычно используются для возведения хозпостроек, бань, сараев и т.п. Также часто применяется в последнее время многощипцовая форма крыши. Она позволяет наиболее рационально использовать чердачное пространство для создания мансардных помещений. Такие кровли создаются часто в результате сопряжения обычных видов конструкций крыши.

У современных строителей богатый выбор кровельных конструкций

Основные элементы стропильной системы крыши

Кровля любого типа имеет в своей основе конструкцию, состоящую из одинаковых типовых элементов. Рассмотрим их, взяв наиболее распространенную, двухскатную крышу.

Мауэрлат – фундамент кровельной системы. Это брус, расположенный на внешних стенах дома, на который опираются все остальные элементы конструкции, в первую очередь, стропила. Для его устройства выбирается самый прочный и массивный материал.

Стропильная нога – основная несущая деталь стропильной системы, определяющая наклон скатов кровли. Изготавливается из прочного бруса. Две соединенные наверху под углом стропильные ноги образуют стропильную пару, угол их соединения определяет силуэт будущей крыши.

Прогон – брус, проходящий поперек стропил с нижней стороны и соединяющий их в единую систему. Коньковый прогон располагается непосредственно в месте соединения стропильных ног, боковые размещаются посередине их высоты.

Распорка (затяжка) соединяет противоположные брусья мауэрлата для увеличения жесткости конструкции и передачи части нагрузки.

Стропильная система включает в себя значительное число элементов

Стойка – вертикальный брус, в двухскатной крыше располагается прямо под коньком и опирается на распорку, тем самым передавая на нее долю нагрузки. Может располагаться попарно под средней частью стропильной ноги.

Подкос – брус, идущий наклонно от основания стропильной стойки к середине стропильной ноги. Усиливает жесткость конструкции, снижает нагрузку на стойку. Располагается в одной плоскости со стропильной парой (продольный подкос).

Лежень – брус, параллельный коньку, укладываемый на внутреннюю несущую стену (если такая предусмотрена конструкцией). К нему крепятся стойки и подкосы.

Обрешетка – доски или брусья, расположенные поперек стропил с наружной стороны и служащие для укладки кровельных покрытий.

Важно : Все деревянные элементы стропильной конструкции необходимо тщательно обработать антисептическими и антипиреновыми веществами, которые будут гарантировать эффективную защиту древесины от насекомых-вредителей и возгорания.

Конструкция стропильной системы двухскатной крыши

Стропила могут опираться на мауэрлат двумя способами; в зависимости от этого различаются системы висячих и наслонных стропил.

Висячие стропила опираются только на брусья мауэрлата и соединяются вверху под необходимым углом. Такая конструкция создает большое распирающее горизонтальное усилие, для компенсации которого применяются горизонтальные брусья – стяжки. Образуется стропильная ферма треугольной формы, которая, в случае большого горизонтального пролета, усиливается дополнительными элементами.

Наслонные стропила имеют дополнительную опору – лежень. Они также соединяются наверху под заданным углом, а вертикальные стойки опираются не на стяжки, а на брус, лежащий параллельно мауэрлату внутри стропильной системы.

Размеры стропил для крыши

Естественно, точные размеры всех элементов стропильной конструкции зависят от многих факторов, главным из которых являются проекционные размеры дома и угол наклона крыши. Но, определенные правила подбора оптимального сечения бруса все же существуют.

При длине стропил до 3 метров расстояние между стропилами должно быть 120 или 180 см. Оптимальное сечение бруса – 8х10 или 9х10 см.

При длине стропил 3-4 м они устанавливаются на расстоянии 100, 140 или 180 см друг от друга. Сечение бруса – 8х16, 8х18 или 9х18 см.

При длине 4-6 м расстояние между стропилами стропильной системы устанавливается 100 или 140 см, брус берется сечением 8х20 или 9х20 см. Брус укладывается узкой стороной вверх.

Как выполняются узлы стропильной кровли

Надежность стропильных конструкций зависит не только от правильно подобранного сечения бруса, но и от качества его соединений, или стропильных узлов. Сочленения элементов кровельных конструкций производятся по определенным правилам, которые надо неукоснительно соблюдать.

Основные узлы стропильных конструкций:

коньковый узел;
узел опоры стропил на мауэрлат;
узел соединения стропила и верхней затяжки (расположенной в средней части стропила);
соединение подкоса, стойки и балки;
соединение подкоса, стойки и стропила.

Треугольные стропильные конструкции «стропильная пара – затяжка» называются фермами. Для их изготовления используются всевозможные способы соединения деревянных элементов, при этом применяются различные виды крепежных деталей. Традиционные способы изготовления ферм предусматривают сложные сопряжения деревянных элементов при помощи различных видов рубок, а металлические крепежные приспособления при этом используются по минимуму. Применение современных металлических крепежных деталей значительно облегчает процесс сборки стропильных конструкций, упрощает требования к квалификации строителей. Правда в этом случае необходимо обратить пристальное внимание на антикоррозийную обработку металлических деталей системы.

Стропильные деревянные фермы собираются обычно на земле, а затем поднимаются наверх. Это позволяет обеспечить более точную подгонку деталей, облегчает работу и повышает ее безопасность.

Задача строителя – обеспечить максимальную жесткость и прочность конструкции, при этом дав ей возможность «дышать», т.е. двигаться под действием усушки древесины, повышения и понижения влажности, температуры и т.п. Естественно, такое движение настолько мало, что не заметно для глаз, но позволяет конструкции сохранять форму и размеры, не повреждая кровельное покрытие. Однако не стоит и вколачивать лишние гвозди и вкручивать болты – это ослабит древесину и может стать причиной ее растрескивания.

После выбора конструктивного решения – висячие или наслонные стропила – составляется план стропил, на котором обозначаются все узлы системы. Соответственно, в той или иной конструкции они могут выполняться по-разному, кроме того, это зависит и от размера, и вида крыши – односкатная, двухскатная, вальмовая и т.д.

Для создания конькового узла стропильная пара соединяется вполдерева гвоздями или болтами, после чего узел усиливается металлическими планками на болтах. Между этими планками врезается и жестко закрепляется центральная стойка (если она присутствует в проекте).

Для соединения стропил с мауэрлатом в них делается вырубка по его форме, после чего узел тщательно укрепляется с помощью металлических уголков, строительных скоб, гвоздей и болтов.

Соединение стропила с верхней затяжкой производится вполдерева с помощью гвоздей или болтов.

Узлы соединения подкосов, стоек и стропил выполняются при помощи вырубки, усиливаются специальными строительными скобами.

Крепление брусков обрешетки к стропилам производится с помощью контробрешетки. Это бруски, которые подкладываются под обрешетку на стропила. Их применение позволяет создать воздушный зазор между пароизоляцией, которая будет укладываться между стропилами и контробрешеткой, и кровельным ковром.

Стропильная система подобной сложности – работа для профессионалов!

Возведение стропильной системы – сложная работа, которая включает в себя несколько этапов: выбор конструкции, расчет и проектирование, выбор материала, непосредственно строительство. Ошибки и небрежности, допущенные на любом из этих этапов, могут отрицательно сказаться на конечном результате. Профессионализм и опыт инженеров и кровельщиков – лучшая гарантия от такого неприятного финала строительства загородного дома. Поэтому, прежде, чем принять решение о самостоятельном возведении крыши своего «гнезда», хорошо взвесьте свои силы и возможности.

Подумайте: а стоит ли рисковать если не здоровьем близких, то немалыми средствами, которые будут затрачены на материалы? Любая работа только тогда приносит пользу, когда ее выполняют профессионалы, так что гораздо выгоднее и безопаснее доверить выполнение работ именно строителям.

Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру. Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается. Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала. Это важный элемент пирога кровли, который выполняет следующие функции:

Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

Виды

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

Типы конструкции

Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы. Конструкция основания может быть:

Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.

Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

Виды древесины и ее производных

Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

Наиболее оптимальным вариантом для изготовления обрешетки считается обрезная доска сечением 150Х40 мм. Она обладает хорошей устойчивостью к влаге и высокими прочностными качествами, поэтому ее можно укладывать с шагом 15-20 см.

Подготовка

Пиломатериалы, используемые в конструкции кровельного каркаса, подвергаются постоянному воздействию влаги, поэтому могут со временем загнивать и деформироваться. Поэтому важно не только правильно выбрать, но и качественно подготовить материалы к монтажу. К деревянной обрешетке предъявляются следующие требования:

Доски и пиломатериалы, которые используются для монтажа, должны быть доведены до стандартной влажности 19-20%, чтобы в процессе эксплуатации они не деформировались и не гнили.
Для предотвращения загнивания обрешетки, древесину необходимо обработать антисептическим составом. Глубокая пропитка антисептиком позволяет в 2 раза увеличить срок службы каркаса.
Элементы обрешетки под мягкие кровельные покрытия (битумную черепицу, мембраны, рубероид) необходимо острогать, чтобы неровная поверхность не повредила материал при монтаже или эксплуатации.

Помните, что гвозди или другие крепежные элементы для фиксации обрешетки должны также быть влагостойкими и иметь длину, равную двум толщинам доски или фанеры, из которой она изготавливается. Кроме того, нельзя забивать гвозди до упора, нужно оставлять небольшой зазор, необходимый для компенсации термического расширения.
